113 サニタリーポンプメカニカルシール

Qixing 113 サニタリーポンプメカニカルシールは、小シャフトの食品、飲料、乳製品、医薬品ポンプ用に設計されています。シャフトサイズ 20 mm ～ 65 mm、温度 -40°C ～ +150°C、圧力 ≤ 0.6 MPa、速度 ≤ 10 m/s。 OEM、卸売、および世界中の MRO 供給のために七星工場に在庫されています。

お問い合わせを送信

製品説明

仕様

パラメータ	価値	パラメータ	価値
軸径	20mm～65mm（10サイズ）	静止面	セラミック/SiC
温度	-40℃～+150℃	回転面	カーボン/SiC
プレッシャー	0.6MPa以下	ベローズエラストマー	EPDM / FKM (食品グレード)
シャフト速度	≤ 10m/秒	表面仕上げ	Ra ≤ 0.8 μm (ご要望に応じて ≤ 0.4 μm)

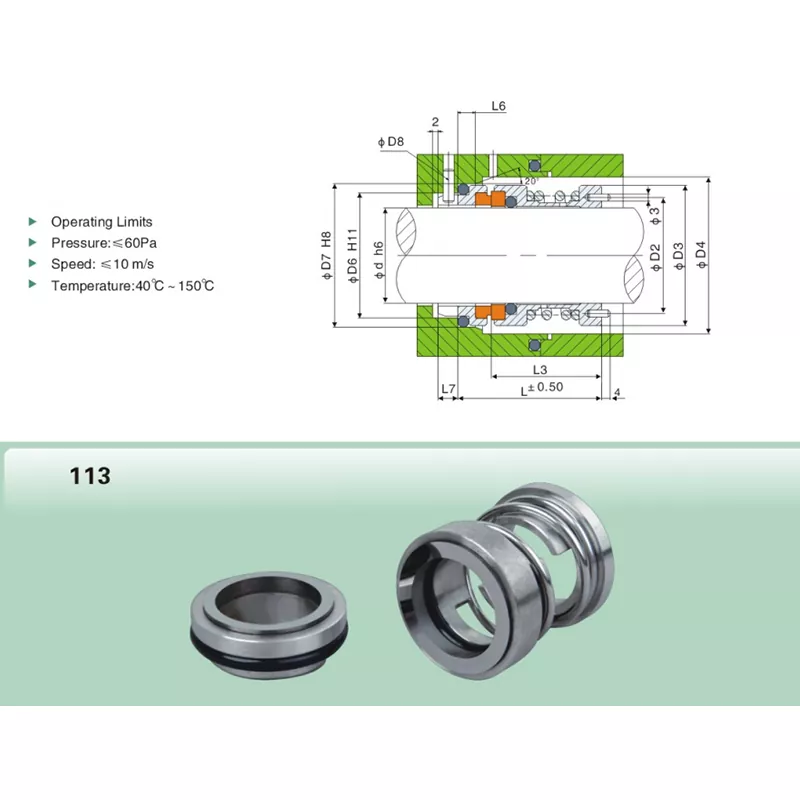

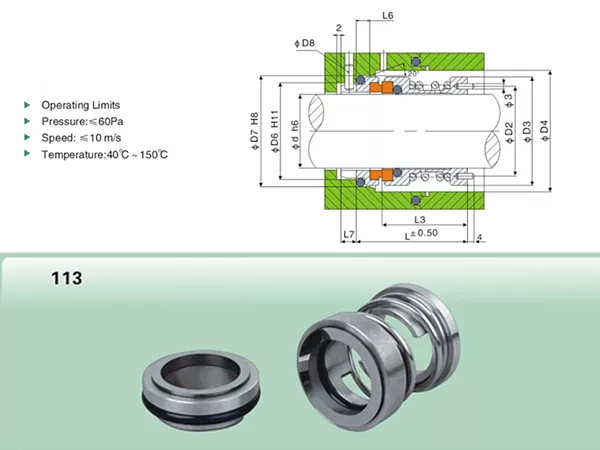

寸法表

すべての寸法はミリメートル単位です。 10 種類の標準シャフトサイズ。中間サイズはカスタムオーダーとして利用可能です。

モデル	d	D2	D3	D4	D6	D7	L	L3
113-20	20	27	34	36	29	35	33	23
113-25	25	32	39	41	34	40	35	24.5
113-30	30	37	44	46	39	45	39	27.5
113-35	35	42	49	51	44	50	39	27.5
113-40	40	48	56	60	51	58	44	31
113-45	45	53	61	65	56	63	44	31
113-50	50	58	66	70	62	70	49	35
113-55	55	63	71	75	67	75	49	35
113-60	60	70	79	83	72	80	59	46
113-65	65	75	84	88	77	85	59	46

ご注文時にご指定ください 5つの確認事項

最初のメールでこれら 5 つのポイントが確認されていれば、113 回の見積もりサイクルのほとんどがスピードアップします。それぞれエラストマーコンパウンド、面材、表面仕上げを順に変更しています。

シャフトの直径。ポンプの銘板ではなく、シールキャビティ自体で測定してください。キャビティの穴径は公称シャフトサイズと0.5～1mm異なる場合があります。
ポンプで汲み上げられたメディア。温度、pH、糖分/脂肪分/タンパク質含有量。砂糖が 30% を超えると NBR が劣化します。脂肪含有量が 5% を超えると顔の摩耗パターンが変化します。 pH が 4 未満または 11 を超えると、エラストマーの選択が制限されます。
CIP/SIP 条件。洗浄液の組成 (苛性アルカリ、過酢酸、熱水)、滞留時間、およびピーク温度。 +130°C を超える CIP には FKM エラストマーが必要です。 +120°C を超える SIP には、SiC / SiC 面のペアが必要です。
規制グレード。FDA 21 CFR 177.2600 (米国の食品接触)、EU 1935 / 2004 (欧州の食品接触)、USP クラス VI (医薬品の生体適合性)。どの範囲が適用されるかを指定します。エラストマー配合物は異なります。
表面仕上げ。標準 113 は Ra ≤ 0.8 µm で出荷されます。 3-A 衛生基準または EHEDG の洗浄性要件については、注文時に Ra ≤ 0.4 µm をリクエストしてください。 MOQを超える追加の工具料金はありません。

アプリケーション

乳製品移送（牛乳、クリーム、ヨーグルトベース、チーズ液）
飲料充填ライン（ジュース、ソフトドリンク、ビール、ワイン）
ベーカリーおよび菓子類（シロップ、油脂、チョコレート、グレーズ）
医薬品投与および小バッチ移送ポンプ
化粧品およびパーソナルケア製造用ポンプ
OEM小軸ポンププラットフォーム（年間契約価格での卸供給）

製造業

平面度 ≤ 0.0009 mm まで研磨された面。ゴムベローズは、バッチごとにデュロメーター、圧縮永久歪み、伸びをテストしました。指定されている場合、FDA 21 CFR 177.2600 に従って認定された食品グレードのエラストマーコンパウンド。適合証明書、材料証明書、および寸法レポートは注文に同梱されます。
