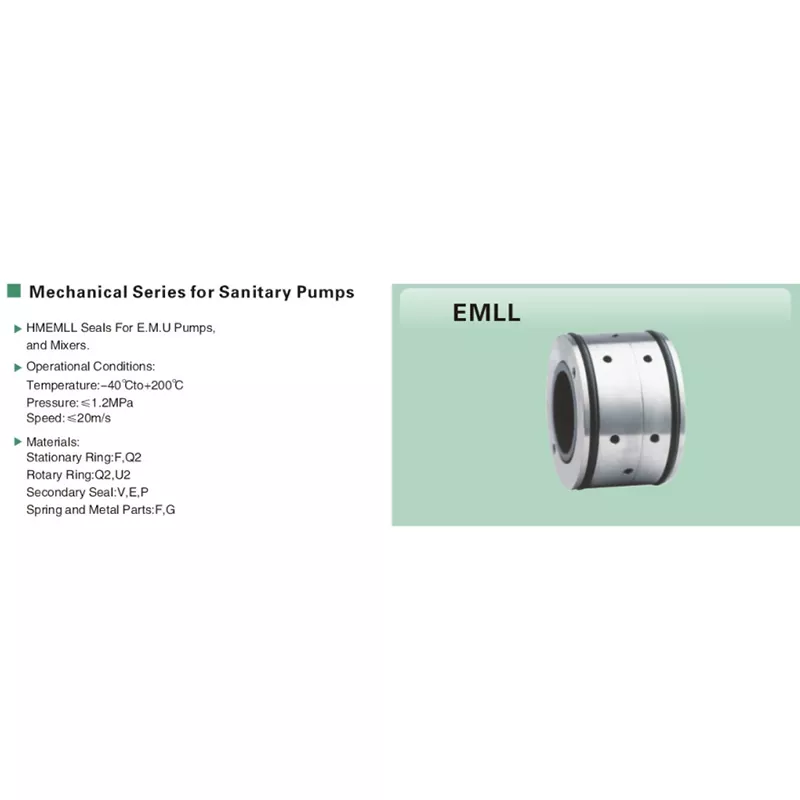

EMLLサニタリーポンプメカニカルシール

EMLL サニタリーポンプメカニカルシールは、食品、乳製品、飲料、医薬品サービスにおける E.M.U ポンプ、トップエントリーミキサー、撹拌機用のサニタリーメカニカルシールです。 3 つの標準シャフトサイズ (35 / 50 / 75 mm)、-40°C ～ +200°C、1.2 MPa、20 m/s。 OEMおよび卸売供給のために七星工場に在庫されています。

お問い合わせを送信

製品説明

衛生基準の遵守

標準	状態	範囲
FDA 21 CFR 177.2600	リクエストに応じて	食品接触用エラストマー材料（米国）
EU 1935 / 2004	リクエストに応じて	食品と接触する材料 (EU)
3-A 衛生基準 22-13	表面仕上げ Ra≦0.8μm	表面仕上げと洗浄性
EHEDGの洗浄性	設計適合	衛生設備設計（EU）
USP クラス VI	リクエストに応じて	医薬品グレードのエラストマーの生体適合性

コンプライアンス文書はリクエストに応じて追加料金なしで発行されます。見積時に規制範囲 (FDA、EU 1935、USP Class VI) を指定すると、Qixing は注文確認書とともに、適合するエラストマーコンパウンドと表面仕上げを返します。

仕様

パラメータ	価値	パラメータ	価値
シャフトサイズ	35 / 50 / 75mm	静止面	カーボン/SiC
温度	-40℃～+200℃	回転面	SiC/TC
プレッシャー	1.2MPa以下	二次シール	FKM / EPDM / NBR (食品グレード)
シャフト速度	≤ 20m/秒	バネと金属	SS304 / SS316

寸法

すべての寸法はミリメートル単位です。 3 つの標準シャフトサイズ。中間サイズはカスタムオーダーとしてご利用いただけます (リードタイムは 15 ～ 25 日)。

モデル	d(mm)	コード	D1	D2	D3	L
EMLL-35	35	0.350	47	72	72	47
EMLL-50	50	0.500	63	90	92	52
EMLL-75	75	0.750	95	128	130	75

ミキサーとE.M.Uポンプ用に構築

ミキサーおよび撹拌機のデューティはポンプのデューティよりも困難です。インペラの失速、バッチ操作での部分的な浸水、および頻繁な CIP / SIP 熱サイクルでシャフトにトルクの逆転が見られます。 EMLL マルチスプリングヘッドは、シングルスプリングシールが故障した場合にこれを処理します。負荷は面の摩耗全体にわたって均一に保たれます。 FKM または EPDM ベローズは +130°C での洗浄サイクルに耐えます。フェースの組み合わせ (SiC / SiC 標準) により、始動時のドライランニングが許容されます。
