Z1 シングルスプリングメカニカルシール

Qixing Z1 シングルスプリングメカニカルシールは、水、油、弱腐食性媒体を扱う浄水ポンプ、下水ポンプ、水中ポンプ、軽ケミカルポンプ用の汎用回転軸シールです。業界標準のタイプ 21 エンベロープに従っており、市場で最も広く使用されているゴムベローズ シングル スプリング シール キャビティと互換性があります。

Z1 メカニカル シールは、単一のコイル スプリングとゴム ベローズの二次シールで構築されており、-20°C ～ +150°C、最大 1.0 MPa、13 m/s で動作します。社内で機械加工、ラッピング、組み立てを行う中国の Z1 メカニカル シール工場として、Qixing は世界中の OEM ポンプ製造業者、販売代理店、MRO バイヤーに製品を供給しています。 Qixing Z1 メカニカル シールを競争力のある工場価格で購入するには、お問い合わせください。

製品パラメータ（仕様）

動作条件と材質

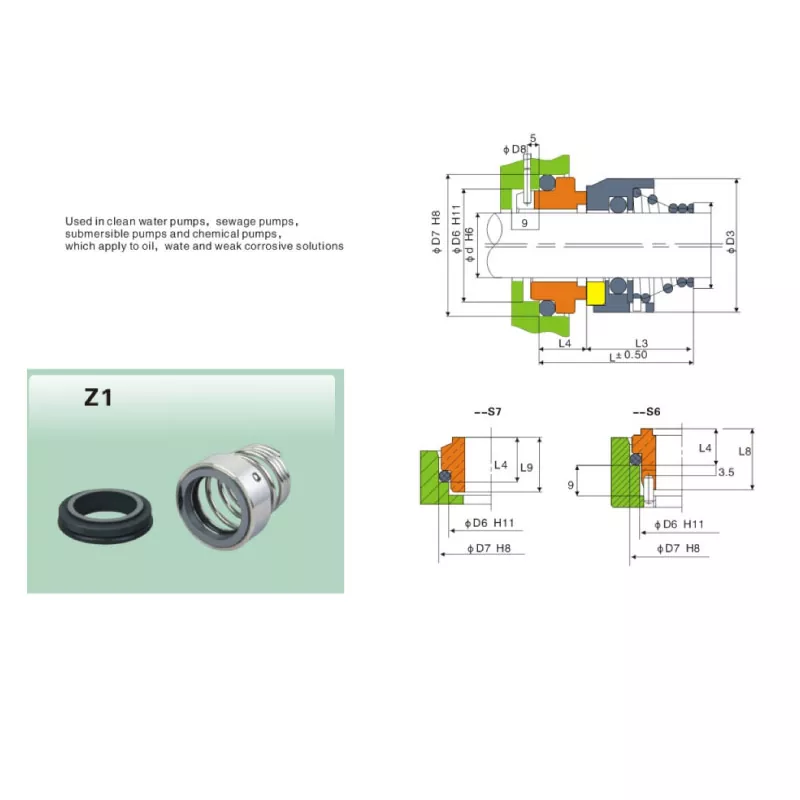

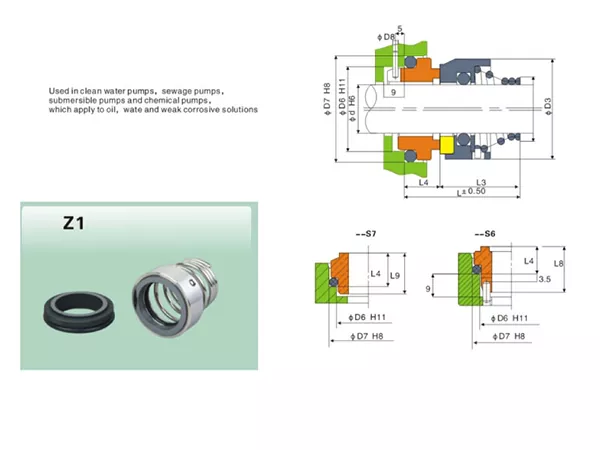

寸法表 (すべてのサイズは mm)

製品の特徴と用途

主な特長

• 複数の表面素材 - 浄水用にはセラミック/カーボン、下水および研磨剤には炭化ケイ素/カーボン、化学用途には炭化タングステン/炭化タングステン。ご注文時に材質コードをご指定下さい。
• 双方向回転 — 対称的に巻かれたスプリングは時計回りと反時計回りの両方のポンプで動作し、Z1 メカニカル シール ディストリビュータの在庫を簡素化します。
• 自己補償スプリング — コイル スプリングは摩耗が発生すると回転面を前方に押し、耐用年数全体にわたって接触圧力を維持します。
• ドロップイン交換 — Qixing Z1 エンベロープの寸法は、業界全体で使用されているタイプ 21 規格に従っているため、シールはポンプを変更することなく一般的なシングル スプリング ラバー ベローズ キャビティと交換できます。

代表的な用途

• 給水、処理、および HVAC 循環ポンプ
• 水中汚水・排水ポンプ
• 軽化学薬品および注入ポンプ (弱酸、アルカリ、溶剤)
• 農業、灌漑、井戸ポンプ
• 海洋海水冷却およびビルジポンプ
• OEM ポンプ製造 - プライベート ラベル Z1 シングル スプリング メカニカル シールの供給

制作内容

シール面のラッピングは重要なステップです。 Qixing は両面を 0.0009 mm 以下の平坦度 (ヘリウム ライト バンド 3 つ以下) まで研磨し、単色平坦度試験機で検証しています。これが Z1 メカニカル シールの長い耐用年数の鍵です。

材料は社内で調達および認定されています: 99% Al₂O₃ セラミック、無加圧焼結 SSiC、コバルト結合 YG6/YG8 タングステンカーバイド、および樹脂含浸カーボングラファイト。ベローズは、お客様の媒体に合わせて過酸化物硬化 NBR、EPDM、または FKM を使用します。

すべての Z1 メカニカル シールは、梱包前に寸法チェック、面の平坦度検証、バネ荷重テスト、目視検査を経ます。リードタイムは、在庫サイズの場合は 3 ～ 7 日、OEM カスタムオーダーの場合は 15 ～ 25 日です。 Z1 メカニカル シールの即日見積もりについては、Qixing にお問い合わせください。
