Z2 シングルスプリングメカニカルシール

幅広い温度に対応するシングルスプリングメカニカルシールが必要ですか? Qixing Z2 シングルスプリングメカニカルシールは、-40°C ～ +200°C、シャフトサイズ 10mm ～ 100mm で 15 m/s に対応します。中国のメカニカルシール工場として、Qixing は、OEM ポンプ製造業者および代理店に卸売 Z2 シールを競争力のある価格で供給しています。今すぐ見積もりをリクエストしてください。

お問い合わせを送信

製品説明

Qixing Z2 シングルスプリングメカニカルシールは、ゴムベローズシールよりも広い動作範囲にわたって、水、下水、油、および中程度の腐食性流体向けに構築された O リング設計です。遠心ポンプ、ブースターポンプ、化学物質移送ポンプで使用される標準のタイプ 2 / 502 エンベロープに従います。

ゴムベローズシールとは異なり、Z2 メカニカルシールは二次シールとしてエラストマー O リング (NBR、EPDM、または FKM) を使用し、-40°C ～ +200°C、最大 1.0 MPa、シャフト速度 15 m/s で安定した性能を発揮します。 Qixing は、10mm から 100mm までの Z2 の全サイズ範囲を社内で製造し、世界中の OEM ポンプ組立業者、MRO 販売代理店、卸売バイヤーに供給しています。 Qixing Z2 メカニカルシールを工場出荷時の価格で購入するには、当社のチームにお問い合わせください。

製品パラメータ（仕様）

動作条件と材質

パラメータ	価値	パラメータ	価値
軸径(d)	10～100mm	固定リング	SiC/TC/カーボン
温度	-40℃～+200℃	ロータリーリング	SiC/カーボン/TC
プレッシャー	1.0MPa以下	二次シール（Oリング）	NBR / EPDM / FKM
シャフト速度	≤ 15 m/秒	スプリング＆メタルパーツ	SS304 / SS316
回転	双方向	同等モデル	標準タイプ 2 / 502 封筒

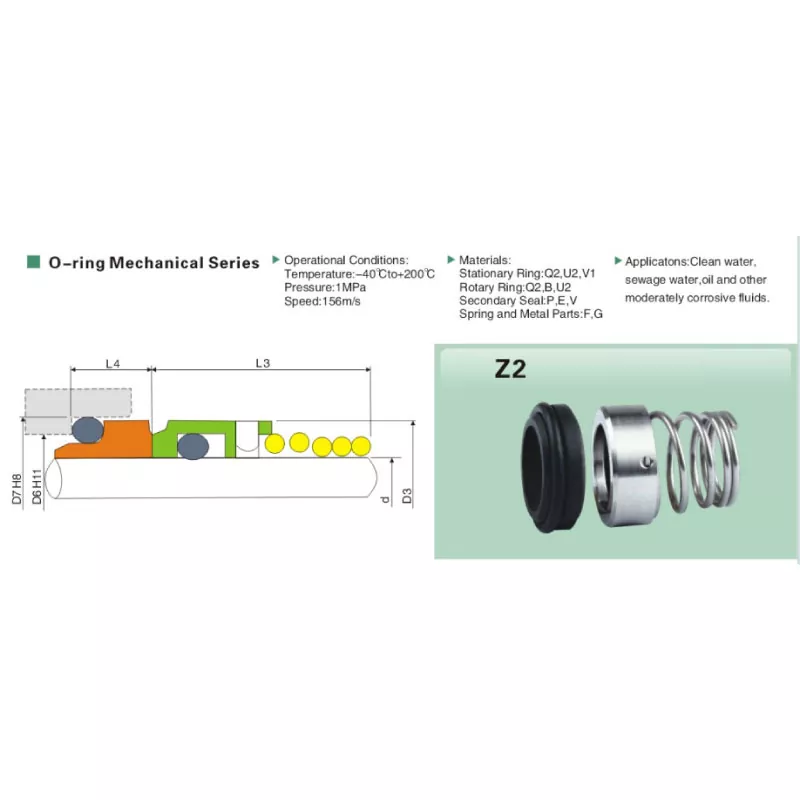

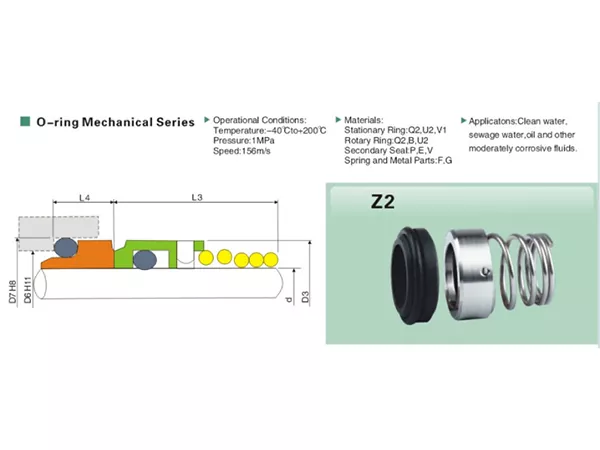

寸法表 (すべてのサイズは mm)

モデル	d	D7	D6	D3	L3	L4
Z2-10	10	18.10	14	19.00	15.00	5.50
Z2-11	11	20.60	16.5	21.00	18.00	5.50
Z2-12	12	20.60	16.5	21.00	18.00	5.50
Z2-13	13	23.10	19	23.00	22.00	6.00
Z2-14	14	23.10	19	23.00	22.00	6.00
Z2-15	15	26.90	21	24.00	22.00	7.00
Z2-16	16	26.90	21	26.00	23.00	7.00
Z2-18	18	30.90	25	29.00	24.00	7.00
Z2-19	19	30.90	25	31.00	25.00	8.00
Z2-20	20	30.90	25	31.00	25.00	8.00
Z2-21	21	35.40	30	33.00	25.00	8.00
Z2-22	22	35.40	30	33.00	25.00	8.00
Z2-23	23	35.40	30	35.00	27.00	8.00
Z2-24	24	35.40	30	35.00	27.00	8.00
Z2-25	25	38.20	33	36.00	27.00	8.00
Z2-26	26	38.20	33	36.00	27.00	8.50
Z2-28	28	43.30	38	40.00	29.00	9.00
Z2-30	30	43.30	38	43.00	30.00	9.00
Z2-32	32	43.30	38	46.00	30.00	9.00
Z2-33	33	53.50	45	46.00	39.00	11.50
Z2-34	34	53.50	45	49.00	39.00	11.50
Z2-35	35	53.50	45	49.00	39.00	11.50
Z2-36	36	53.50	45	49.00	39.00	11.50
Z2-37	37	53.50	45	49.00	39.00	11.50
Z2-38	38	60.50	52	53.00	39.00	11.50
Z2-40	40	60.50	52	56.00	39.00	11.50
Z2-42	42	60.50	52	59.00	39.00	11.50
Z2-43	43	60.50	52	59.00	39.00	11.50
Z2-44	44	65.50	57	61.00	41.00	11.50
Z2-45	45	65.50	57	61.00	41.00	11.50
Z2-48	48	65.50	57	64.00	41.00	11.50
Z2-50	50	72.50	64	66.00	45.00	11.50
Z2-55	55	72.50	64	71.00	47.00	11.50
Z2-60	60	79.30	72	78.00	49.00	11.50
Z2-65	65	84.50	77	84.00	51.00	11.50
Z2-70	70	89.50	82	89.00	51.00	11.50
Z2-75	75	94.50	87	98.00	57.00	11.50
Z2-80	80	99.50	92	100.00	59.00	11.50
Z2-85	85	105.50	98	107.00	59.00	13.50
Z2-90	90	111.50	105	111.00	62.00	13.50
Z2-95	95	116.50	110	119.00	62.00	13.50
Z2-100	100	119.50	114	123.80	75.00	13.50

製品の特徴と用途

主な特長

広い動作範囲 — Z2 メカニカルシールは、-40 °C ～ +200 °C、最大 15 m/s で動作し、標準のゴムベローズシールよりも広い範囲で動作します。
O リングの二次シール - 検査と交換が容易です。 FKM O リングにより、Z2 シングルスプリングメカニカルシールは中程度の腐食性媒体に適しています。
コンパクトな設置 — 軸方向の長さが短い (L3 が 15 ～ 75 mm) ため、Z2 はベローズシールでは適合しないタイトなポンプシールキャビティに適合します。
ドロップイン交換 — Qixing Z2 エンベロープの寸法はタイプ 2 / 502 規格に準拠しているため、シールはポンプを変更することなく、広く使用されている O リングシングルスプリングシールキャビティと交換できます。

代表的な用途

HVAC および建築サービスにおける遠心水およびブースターポンプ
産業用下水、スラリー、排水ポンプ
中程度の腐食性流体を扱う化学薬品および医薬品移送ポンプ
熱油・熱流体循環ポンプ（FKM Oリング付）
EPDM O リングを備えた食品グレードの定置洗浄 (CIP) ポンプ
OEM ポンプ製造 - プライベートラベル構築向けの Z2 メカニカルシールの卸売供給

制作内容

シール面のラッピングが Z2 の信頼性を定義します。 Qixing は、各面の平面度が 0.0009 mm 以下 (ヘリウムライトバンド 3 つ以下) になるように研磨し、単色光テスターで検証します。厳密な平坦度制御により、Qixing Z2 メカニカルシールは高温使用下でも漏れのない耐用年数を実現します。

すべての O リングは、過酸化物硬化化合物から成形されています。水および低刺激性の炭化水素には NBR、熱水および弱い化学物質には EPDM、高温および攻撃性の液体には FKM が使用されます。カーボンフェイスは樹脂含浸、SiCは無加圧焼結SSiC、タングステンカーバイドはコバルト結合YG6/YG8を使用しています。

各 Z2 メカニカルシールは、梱包前に寸法測定、平坦度チェック、バネ荷重テスト、および目視検査が行われます。在庫サイズの場合は 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 Z2 メカニカルシールの同日見積もりと、卸売注文の一括割引については、Qixing にお問い合わせください。
