Z3 シングルスプリングメカニカルシール

漏れのあるポンプシールを交換しますか? Qixing Z3 シングルスプリングメカニカルシールは、シャフトサイズ 10mm ～ 80mm の G9 (DIN 24960) シールキャビティに挿入されます。中国のメカニカルシール工場およびサプライヤーとして、Qixing は OEM および卸売の Z3 注文を同日見積もりで発送します。直接購入して交換シールのコストを削減しましょう。

お問い合わせを送信

製品説明

Qixing Z3 シングルスプリングメカニカルシールは、G9 (DIN 24960) シールキャビティを備えた遠心ポンプの直接取り付け代替品です。G9 (DIN 24960) シールキャビティは、HVAC、水処理、化学物質の注入、および食品グレードの移送サービスにおけるほとんどの最新のヨーロッパ型ポンプに見られるシートプロファイルです。シャフトサイズは、30 以上の標準モデルコードにわたって 10mm から 80mm をカバーします。

構造は、O リング二次シールを備えた単一コイルスプリングで、定格は -20°C ～ +180°C、1.0 MPa、15 m/s です。 G9 ウェッジシートはアダプターなしでポンプハウジングに直接装着され、双方向スプリングにより同じ Qixing Z3 メカニカルシールが時計回りと反時計回りのポンプに交互に機能し、MRO の在庫を半分に削減します。

Qixing Z3 メカニカルシールはすべて、ひとつ屋根の下で機械加工、ラッピング、組み立てが行われます。 OEM ポンプ製造業者は私たちにプライベートラベルの量を供給します。 MRO 代理店は、アフターマーケットでの迅速な交換のために Z3 シールを在庫しています。また、直接購入者は、Qixing Z3 メカニカルシールの卸売注文に関して工場出荷時の価格でご注文いただけます。 Z3 サイズ、フェイスの組み合わせ、または O リングエラストマーについてはお見積りをご依頼ください。

製品パラメータ（仕様）

操作用エンベロープと材質

パラメータ	価値	パラメータ	価値
軸径(d)	10～80mm	標準シートタイプ	G9 (DIN 24960)
温度	-20℃～+180℃	代替座席	G6 / G13
プレッシャー	1.0MPa以下	固定面/回転面	セラミック / SiC / TC / カーボン
シャフト速度	≤ 15 m/秒	Oリングエラストマー	NBR / EPDM / FKM
回転	双方向	スプリング＆メタルパーツ	SS304 / SS316

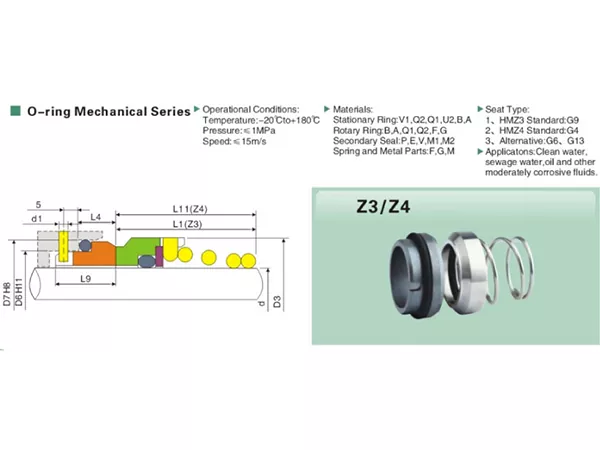

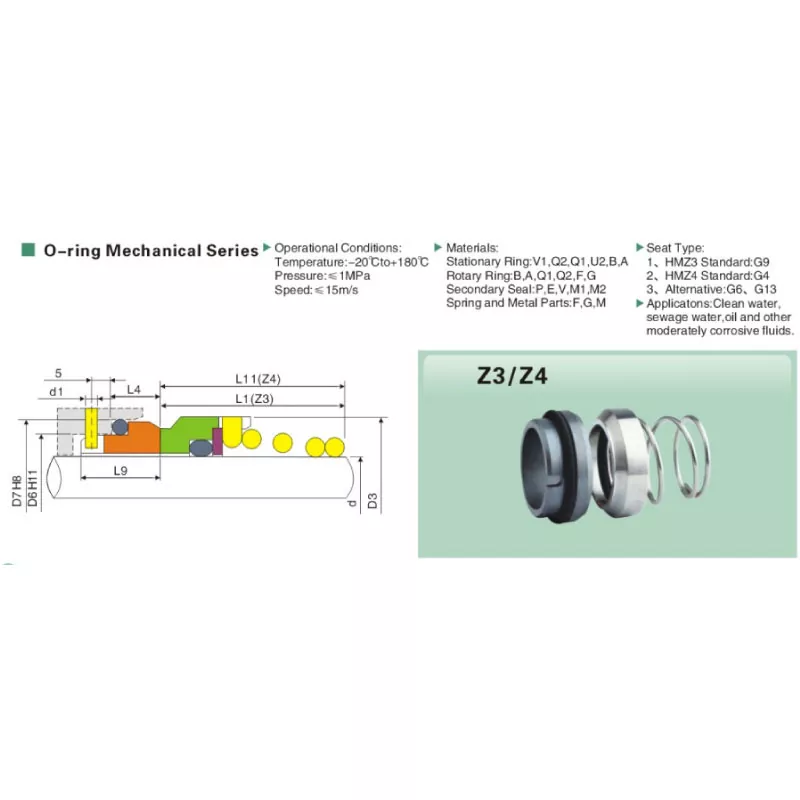

寸法表 (すべてのサイズは mm)

モデル	d	D3	D6	D7	d1	L	L4	L9
Z3-10	10	19	17	21	3	15.5	10.0	17.5
Z3-12	12	21	19	23	3	16.0	10.0	17.5
Z3-14	14	23	21	25	3	16.5	10.0	17.5
Z3-16	16	26	23	27	3	18.0	10.0	17.5
Z3-18	18	29	27	33	3	19.5	11.5	19.5
Z3-20	20	31	29	35	3	22.0	11.5	19.5
Z3-22	22	33	31	37	3	21.5	11.5	19.5
Z3-24	24	35	33	39	3	23.5	11.5	19.5
Z3-25	25	36	34	40	3	26.5	11.5	19.5
Z3-28	28	40	37	43	3	26.5	11.5	19.5
Z3-30	30	43	39	45	3	26.5	11.5	19.5
Z3-32	32	46	42	48	3	28.5	11.5	19.5
Z3-33	33	47	42	48	3	28.5	11.5	19.5
Z3-35	35	49	44	50	3	28.5	11.5	19.5
Z3-38	38	53	49	56	4	33.5	14.0	22.0
Z3-40	40	56	51	58	4	36.0	14.0	22.0
Z3-43	43	59	54	61	4	38.5	14.0	22.0
Z3-45	45	61	56	63	4	39.5	14.0	22.0
Z3-48	48	64	59	66	4	46.0	14.0	22.0
Z3-50	50	66	62	70	4	45.0	15.0	23.0
Z3-53	53	69	65	73	4	47.0	15.0	23.0
Z3-55	55	71	67	75	4	49.0	15.0	23.0
Z3-58	58	76	70	78	4	55.0	15.0	23.0
Z3-60	60	78	72	80	4	55.0	15.0	23.0
Z3-63	63	83	75	83	4	55.0	15.0	23.0
Z3-65	65	84	77	85	4	55.0	15.0	23.0
Z3-68	68	88	81	90	4	55.0	18.0	26.0
Z3-70	70	90	83	92	4	57.0	18.0	26.0
Z3-75	75	98	88	97	4	62.0	18.0	26.0
Z3-80	80	100	95	105	4	61.8	18.2	26.2

製品の特徴と用途

職務別の構成

すべての Qixing Z3 メカニカルシールは、特定のポンプサービスに合わせて調整された 5 つの標準的な面素材の組み合わせで注文できます。購入者は注文時に構成を指定します。標準カタログ内のペアの交換に追加のツール料金はかかりません。

セラミック / カーボン — 浄水および HVAC 義務。一般用のきれいな水と軽度に汚染された水のための最も低コストの構成。 HVAC 冷水ポンプおよび凝縮器ポンプのデフォルトの選択です。
炭化ケイ素 / カーボン - 下水および低刺激性研磨剤。 SSiC 固定面は、セラミックでは欠けてしまうような廃水、排水、リフトステーションのポンプでの微粒子摩耗に耐えます。
炭化ケイ素 / 炭化ケイ素 — 高温油および熱流体。自己潤滑性の SiC/SiC ペアは空運転事故に対処し、FKM O リングと組み合わせて最大 +180°C までのサーマルオイルの使用に対応します。
炭化タングステン / カーボン — マイルドケミカル。 TC 固定面は、化学薬品投与ポンプやプロセス移送スキッドの弱酸、アルカリ、溶剤に耐性があります。
炭化タングステン / 炭化タングステン — 厳しい義務。スラリーや攻撃的なプロセス媒体など、最も要求の厳しい卸売 Z3 メカニカルシールアプリケーション向けの TC/TC 面の組み合わせ。

サービスを提供する業界

HVAC プラントルーム — 冷水、凝縮水、温水の循環ポンプ
市の上下水処理 - ブースター、移送、リフトステーションの任務
化学処理 – 投与ポンプと中程度の腐食性の移送スキッド
食品、飲料、乳製品 - EPDM O リングを使用した CIP ループと製品移送
医薬品 — API および中間処理における USP グレードの移送ポンプ
OEM ポンプ製造 - プライベートラベル構築向けの Z3 メカニカルシールの卸売供給

制作内容

すべての Qixing Z3 メカニカルシールには、原材料証明書、加工バッチ、ラッピングレポート、および最終検査記録に遡って追跡可能なロット番号が付いています。適合証明書または材料試験証明書を要求するバイヤーは、出荷ごとに完全な文書パッケージを受け取ります。これが、OEM ポンプ製造業者や MRO 販売代理店が Qixing を長期的な Z3 メカニカルシールサプライヤーとして選択する理由の 1 つです。

製造現場では、シール面は単色ライトテーブル上で 0.0009 mm 以下の平坦度になるように研磨されます。ばね荷重はマスターゲージに対してチェックされます。 O リングデュロメーターは入荷バッチごとに検証されます。不合格となった部品は再加工ではなく廃棄されます。Z3 シールの品質は二者択一であり、交渉の余地はありません。

在庫サイズの場合は 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。各 Qixing Z3 メカニカルシールは乾燥剤とともに袋詰めされ、注文に応じて普通紙または購入者のブランドのカートンに梱包されます。 Z3 メカニカルシールの同日見積もり、サンプル価格、または一括卸売割引については、Qixing にお問い合わせください。
