七星を供給しますM7N マルチスプリング メカニカルシール信頼性の高いシャフト シール、寸法の柔軟性、および材料のオプションを必要とする産業用ポンプ用途に最適です。 M7N は 14 mm ～ 100 mm のシャフト サイズ向けに設計されており、-20°C ～ +190°C の温度、最大 1.2 MPa の圧力、最大 15 m/s のスライド速度をサポートします。 Oリング二次シール構造により、上水、下水、油などの中程度の腐食性流体に適しています。
M7N マルチ スプリング メカニカル シールは、水処理、工業用流体移送、石油供給、および一般的なプロセス装置で使用されるポンプ用の実用的なシーリング ソリューションです。バネ仕掛けの回転構造、O リングの二次シール、幅広いメートルサイズ範囲、および複数の材料の組み合わせにより、エンジニアは動作条件に応じてシールを構成できます。ただし、交換用途の場合、正しいシールを選択するには、シャフトの直径を一致させるだけでは不十分です。製造または購入前に、半径方向の寸法、軸方向の取り付け長さ、固定ネジ、シート構成、媒体、温度、圧力、速度をすべて確認する必要があります。
目次
- M7Nマルチスプリングメカニカルシールとは何ですか?
- M7N 設計の主な特徴は何ですか?
- 主な技術仕様は何ですか?
- シール材はどのように選べばよいのでしょうか？
- M7N はどこで使用できますか?
- 正しい M7N サイズを選択するにはどうすればよいですか?
- 買い手は交換プロジェクトについて何を確認する必要がありますか?
- M7N シールを Qixing と提携する理由
- よくある質問
- M7N ソリューションをリクエストするにはどうすればよいですか?
M7Nマルチスプリングメカニカルシールとは何ですか?
M7N マルチスプリング メカニカル シールは、工業用ポンプの回転軸に沿ってプロセス流体が漏れるのを防ぐために設計された O リング メカニカル シールです。単純な静的ガスケットとは異なり、メカニカル シールはシャフトの回転を可能にしながら、回転シール面と静止シール面の間の制御された接触を維持します。
M7N 設計は、二次シール要素として O リングを備えたバネ仕掛けの回転シール構造を使用しています。この構成は、コンパクトな構造と幅広いサイズと材料の組み合わせを組み合わせているため、一般的な産業機器に役立ちます。
によると、M7N製品仕様、このシリーズは 14 mm から 100 mm までのシャフト直径をカバーします。この製品群により、ポンプ メーカーやメンテナンス チームは、交換品を指定したり新しい機器にシールを組み込んだりする際に複数のオプションを得ることができます。
M7N 設計の主な特徴は何ですか?
幅広いメートル法シャフトサイズ範囲
M7Nシリーズはシャフト径14mm～100mmまで対応可能です。これにより、残りの設置寸法に互換性がある限り、このシリーズはさまざまな工業用ポンプ構成に適用できます。
スプリング式シール構造
バネ仕掛けの回転構造により、シャフトの通常の回転中にシール面の接触が維持されます。過度の圧力、温度、速度、シャフトの動き、または位置ずれはメカニカル シールの性能に影響を与える可能性があるため、正しい設置および動作条件が依然として重要です。
複数の座席オプション
G9 は標準固定シートとして指定されていますが、G6 と G4 は代替シート構成として利用可能です。シートは、すべての M7N サイズが同じ設置構成であると仮定するのではなく、実際の機器の配置に応じて選択する必要があります。
複数の素材の組み合わせ
M7N は、固定リング、回転リング、二次シール、スプリング、金属部品のさまざまな材料コードをサポートしています。これにより、シールが異なる流体や異なる温度および圧力条件下で動作する必要がある場合に柔軟性が得られます。

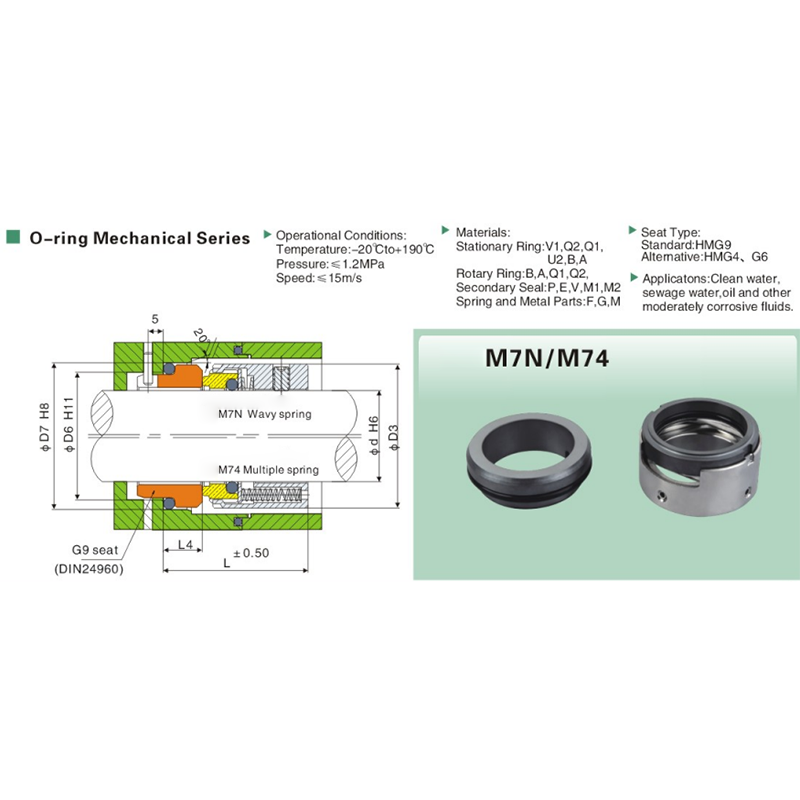

主な技術仕様は何ですか?
M7N シールを指定する前に、動作範囲を理解することが重要です。次の表は、このシリーズに関して公開されている主な仕様をまとめたものです。
| アイテム | M7N仕様 |
|---|---|
| 製品タイプ | M7N マルチスプリング メカニカルシール |
| シール構造 | Oリングメカニカルシール |
| シャフト径 | 14～100mm |
| 動作温度 | -20℃～+190℃ |
| 最高使用圧力 | 1.2MPa |
| 最大すべり速度 | 15m/秒 |
| 標準固定シート | G9 |
| 代替固定シート | G6 / G4 |
| 代表的なメディア | 上水、下水、油、中程度の腐食性流体 |
これらの値は規定の動作範囲を定義しますが、アプリケーション固有のエンジニアリング レビューの代わりとして扱うべきではありません。ポンプが上限に近い状態で動作する場合、流体、圧力、温度、速度、シャフトの状態、およびシールの材質の完全な組み合わせを評価する必要があります。
シール材はどのように選べばよいのでしょうか？
材質の選択は、メカニカルシールを注文する際の最も重要な考慮事項の 1 つです。同じシール形状でも、ポンプで送られる媒体や動作条件に応じて、異なる材料の組み合わせが必要になる場合があります。
M7N シリーズの場合、利用可能な材料コードは次のとおりです。
- 固定リング:V1、Q1、Q2、U2、B、A
- ロータリーリング:B、A、Q1、Q2
- 二次シール:P、E、V、M1、M2
- スプリングと金属部品：F、G、M
一般的に使用されているという理由だけで材料を選択するのではなく、購入者は実際の動作媒体とプロセス条件を提供する必要があります。水、下水、油、および中程度の腐食性流体は、シール面とエラストマーに非常に異なる要件を課す可能性があります。
M7N はどこで使用できますか?
M7N マルチ スプリング メカニカル シールは、信頼性の高いシャフト シールが必要な工業用ポンプ用途を対象としています。一般的なサービス環境には次のようなものがあります。
- 上水ポンプシステム
- 下水道設備
- 工業用油移送ポンプ
- 一般的な流体循環システム
- 工業用プロセスポンプ
- ポンプのメンテナンスおよび交換プロジェクト
- メートル系メカニカルシールを必要とする新しいポンプ装置
下水、油、または中程度の腐食性の用途の場合、購入者は実際の流体組成に関する情報を提供する必要があります。温度と動作条件は、特定の面と二次シールの組み合わせが適切かどうかに影響を与える可能性があります。
正しい M7N サイズを選択するにはどうすればよいですか?
購入時に最もよくある間違いの 1 つは、軸径のみに基づいてメカニカル シールを選択することです。シャフト直径は基本的な M7N サイズを識別しますが、シールがポンプに物理的に適合することを確認するものではありません。
ご注文の前に、以下の寸法および動作情報をご確認ください。
- 軸径d：基本的な印鑑サイズを定めます。
- D3、D2、D1:半径方向の取り付けスペースを確認してください。
- d1 と M:固定配置とネジ山を確認してください。
- L1、L2、L3、L5:軸方向の取り付け長さを確認してください。
- 固定シート:G9、G6、または G4 が必要かどうかを確認してください。
- 作動媒体:素材選びをサポートします。
- 温度、圧力、速度:動作の互換性を確認します。
複雑な交換プロジェクトの場合は、古いシール、寸法図、鮮明な写真を提供すると、照合精度が大幅に向上します。
買い手は交換プロジェクトについて何を確認する必要がありますか?
シャフト径が同じ 2 つのシールでも取り付け要件が異なる場合があるため、交換作業には寸法の確認が必要です。次のチェックリストは、購入チームとメンテナンス チームが正確な問い合わせを準備するのに役立ちます。
| チェックポイント | 提供する情報 | 目的 |
|---|---|---|
| 基本サイズ | 軸径d | 基本的な M7N サイズを識別します |
| ラジアルフィット | D3 / D2 / D1 | 設置可能なスペースを確認 |
| 固定配置 | d1/M | 修正の互換性をチェックします |
| アキシャルフィット | L1 / L2 / L3 / L5 | 取り付け長さの確認 |
| 動作媒体 | 実液 | 材料選定をサポート |
| 運営義務 | 温度・圧力・速度 | アプリケーションの適合性をチェックします |
| 既存のシール | 写真/サンプル/図面 | 交換検証の改善 |
このアプローチは、元のシール識別マーキングが不完全な場合、またはメンテナンス チームが古いポンプのシールを交換する場合に特に役立ちます。
M7N シールを Qixing と提携する理由
七星は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤーおよび交換用途にメカニカル シールを供給しています。 M7N プロジェクトの場合、工場は製造前に寸法要件、シート構成、材料の組み合わせ、動作条件をレビューできます。
マルチ スプリング メカニカル シールを探している購入者にとって、技術的なコミュニケーションの価値は、単に見積もりを取得するだけではありません。正確な機器情報を提供することで、サプライヤーは実際の用途に対してシールを検証し、寸法の不一致のリスクを軽減できます。
七星 は、カスタマイズされたサービスとサンプルベースのマッチングもサポートしています。交換要件については、購入者はシャフトの寸法、設置図、写真、または既存のシールのサンプルを動作条件とともに提供できます。
よくある質問
M7N マルチスプリング メカニカル シールにはどのようなシャフト サイズがありますか?
M7Nシリーズは軸径14mmから100mmまでをカバーします。
M7Nの温度範囲はどれくらいですか?
記載されている動作温度範囲は -20°C ～ +190°C です。
最大圧力定格はどれくらいですか?
M7Nの最高使用圧力は1.2MPaです。
最高滑走速度はどれくらいですか？
記載されている最大滑走速度は 15 m/s です。
標準の固定シートはどれですか?
G9 は標準の固定シートですが、G6 と G4 は代替構成として利用可能です。
M7N はどのような流体に対応できますか?
一般的な用途には、上水、下水、油、その他の中度に腐食性の液体が含まれます。最終的な材料の選択は、実際の媒体と動作条件に基づいて行う必要があります。
M7Nは軸径だけで選定できますか？
基本サイズは軸径で決まりますが、D3、D2、D1、d1、L1、L2、L3、L5、固定ねじM、シート形状も確認してください。
七星 は既存のメカニカル シールと適合できますか?
はい。 Qixing は既存のサンプル、写真、または寸法図をポンプの動作条件とともに確認して、交換のマッチングをサポートします。
見積もりを依頼する際にはどのような情報を送信すればよいですか?
シャフト直径、キーの取り付け寸法、作動媒体、温度、圧力、速度、固定シートの要件、および入手可能なサンプル、図面、または写真を提供してください。
M7N ソリューションをリクエストするにはどうすればよいですか?
適切なメカニカル シールの選択は、正確な寸法および動作情報から始まります。交換用シールの調達、新しいポンプ機器の開発、工業用数量の購入など、Qixing は実際の用途に応じて必要な M7N 構成のレビューを支援します。仕様、カスタマイズされた要件、サンプルのマッチング、または工場の見積もりについては、お問い合わせシャフトのサイズ、設置寸法、作動媒体、温度、圧力、速度を考慮して、より適切なシーリング ソリューションを選択してください。
