103U カートリッジ メカニカル シール

製品仕様では、103U カートリッジ メカニカル シールの構造的アイデンティティを一般的なカートリッジ シールのリストよりも明確に示しています。シールは内部取り付け、内部流れ、アンバランスで単一のスプリングによって駆動されると説明されています。この組み合わせは、既存のシールを交換する際に、取り付け方向、流れの配置、バランスの種類、スプリングの配置という 4 つの具体的なチェックポイントを提供するため、購入者にとって役立ちます。

メンテナンスまたは購入チームは、シャフト直径だけで選択するのではなく、既存のアセンブリが同じ基本レイアウトに従っていることを確認し、重要な設置寸法を比較する必要があります。これは、古いシールに読み取り可能なマークがない場合、または視覚的に類似したカートリッジ アセンブリが同じプラントで複数使用されている場合に特に重要です。

103U の概要

103U を選択するより良い方法: 障害のリスクを考慮してから始める

メディア: 製品仕様の文言をよくお読みください

適切な媒体には、下水、酸、海水、その他の粒子を含む中性腐食性液体が含まれます。酸性、海水性、固形物を含む液体の場合は、実際の濃度、粒子特性、選定したシール材質を製作前にご確認ください。

正確に選択するには、「酸」または「下水」を 1 つの固定義務として扱うのではなく、広範な媒体の説明を実際の運用データに変換します。

103U と 104U: モデル番号を交換可能として扱ってはいけない理由

103U と 104U は多くの同様のシャフトと直径の値を持っていますが、全長の取り付け長さ L はいくつかのサイズで異なります。たとえば、103U-16 は L = 52 mm を使用し、104U-16 は L = 49 mm を使用します。 103U-20 は L = 58 mm を使用し、104U-20 は L = 54 mm を使用します。

この小さな違いは、まさに「同じサイズ」の交換をフィッティングの問題に変える可能性がある種類の詳細です。購入者が 103U と 104U のどちらを選ぶかを決める場合は、シャフトの直径や見た目の類似性に頼るのではなく、完全な図面と設置寸法を比較してください。

メンテナンスチーム向け: 古いシールを取り外す前に行うべき 5 つの測定

• シャフト直径 ｄ．
• 一次外径 D3 および D4。
• 取付径D6、D7。
• 取付全長L.
• 軸方向の基準長さ L3 に、可能な場合は L4 ～ L8 を加えます。

これらの測定値は完全な図面を置き換えるものではありませんが、モデル名のみよりもはるかに強力な工場照合の開始点を作成します。後で設置配置を再構築することが難しい場合は、分解する前に写真を撮っておく必要があります。

工場でのカスタマイズ: Qixing でできること

Qixing はメーカー兼工場であるため、製品ページは購入者を有用な生産情報に導く必要があります。標準サイズの場合は、103U モデルとシャフト直径をお送りください。交換または OEM 作業の場合は、図面、主な寸法、媒体、温度、圧力、速度もお送りください。シールがすでに剥がされている場合は、アセンブリと固定シートの鮮明な写真が照合プロセスに役立ちます。

カスタマイズとは、まったく新しいシールのデザインを意味する必要はありません。 B2B からの多くの問い合わせでは、カスタマイズは購入者の機器の正しいサイズ、動作条件、材料構成を確認することから始まります。

注文前に Qixing に問い合わせる場合

• 作動流体は、製品仕様の説明が示すよりも腐食性が高くなります。
• 液体中に固体や顆粒が含まれており、粒子状態は不確かです。
• 動作温度は180℃近くです。
• 速度は3000r/min近くになります。
• 古いシールは 103U に似ていますが、モデルの刻印がありません。
• シャフト サイズは一致しますが、1 つ以上の取り付け寸法が一致しません。
• 104U または近くの別のシリーズを 103U に置き換えます。

よくある質問

103U カートリッジ メカニカル シールのサイズ範囲はどのくらいですか?

製品仕様にはシャフト径が16mmから120mmまで記載されています。

103U はどのようなデザインタイプですか?

103U は、単一のスプリングによって駆動される内部取り付け型、内部流れ型の不平衡シールです。

どのような作業限界がリストされていますか?

製品仕様では、媒体温度は-20℃～+180℃、媒体圧力は1.0MPaまで、回転数は3000r/minまでとなっています。

103U にはどのようなメディアがリストされていますか?

適切な媒体には、下水、酸、海水、その他の粒子を含む中性腐食性液体が含まれます。最終的な材料の適合性は、実際の流体に対してチェックする必要があります。

軸径のみで注文できますか？

図面確認によるリピート注文の場合、軸径によりサイズが分かる場合がございます。交換作業の際には、設置寸法も確認することをお勧めします。

103U と 104U は互換性がありますか?

直接の互換性を想定しないでください。付属の表は、同シャフトサイズの複数機種の全長を示したものです。

旧モデルが分からない場合は何を送ればよいですか？

軸径、主な取付寸法、シール・固定座の写真、使用条件などをお送りください。

Qixing はカスタマイズされた 103U ソリューションを作成できますか?

Qixing は、工場でのマッチングに必要なサイズ、寸法、動作要件を確認できます。標準以外の寸法または材料要件については、ケースバイケースで確認する必要があります。

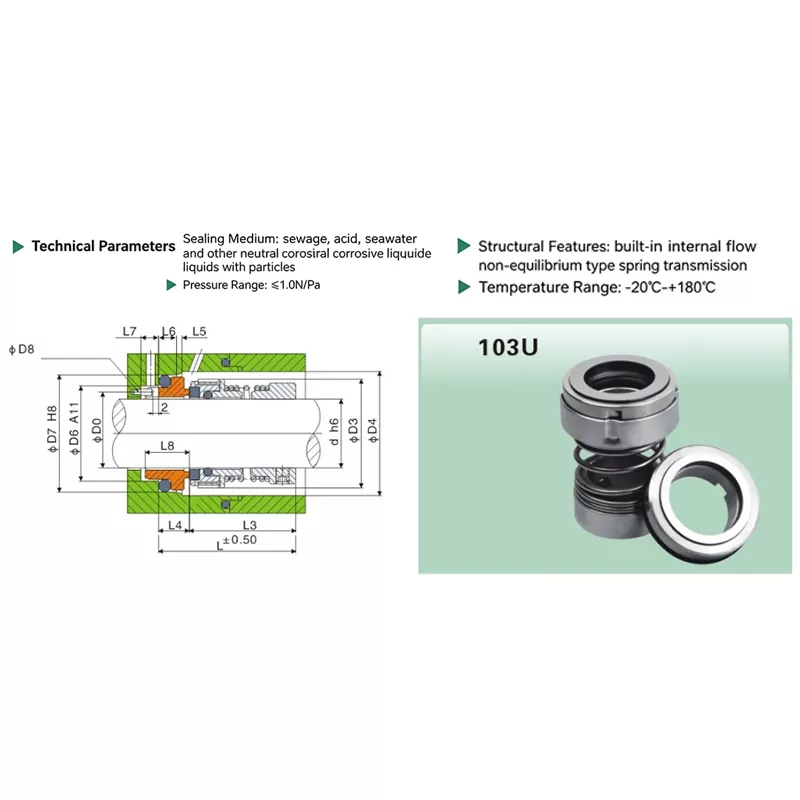

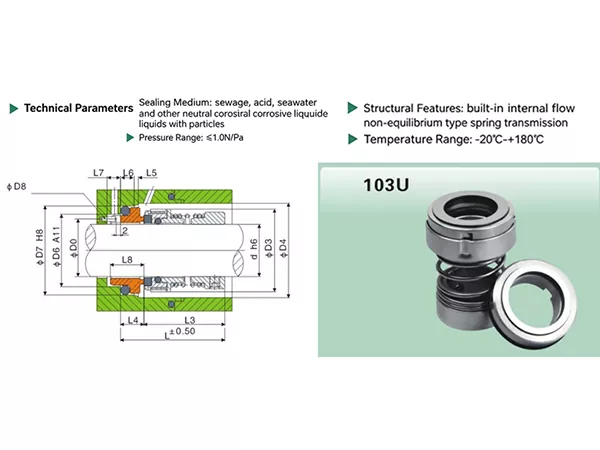

103U寸法表

寸法はミリメートルで表示されます。以下のモデル名では、七星向き 103U の名称が使用されています。
