104U カートリッジ メカニカル シール

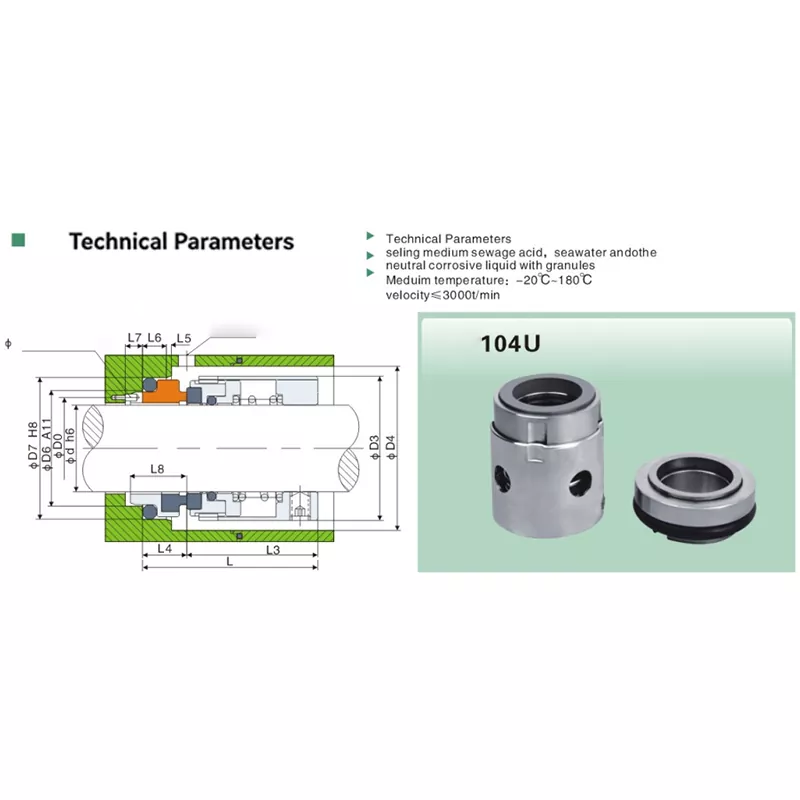

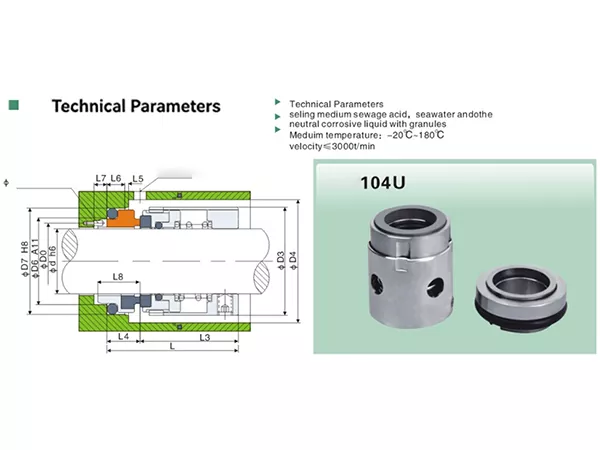

技術図面は、別個の固定シート、フラッシング/冷却ポート、および回転防止ピンの位置を備えた一体型シール アセンブリを示しています。置換えや新規の機器選定の際には、実際の媒体や使用条件と合わせて軸サイズや取付寸法をご確認ください。

主な特長

• 104U カートリッジのメカニカル シール設計により、組み立てのマッチングが簡素化されています。
• 使用可能なシャフト直径範囲: 16 ～ 120 mm。
• 記載されている動作温度: -20°C ～ +180°C。
• 記載使用圧力：0～1.0MPa。
• 記載回転速度：最大3000 r/min。
• 技術図にはフラッシング/冷却ポートが含まれています。
• 技術図面には回転防止ピンの位置が特定されており、製品仕様に自己提供としてマークされています。
• 産業上の代替品や機器のマッチングに適した幅広い寸法範囲。
• Qixing は、シャフトのサイズ、寸法、媒体および動作データに基づいてカスタマイズされた選択をサポートできます。

技術仕様

アプリケーション

製品仕様には、媒体に関する広範な説明が記載されています。中国語の本文には水、海水、酸、アルカリ、ベンゼンが記載されているが、英語の注釈では下水、海水、顆粒を含む中性腐食性液体についても言及されている。 2 つの言語の線が完全に一致していないため、最終的な材料を選択する前に実際の流体の組成を確認する必要があります。

• 水道・海水サービス
• 下水または顆粒を含む液体（選択したシール構成と互換性がある場合）
• 材質適合性確認後の酸・アルカリサービス
• 記載されている温度、圧力、速度範囲内のその他の工業用液体

設計と選択に関する考慮事項

104U はモデル番号だけで選択する必要はありません。寸法表には、d、D3、D4、D6、D7、D8、Do、L、L3、L4、L5、L6、L7、L8が含まれます。交換工事の場合は既設寸法と比較の上、サイズをご確認ください。

技術図はフラッシング/冷却接続を示しています。外部フラッシングや冷却を使用する機器の場合は、ポート配置や周囲の設置スペースを確認して選定してください。図面には回転防止ピンの位置もマークされており、ピンが自前で提供されることも記載されています。

製品仕様には、最高速度 3000 r/min、温度 180℃、圧力 1.0 MPa までと記載されています。実際の適合性は、流体、材料の組み合わせ、固形分含有量、および機器の状態によって異なる場合があるため、これらの制限に近い用途については、完全な動作データを使用して検討する必要があります。

交換および調達のマッチング

交換用 104U カートリッジ メカニカル シールについては、既存のモデル参照、シャフト直径、および利用可能な取り付け寸法を Qixing に送信してください。カートリッジ アセンブリ、固定シート、フラッシング接続、および機器の設置の写真も、モデルのマッチングに役立ちます。

モデルの類似性は、直接の互換性を自動的に保証するものではありません。より信頼性の高い一致を得るには、製造または出荷前に、このページに示されている重要な寸法と動作条件を比較する必要があります。

ご注文方法・選定方法について

• 必要なシャフト直径 (d)。
• 既存の 104U サイズまたは古いシール モデル (利用可能な場合)。
• 作動媒体と固体/顆粒が存在するかどうか。
• 動作温度。
• 作動圧力。
• 回転速度。
• 既存のシールまたは機器からの主要な取り付け寸法。
• フラッシング/冷却接続の要件。
• 元のモデルが不明な場合の交換マッチングのための写真または図面。

104U メーカーとして Qixing を選ぶ理由

Ningbo Yade Fluid Connector Co.,Ltd のメカニカル シール ブランドである Qixing は、メーカーおよび工場の観点から 104U カートリッジ メカニカル シールを供給しています。お見積り前に軸サイズ、要求寸法、媒体、使用条件などを検討し、カスタム品のマッチングに対応いたします。

OEM、交換、および産業調達プロジェクトの場合、Qixing はモデル参照、図面、寸法、または既存のサンプル情報に基づいて、必要な 104U 構成の定義を支援できます。具体的な生産能力、認証、納期要件はプロジェクトに応じて個別に確認できます。

よくある質問

104U カートリッジ メカニカル シールにはどのようなサイズがありますか?

製品仕様にはシャフトサイズが16mmから120mmまで記載されています。

使用温度範囲はどのくらいですか?

製品仕様には、中温範囲が -20°C ～ +180°C と記載されています。

104U はどの程度の圧力に対応できますか?

使用圧力範囲は0～1.0MPaです。

最高回転速度はどれくらいですか？

製品仕様には最高速度 3000 r/min と記載されています。

104U にはフラッシングまたは冷却接続が含まれていますか?

技術図にはフラッシング/冷却ポートが示されています。必要な接続配置は、機器の設置時に確認する必要があります。

104U にはどのようなメディアがリストされていますか?

適用媒体は水、海水、酸、アルカリ、ベンゼンのほか、下水・海水、顆粒を含む中性腐食性液体などです。実際の流体や使用条件に対する材質の適合性をご確認ください。

Qixing は古いシールに基づいて交換用 104U を製造できますか?

Qixing は、古いシールのモデル、寸法、写真、動作データを確認して照合することができます。代替品を交換可能として扱う前に、寸法を確認することをお勧めします。

交換するにはどのような寸法を提供すればよいですか?

シャフト直径 d から始めて、可能であれば D3、D4、D6、D7、D8、Do、L、L3、L4、L5、L6、L7、L8 を指定します。

回り止めピンはシールに付属していますか?

技術図面には、回転防止ピンが自己提供としてマークされています。ご注文の際は最終的な供給範囲をご確認ください。

Qixing はカスタマイズされた 104U シールを提供できますか?

Qixing は、寸法、媒体、および動作要件に基づいて、カスタマイズされた選択とマッチングをサポートできます。標準以外の設計については、ケースバイケースで確認する必要があります。

104U寸法表

寸法はミリメートルで表示されます。以下のモデル名では、Q​​ixing に面した 104U の指定が使用されています。
