Z4 シングルスプリングメカニカルシール

Z4 シングル スプリング メカニカル シールは、Qixing の O リング シングル スプリング ファミリのディープシート バージョンです。これは、多くの古いドイツ製遠心ポンプに適合する深い空洞プロファイルである G4 標準シートを使用していますが、Z3 の浅い G9 シートでは正しく固定されません。シャフト サイズは 10 mm ～ 80 mm、定格は -20°C ～ +180°C、1.0 MPa、15 m/s です。中国の七星工場から直接購入してください。

交換用シールがポンプ ハウジングからはみ出し続ける場合、またはシートの周囲から漏れる場合は、通常、キャビティはより深い G4 プロファイルであり、Z4 が正しく適合します。 Qixing は、Z4 シングル スプリング メカニカル シールを世界中の OEM ポンプ ビルダー、MRO 販売代理店、および直接バイヤーに提供しており、同日見積もりと 3 ～ 7 日の在庫リードタイムで提供されます。

ポンプは G4 シートを使用していますか?

シールが適合するかどうかは、シャフトの直径ではなくシートのプロファイルによって決まります。 4 つの記号は G4 (ディープキャビティ) シート、つまり Z3 ではなく Z4 を示しています。

• The pump is an older European or German design, or a long-running legacy unit still in service
• G9 シートシールはハウジングの面からはみ出すか、取り付け時に同一面に収まりません。
• シールキャビティはシールヘッドより明らかに深く、シートの後ろに隙間が残っています
• オリジナルのシールまたはポンプのマニュアルには、G4 (または DIN 24960 ロング) シート指定が記載されています。

これらのいずれかに該当する場合、Z4 シングル スプリング メカニカル シールはドロップイン フィットです。不明な場合は、Qixing にポンプのメーカーとモデル、またはシールキャビティの写真を送信してください。チームは見積もりの​​前に G4 と G9 を確認します。

仕様

寸法表

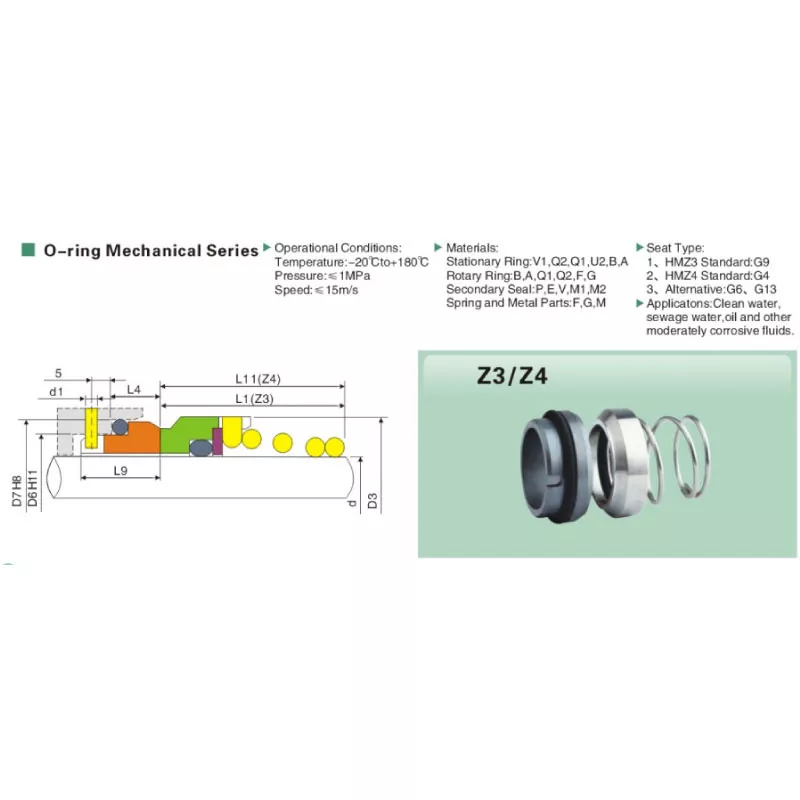

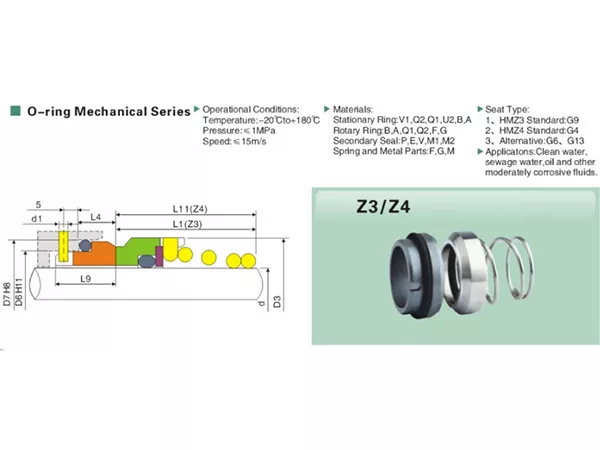

すべての寸法はミリメートル単位です。以下の値は、G4 標準シートを備えた Z4 シールヘッドエンベロープです。シャフト直径 d はシールキャビティで測定されます。

顔の素材とメディア

Z4 は、ファミリーの他の製品と同じ 5 つのフェースの組み合わせで出荷されます。浄水用にはセラミック/カーボン、下水および低刺激性の研磨剤には炭化ケイ素/カーボン、高温の油には SiC/SiC、低刺激の化学薬品には炭化タングステン/カーボン、そして過酷な用途には TC/TC です。エラストマーはNBR、EPDM、またはFKMで、注文に応じてポンプで送られる媒体に適合します。 G4 ディープ シートは材料の選択を制限しません。カタログ内のあらゆる組み合わせが Z4 エンベロープで利用可能です。

アプリケーション

• ディープシートの交換が必要な古いレガシー欧州製遠心ポンプ
• 給水、処理、および HVAC 循環ポンプ
• 下水ポンプ、排水ポンプ、リフトステーションポンプ
• 軽化学薬品および注入ポンプ (弱酸、アルカリ、溶剤)
• G4 シートキャビティを中心に構築された OEM ポンプ プラットフォーム

製造業

面の平面度が 0.0009 mm 以下になるまで研磨され、光学的に検証されました。 G4 シートは、走行面と静的バック面の両方で機械加工され、ラップ仕上げされているため、深いキャビティ内でぐらつくことなく直角に配置されます。各 Z4 シングル スプリング メカニカル シールは梱包前に寸法検査されます。ご要望に応じて、適合証明書および材料証明書をご注文と一緒に発送します。

引用

ポンプのモデルまたはシールキャビティの深さを送信して、同日見積もりを依頼してください。在庫サイズは 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 Z4 シングル スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。
