8 シングルスプリングメカニカルシール

8 シングル スプリング メカニカル シールは、Qixing の高温 O リング シングル スプリング シールです。定格は +200°C、20 m/s で、ゴム ベローズの代わりに O リングの二次シールが付いています。シャフト サイズは 10 mm ～ 80 mm、圧力は 1.2 MPa まで対応します。きれいな水、下水、油、および高温または高速で流れる中程度の腐食性の液体に適しています。 8 シングル スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。

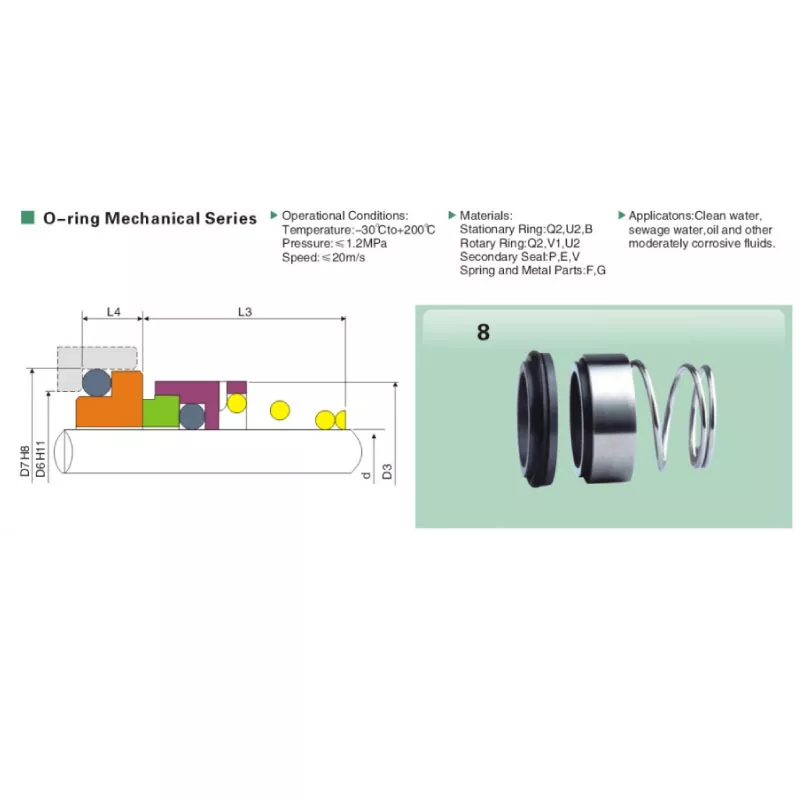

仕様

8 はどれくらい高温で実行できますか?

FKM O リングを使用すると連続最高 +200°C まで耐えられます。その理由は、O リングの二次シールにあります。FKM は、標準シールの NBR または EPDM ベローズが +150°C を超えると硬化して漏れるのに対し、+200°C まで化学的および熱的安定性を保持します。熱水、熱油、熱流体、および熱凝縮水の場合、ゴム製ベローズ シールが故障した場合でも、8 個のシングル スプリング メカニカル シールがシールを維持します。 NBR または EPDM O リングを使用すると、同じシールが -30°C までの冷水および周囲水のサービスにも対応します。

O リング シールとゴム ベローズ - 高温使用ではどちらが長持ちしますか?

8 では、所定の位置に接着されたゴム製ベローズではなく、シャフトに沿ってスライドする O リングを使用してフェースの摩耗に追従します。 2 つの実際的な違いは次のとおりです。まず温度: O リングは FKM で、+200°C まで使用できます。成型ゴムベローズは、その配合物と結合線によって制限されます。 2 つ目は、熱サイクルです。スライド O リングは、アセンブリが加熱および冷却されるときに面との接触を維持しますが、ベローズ シールは繰り返しの膨張と収縮によって面の荷重を失う可能性があります。ポンプが熱くなったり、サイクルが頻繁に発生する場合には、O リング シングル スプリング設計が長寿命の選択肢となります。

Do I Need the 8 or the 8D?

どちらも同じ +200°C、20 m/s、1.2 MPa のエンベロープおよび O リング設計を共有しています。違いはドライブです。 8 はスプリングと O リングの摩擦によって駆動されますが、通常のトルクでは問題ありません。 8D は、駆動スリップの危険性がある、高い始動トルク、頻繁な逆転、または粘性の高い熱媒体を伴うポンプに、ポジティブな駆動要素を追加します。ポンプが標準的な温水または温油の用途であれば、8 が正しいです。高トルクまたはヘビーデューティのホットサービスには、8D を選択してください。

寸法表

すべての寸法はミリメートル単位です。シャフト直径 d はシールキャビティで測定されます。 8 は、31 の標準サイズにわたって 10 mm ～ 80 mm をカバーします。

アプリケーション

• 温水循環 - ボイラー回路、暖房システム、温水
• ホットオイルおよび熱伝達流体ポンプ (FKM O リング)
• 最大 20 m/s の高速ブースターおよび 2 極モーター ポンプ
• 下水、排水および高温での一般産業移送
• 軽化学薬品および注入ポンプ (弱酸、アルカリ、溶剤)
• 高温 O リング シングル スプリング メカニカル シールを指定する OEM ポンプ プラットフォーム

製造業

面の平面度が 0.0009 mm 以下になるまで研磨され、光学的に検証されました。 FKM O リングは +200°C の使用温度範囲に適合しています。 8 個のシングル スプリング メカニカル シールは梱包前に寸法チェックとスプリング荷重テストが行​​われます。ご要望に応じて、適合証明書および材料証明書をご注文と一緒に発送します。

引用

シャフト サイズ、媒体温度、シャフト速度を送信して、即日見積もりを出します。在庫サイズは 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 8 シングル スプリング メカニカル シールを中国の Qixing 工場から直接購入してください。メーカー直販、OEM、卸売価格です。
