H7N マルチスプリングメカニカルシール

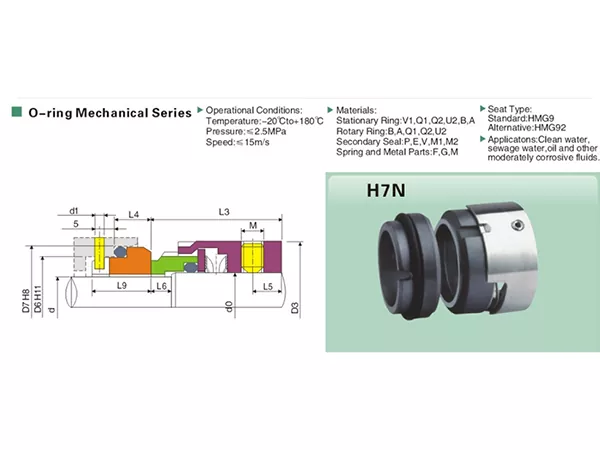

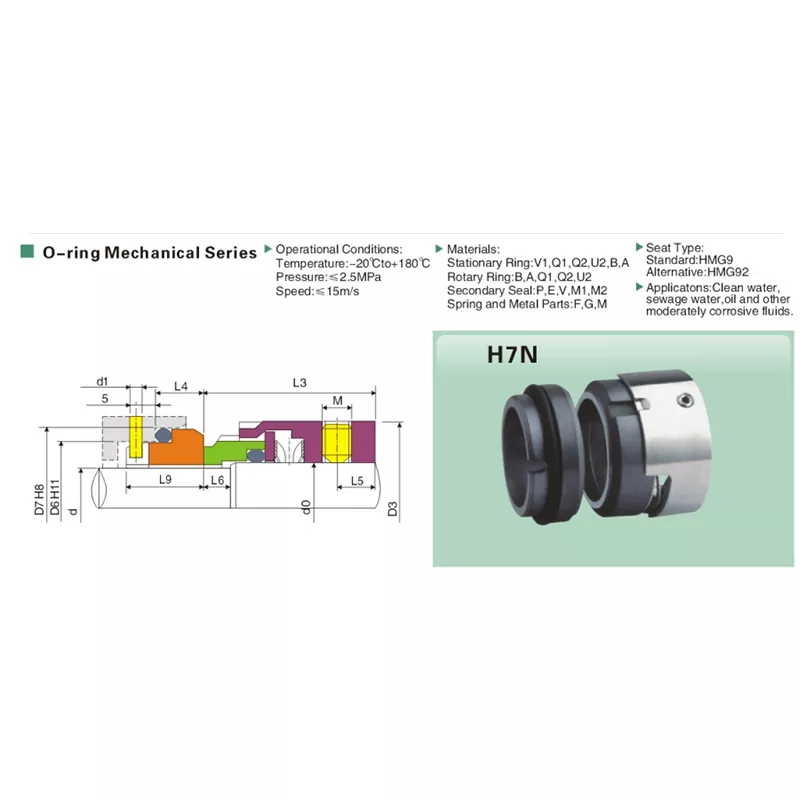

Qixing H7N マルチ スプリング メカニカル シールは、幅広い流体取り扱い用途向けに設計された O リング メカニカル シールです。シャフト サイズは 14 mm ～ 100 mm で利用でき、動作温度は -20°C ～ +180°C、圧力は最大 2.5 MPa、滑り速度は最大 15 m/s に対応します。シールは、アプリケーション要件に応じて、複数の面、二次シール、スプリング、金属部品の材料の組み合わせで構成できます。

H7N 用にリストされている一般的な媒体には、上水、下水、油、その他の中程度に腐食性の液体が含まれます。標準シートタイプはG9ですが、代替としてG92も利用可能です。

主な特長

• Oリング二次シール設計を備えたH7Nマルチスプリングメカニカルシール。
• 使用可能なシャフト サイズ範囲: 14 ～ 100 mm。
• 動作温度範囲: -20°C ～ +180°C。
• 最高使用圧力：2.5MPa。
• 最大滑走速度：15m/s。
• 標準シートタイプ: G9;代替シートタイプ: G92。
• 材質コードのオプションは、固定リング、回転リング、二次シール、スプリング、金属部品に利用できます。
• 製品仕様に記載されている上水、下水、油、その他中程度の腐食性の流体に適しています。

技術仕様

アプリケーション

H7N マルチ スプリング メカニカル シールは、以下の機器の取り扱いに考慮できます。

• きれいな水
• 下水
• 油
• その他の中程度の腐食性流体

これらのリストされたカテゴリ以外の流体については、選択する前に面とエラストマーの互換性を確認してください。

材料の選択

材料オプションは選択コードによって識別されます。利用可能なコードは次のとおりです。

• 固定リング：V1 / Q1 / Q2 / U2 / B / A
• ロータリーリング：B / A / Q1 / Q2 / U2
• 二次シール：P / E / V / M1 / M2
• バネ・金属パーツ：F/G/M

適切な H7N シールの選択方法

モデルの確認と見積りを迅速に行うために、お問い合わせの際に次の情報を提供してください。

• 必要なシャフト直径 (d)。
• 作動媒体/流体。
• 動作温度。
• 作動圧力。
• 回転速度または滑り速度。
• すでに指定されている場合は、必須の材料コードの組み合わせ。
• 必要な座席タイプ (G9 または G92) (わかっている場合)。

H7N の設計と選択に関する考慮事項

この製品は、O リング メカニカル シール シリーズの一部として H7N として分類され、マルチスプリング設計として識別されます。製品選定の際は、形名だけで判断するのではなく、シールサイズ、使用限界、シート配列、材質コードの組み合わせを実際の装置や流体の条件に合わせて選定することが最も重要です。

H7Nシリーズは軸径14mmから100mmまでをカバーします。寸法表はシャフトのサイズによって異なるため、既存のシールを交換する購入者は、注文する前にシャフトの直径と記載されている取り付け寸法を比較する必要があります。これは、H7N が既存のメカニカル シールの代替品として調達される場合に特に重要です。

製品仕様では、温度範囲は-20℃～+180℃、最大圧力は2.5MPa、最大摺動速度は15m/sとなっています。これらの値は、記載されている動作範囲を示していますが、最終的に使用可能な限界は、選択した面とエラストマー材料、処理される媒体、および実際の機器の条件によっても異なる場合があります。アプリケーションが規定の制限に近い場合は、確認のために完全な動作データを提供してください。

固定シートについては、G9 が標準オプションとしてリストされ、G92 が代替オプションとしてリストされています。交換用シールを既存の設置に適合させる場合は、回転シールアセンブリとともにシートのタイプと関連寸法を確認する必要があります。

交換および調達のマッチング

交換および購入に関する問い合わせの場合、H7N モデルの指定は出発点として役立ちますが、寸法および動作情報によって裏付けられる必要があります。次の詳細を指定すると、モデル確認時のやり取りを減らすことができます。

• 既存のシール モデルまたはリファレンス（利用可能な場合）。
• 軸径とキー取付寸法。
• ポンプまたは機器の情報（入手可能な場合）。
• 作動媒体と固体または腐食性成分が存在するかどうか。
• 通常および最大の動作温度と圧力。
• 回転速度または必要な滑り速度。
• すでに指定されている場合は、優先されるシート タイプと材質コードの組み合わせ。

オリジナルのシールが摩耗している場合、またはモデルの刻印が不明瞭な場合は、寸法の一致が特に重要になります。古いシールの鮮明な写真とシャフトサイズや使用状況も、製品マッチングのサポート情報として使用できます。

アプリケーション選択に関する注意事項

このシリーズの製品仕様には、上水、下水、油、その他の中程度の腐食性流体がリストされています。これらのカテゴリはさまざまな化学条件や動作条件をカバーしているため、流体名だけでは最終的な材料の組み合わせを決定するのに十分ではありません。下水や浮遊粒子を含む液体、および特殊な添加物を含む油や腐食性媒体の場合は、シール材質を確認する前に実際の媒体の詳細を提供してください。

製品仕様に記載されているメディア カテゴリ以外のアプリケーションの場合、Qixing は構成を提示する前に、要求された動作条件と材料の互換性を最初に確認する必要があります。これにより、H7N に対してサポートされていない汎用用途の主張を提示することが回避されます。

H7N メーカーとして Qixing を選ぶ理由

H7N マルチ スプリング メカニカル シールのメーカーおよび工場として、Qixing は、シャフト サイズ、取り付け寸法、作動媒体および動作データに基づいて製品のマッチングとカスタマイズされた選択をサポートできます。交換に関するお問い合わせの場合、当社の工場では、見積前に寸法情報と写真を参考モデルとともに確認することができます。このメーカーベースのワークフローは、購入者が提供された技術データに基づいた選択を維持しながら、要求された構成を確認するのに役立ちます。

よくある質問

H7N マルチスプリング メカニカル シールにはどのようなサイズがありますか?

製品仕様には、軸径 14 mm から 100 mm までの H7N サイズがリストされています。

H7Nの動作限界はどのくらいですか?

記載されている動作範囲は -20°C ～ +180°C、圧力は最大 2.5 MPa、滑り速度は最大 15 m/s です。

H7N はどのような流体に使用できますか?

製品仕様には、上水、下水、油、その他中程度の腐食性の流体がリストされています。

どのような座席タイプがありますか?

記載されている標準シートは G9 で、代替シートは G92 です。

正しい H7N サイズを選択するにはどうすればよいですか?

軸径から始まり、必要寸法や使用条件をサイズ表と照らし合わせてご確認ください。

H7Nは腐食性の強い流体にも使用できますか？

製品仕様には、中程度の腐食性流体のみが記載されています。より強力な腐食性媒体の場合は、選択する前に材料の適合性と完全な動作条件を確認する必要があります。

H7N の見積もりにはどのような情報を送信すればよいですか?

必要なシャフト直径、作動媒体、動作温度、圧力、速度、および既知のシートまたは材料コードの要件を送信します。交換のお問い合わせの場合は、既存の型式と製作可能な寸法をお知らせください。

G9 オプションと G92 オプションの違いは何ですか?

製品仕様では、G9 が標準シート、G92 が代替シートとして識別されます。詳細な性能比較は行っていないため、設置および寸法要件から正しい選択を確認する必要があります。

H7N の材質の組み合わせをメディアごとに変更できますか?

製品仕様には、固定リング、回転リング、二次シール、ばねおよび金属部品の複数の材料コードがリストされています。取り扱う媒体や使用条件に応じて最終的な組み合わせを選択してください。

モデル番号だけで交換用の H7N シールを注文できますか?

いつもではありません。より確実な交換マッチングを行うためには、型式の指定に加え、軸径、寸法データ、シート配列、使用条件等をご確認ください。

H7N マルチスプリング メカニカル シールのメーカー、工場、サプライヤーを探している購入者は、購入前にサイズと動作条件のマッチングを完了する必要があります。 Qixing は、工場での見積もりと生産確認の前に、シャフト直径、媒体、圧力、温度、速度、シート タイプ、利用可能な材料コードを確認することで、カスタマイズされた選択をサポートします。

H7N寸法表

寸法はミリメートルで表示されます。以下のモデル名は、七星向きの H7N の名称を使用します。
