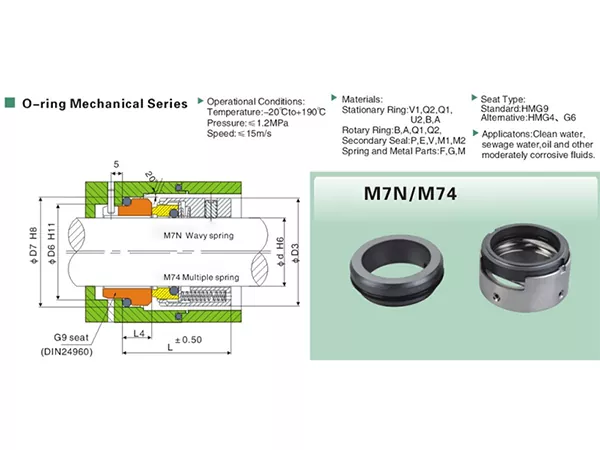

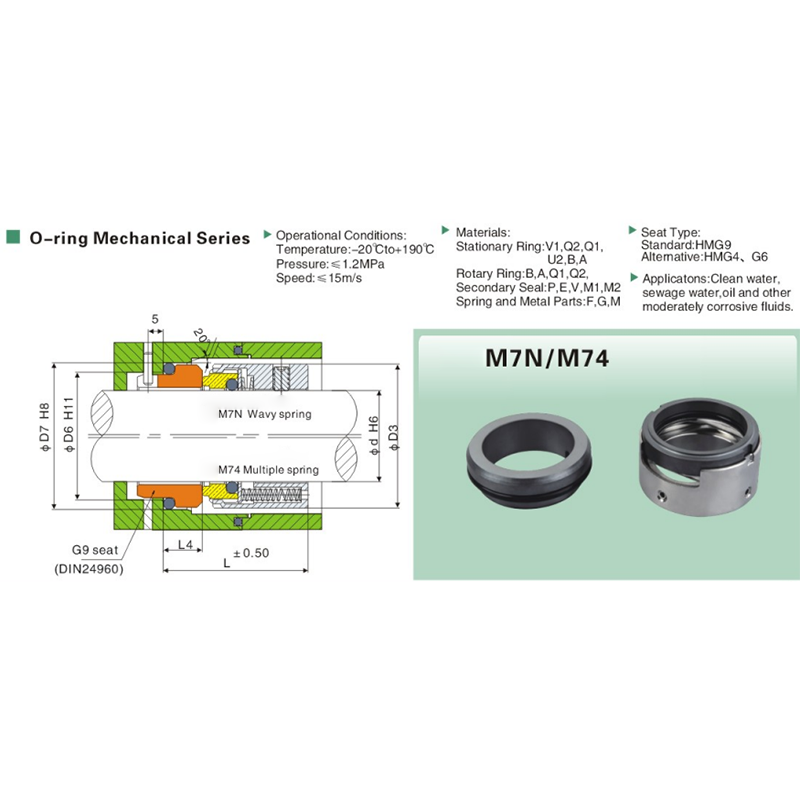

M7N マルチスプリング メカニカルシール

M7N マルチ スプリング メカニカル シールは、O リングの二次シール構成とスプリング式回転シール構造を使用しています。幅広いメートルサイズ範囲により、寸法の一致が重要な新しいポンプの構築、定期的なメンテナンス、交換プロジェクトに実用的です。

M7N サイズ システムは、シャフト直径 14 mm ～ 100 mm をカバーします。交換作業の際は、軸径と合わせてD3、D2、D1、d1、L1、L2、L3、L5、取付ねじサイズMをご確認ください。これらの寸法を合わせて製作することで、形名だけを頼りに設置する際のトラブルを回避できます。

主な特長

• 工業用ポンプ用途向けのOリングメカニカルシール。
• 使用可能なシャフト直径範囲: 14 ～ 100 mm。
• 動作温度範囲: -20°C ～ +190°C。
• 最高使用圧力：1.2MPa。
• 最大滑走速度：15m/s。
• 標準固定シート：G9。
• 代替固定座席: G6 および G4。
• シール面、二次シール、スプリング、金属部品用の複数の材料コード オプション。
• 上水、下水、油、その他中程度の腐食性の流体に適しています。
• 詳細なメートル寸法により、OEM および交換品のマッチングがサポートされます。

技術仕様

材料の選択

M7N は、さまざまな動作条件に対応するいくつかの材料コードの組み合わせをサポートしています。最終的な組み合わせは、モデル番号だけではなく、実際の媒体、温度、圧力、速度に従って選択する必要があります。

• 固定リング：V1 / Q1 / Q2 / U2 / B / A
• ロータリーリング：B / A / Q1 / Q2
• 二次シール：P / E / V / M1 / M2
• バネ・金属パーツ：F/G/M

座席の選択

G9 は M7N の標準固定シートですが、G6 と G4 は代替シート オプションとして利用可能です。交換プロジェクトの場合は、シートの構成が取り付けのフィット感に影響するため、シートのタイプを変更する前に、既存の固定シートの寸法を確認する必要があります。

申請ガイダンス

M7N マルチ スプリング メカニカル シールは、上水、下水、油、その他の適度な腐食性の流体に適しています。下水、油、または腐食性のサービスの場合は、フェースおよび二次シールの材質を検討できるように、実際の流体の組成と温度を問い合わせに含める必要があります。

アプリケーションが圧力、温度、または速度の上限近くで動作する場合、Qixing は製造前に完全な動作条件を確認することをお勧めします。

正しい M7N サイズの選択方法

• 軸径の確認 d．
• D3、D2、D1 を半径方向の取り付けスペースと照らし合わせて確認してください。
• 固定とシートの配置については d1 を確認してください。
• L1、L2、L3、L5を既存のシールまたは機器の図面と比較してください。
• ネジ固定サイズMを確認してください。
• 実際の作動媒体を提供してください。
• 動作温度、圧力、速度を提供します。
• 交換の注文の場合は、鮮明な写真、古いサンプル、または寸法図をお送りください。

置換マッチング

交換作業の際は、M7Nと形名だけでなく寸法も合わせてください。シャフト直径によって基本的なサイズが特定されますが、半径方向の寸法、軸方向の長さ、および固定の詳細も既存の設置に一致する必要があります。

七星を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。 M7N プロジェクトの場合、当社の工場は動作データ、サンプル、図面に基づいてサイズ、シート構成、材料要件、交換寸法を検討できます。

元のモデルのマーキングが不完全な場合、シャフト サイズとキーの取り付け寸法を提供することで、Qixing は見積もりと生産の前に製品のマッチングのためのより明確な根拠を得ることができます。

よくある質問

M7N マルチ スプリング メカニカル シールにはどのようなサイズ範囲がありますか?

M7N はシャフト径 14 mm ～ 100 mm に対応しています。

使用温度範囲はどのくらいですか?

動作温度範囲は-20℃～+190℃です。

最高使用圧力はどれくらいですか?

最高使用圧力は1.2MPaです。

最高滑走速度はどれくらいですか？

最大滑走速度は15m/sです。

M7N に標準装備されている固定シートはどれですか?

G9 が標準シートですが、代替として G6 と G4 も利用できます。

M7N はどのような流体に使用できますか?

一般的な媒体には、上水、下水、油、その他の中程度に腐食性の液体が含まれます。

交換する場合はどの寸法を確認すればよいですか?

d、D3、D2、D1、d1、L1、L2、L3、L5、固定ネジ M を既設と照らし合わせて確認してください。

軸径だけで注文できますか？

シャフトの直径はベースのサイズを特定しますが、残りの半径方向および軸方向の寸法も確認する必要があります。

Qixing は既存の M7N サンプルと一致しますか?

はい。 Qixing では、サンプル、写真、図面を動作条件とともに確認できます。

見積もりにはどのような情報を提供すればよいですか?

シャフトのサイズ、キーの寸法、作動媒体、温度、圧力、速度、シート要件、および入手可能なサンプルまたは図面を提供してください。

M7N寸法表

寸法はミリメートル単位です。生産前に既存の設置物と照らし合わせて重要な寸法を確認します。
