1 ゴムベローズメカニカルシール

モデル 1 ファミリは、5/8 インチから 3 インチまでの分数インチ サイズで入手可能で、寸法参照は d、D3、D7、L3、および L4 です。交換プロジェクトの場合、正しいシャフト サイズが利用可能な半径方向および軸方向の取り付けスペースにも一致する必要があるため、モデル名だけよりもこれらの寸法の方が役立ちます。

これにより、モデル 1 は置き換えプロジェクトに特に実用的になります。販売代理店やメンテナンスチームは、最も近いサイズを特定し、D3/D7 および L3/L4 を古いシールと比較し、生産前に作動媒体と動作条件を確認できます。

技術仕様

設計と設置の詳細

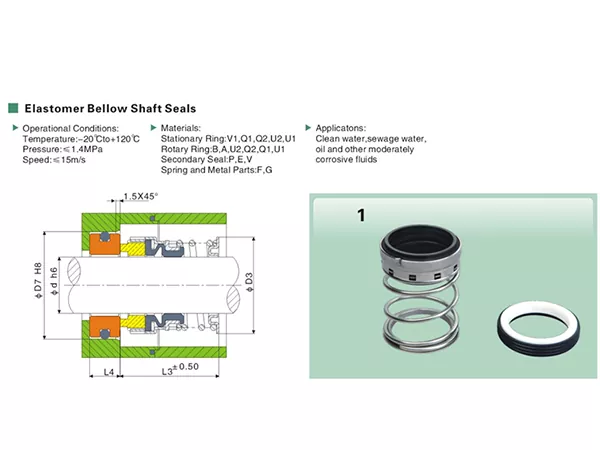

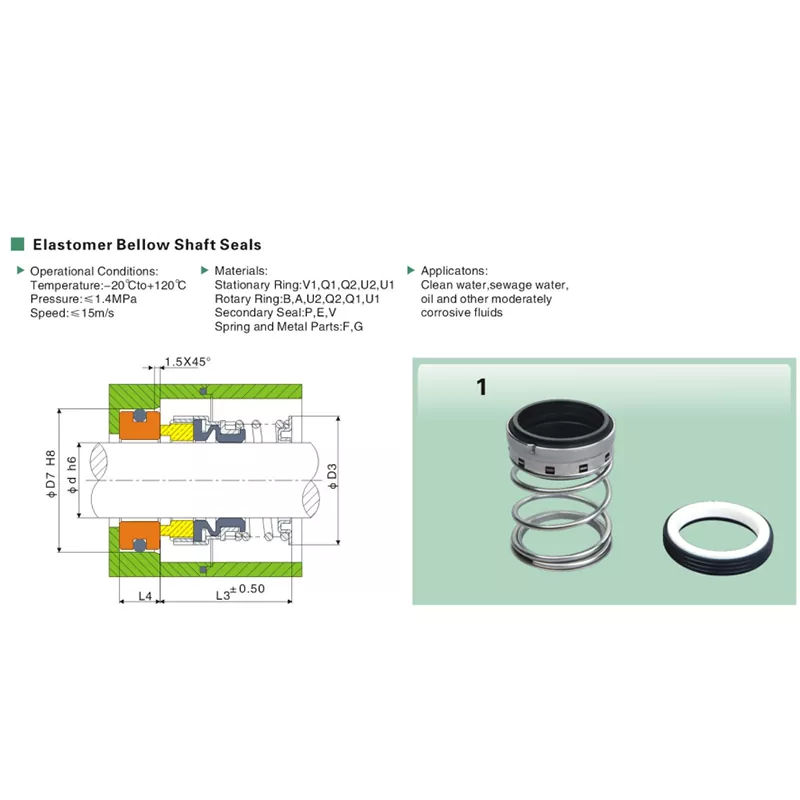

モデル 1 は、エラストマー製ベローズ回転アセンブリ、コイル スプリング、固定シートを使用しています。主な取り付け寸法には、D3、D7、L3、L4 と 1.5 × 45° の面取り基準が含まれます。注文前にこれらの寸法を確認することで、交換の不一致や取り付けの手戻りを減らすことができます。

材料コード: 媒体を使用して選択を推進する

材料オプションは選択コードによって識別されます。必要なコードがすでにわかっている場合はそれを使用するか、Qixing が適切な材料の組み合わせを検討できるように作動媒体と作動条件を提供してください。

• 固定リング: V1 / Q1 / Q2 / U2 / U1
• ロータリーリング：B / A / U2 / Q2 / Q1 / U1
• 二次シール：P/E/V
• バネ・金属パーツ：F/G

見積もりの​​場合、必要なコードをすでに知っている購入者は、それを直接送信できます。コードが不明な場合、Qixing は最終的な材料の組み合わせを確認する前に、流体と動作条件をレビューできます。

アプリケーションノート

1 ゴム製ベローズ メカニカル シールは、上水、下水、油、その他中程度の腐食性の流体に適しています。これらの条件は用途によって大きく異なる可能性があるため、実際の適合性は固形分、添加剤、濃度、温度に対して確認する必要があります。

リストに記載されている媒体以外のアプリケーション、または規定の温度または圧力制限に近いアプリケーションの場合は、製造前に材料の選択をチェックできるように、実際の媒体および使用条件を RFQ で送信してください。

交換用マッチング: 古いシールを廃棄する前に測定してください

• シャフト直径 d と分数インチ サイズがわかっている場合は記録します。
• D3 と D7 を測定して、半径方向の取り付け範囲を確認します。
• L3、L4を測定し軸方向の取付スペースを確認します。
• 完全な回転アセンブリと固定シートを別々に写真に撮ります。
• 作動媒体、温度、圧力、シャフト速度を記録します。
• 目に見えるモデルのマーキングまたは材料コードを測定値と一緒に送信してください。

Qixing がモデル 1 の RFQ を処理する方法

七星を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。モデル 1 シリーズの場合、当社の工場はサイズ参照、寸法、古いサンプルまたは図面から作業し、見積前にその情報を実際の動作条件と組み合わせることができます。

これは、古いモデルのマーキングが不完全な代替プロジェクトに特に役立ちます。 Qixing は、寸法情報とアプリケーション情報を使用して、普遍的な互換性を主張することなく、カスタマイズされたマッチングをサポートできます。

よくある質問

1 ゴムベローズメカニカルシールのサイズは何ですか?

利用可能なサイズは 5/8 インチから 3 インチまであり、シャフト直径は 15.875 mm ～ 76.2 mm に対応します。

モデル 1 シールの動作限界はどれくらいですか?

動作範囲は-20℃～+120℃、圧力は最大1.4MPa、滑り速度は最大15m/sです。

モデル 1 にはどのようなメディアがリストされていますか?

上水、下水、油、その他中程度の腐食性の液体。

交換する場合はどの寸法を確認すればよいですか?

キーの交換寸法には、d、D3、D7、L3、L4 が含まれます。注文する前に、これらの値を既存のインストールと比較してください。

軸径のみで注文できますか？

シャフト直径によってサイズ範囲が決まりますが、交換プロジェクトの場合は D3、D7、L3、L4 も確認する必要があります。

どのような材料オプションが利用可能ですか?

選択可能な材料は、固定リング、回転リング、二次シール、ばねおよび金属部品のコードによって指定されます。適切な組み合わせを確認するためにサポートが必要な場合は、Qixing にお問い合わせください。

Qixing はサンプルから代替品を製造できますか?

Qixing は、サンプル、図面、写真、寸法を動作条件とともに確認して、カスタマイズされたマッチングを行うことができます。

このシールは腐食性の化学薬品に適していますか?

腐食サービスの場合は、製造前に材料の組み合わせをレビューできるように、実際の化学物質および動作条件を提供してください。

RFQ には何を含めるべきですか?

シャフトサイズ、D3/D7/L3/L4 寸法、媒体、温度、圧力、速度、古いシールの写真やモデルの刻印をお送りください。

Qixing は OEM 注文をサポートしていますか?

はい。 Qixing は、寸法、サンプル、図面、運用データに基づいて OEM 要件と交換要件を検討できます。

モデル1寸法表

寸法はミリメートルで表示されます。以下のモデル名では、七星向きモデル 1 の指定が使用されています。
