2100 ゴムベローズメカニカルシール

工業用プロセスポンプ、中圧化学物質移送スキッド、および単一スプリングのゴム製ベローズ設計が依然として商業的に合理的であるものの、ポンプがカタログ条件よりも激しく動作するような製油所ユーティリティサービスの場合、2100 ゴム製ベローズメカニカルシールがアップグレードパスとなります。中国の七興工場から直接購入してください。同日見積、工場価格設定、OEM、世界中への卸売供給が可能です。

ラバーベローズファミリーの中で 2100 が位置する場所

圧力-速度マップ上にデューティポイントをプロットすると、メカニカルシールの選択が明確になります。以下の表は、ゾーン別のゴム ベローズ メカニカル シール ファミリ (軽負荷用、汎用、工業用標準、工業用重負荷、および過酷な負荷用) を示しています。 2100 は産業用の負荷が高いゾーンを占めます。

読書メモが2冊。第一に、実際のアプリケーションではゾーンが重複しています。8 m/s での 1.5 MPa の負荷は工業標準のシールで実行できますが、より保守的に工業用の 2100 で規定されています。第二に、工業用の高負荷と過酷な負荷の境界は、単一スプリングのゴム ベローズ構造とマルチ スプリング構造の境界でもあります。 1.8 MPa または 15 m/s を超える場合、Qixing はゴム製ベローズ設計を設計限界を超えて推し進めるのではなく、891 マルチスプリング ファミリに移行することをお勧めします。

2100ゴムベローズメカニカルシール仕様

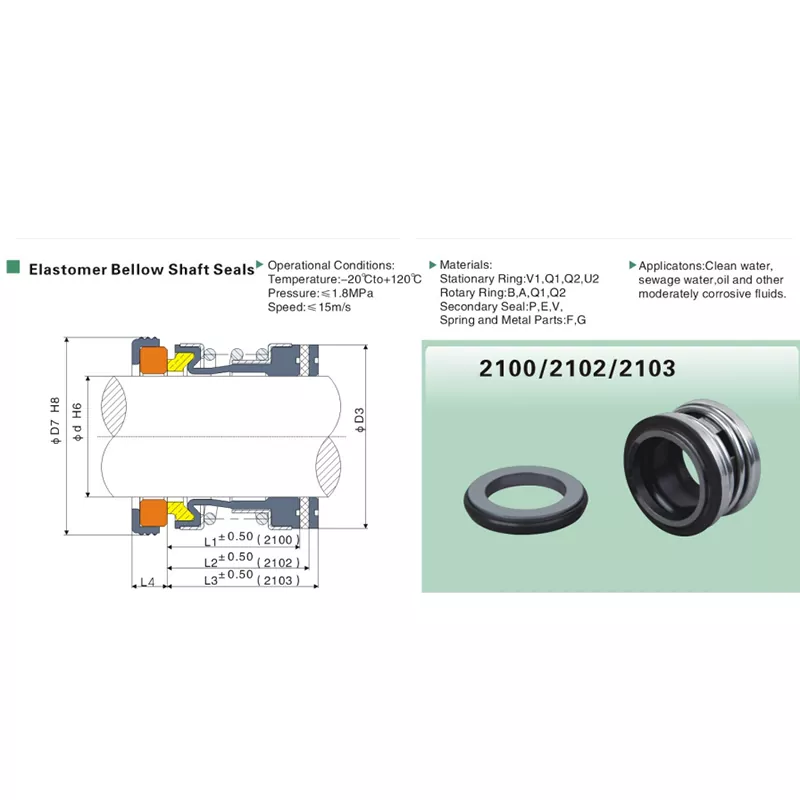

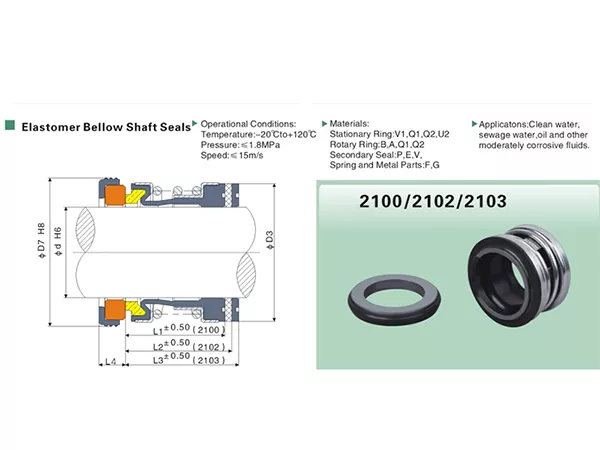

寸法表

すべての寸法はミリメートル単位です。 2100 は、標準カタログ在庫として 10 mm ～ 100 mm のメートル サイズで供給されます。 3/8 インチから 4 インチまでのインチ単位の分数サイズはご要望に応じてご利用いただけます。在庫のないサイズの場合、通常納期は 15 ～ 25 日です。

2100 アドレスの一般的な障害モード

4 つの故障モードは、設計された PV エンベロープを超えて押し込まれた場合の、標準的なゴム製ベローズ メカニカル シールのほぼすべての早期故障の原因となります。 2100 は以下のそれぞれを中心に設計されています。

故障モード: 圧力下でのベロー押出

根本的な原因：シャフトスリーブに対して圧縮されたエラストマーベローズがランニングギャップに押し込まれて裂け、すぐに漏れが発生します。標準的な NBR または EPDM ベローズでは、1.0 MPa を超える圧力で一般的です。

2100 では次のように対処しています。2100 ベローズ プロファイルは高応力ショルダーで強化されており、FKM コンパウンドは 1.2 MPa を超える圧力用に標準として提供されています。ベローズ形状により、圧力荷重が接着ラインに集中するのではなく分散されます。

故障モード: 高速でのフェースの過熱

根本的な原因：カーボンおよびセラミックの面は、PV 製品に比例して摩擦熱を発生します。シャフト速度が 13 m/s を超えると、標準的なフェースの組み合わせではシール チャンバーの放熱能力を超え、フェースに光沢が生じたり亀裂が入ったりします。

2100 では次のように対処しています。2100 には、セラミック / カーボンではなく、SiC / SiC または TC / SiC フェースの組み合わせが標準で付属しています。炭化ケイ素と炭化タングステンはセラミックよりもおよそ 5 ～ 10 倍速く熱を放散し、フェースの界面を 15 m/s エンベロープまでの熱許容範囲内に保ちます。

故障モード: サイクル圧力下でのばね疲労

根本的な原因：標準的なゴム製ベローズ シール内のステンレス コイル スプリングは、設計圧力で約 1,000 万サイクルに耐えられるサイズです。ポンプを 1.5 ～ 1.8 MPa で頻繁に起動/停止サイクルを繰り返して運転すると、フェースが摩耗する前にスプリングが疲労します。

2100 では次のように対処しています。Qixing 2100 は、上部 PV エンベロープに合わせたサイズの複数のスプリング (単一のらせん状スプリングではなく) を使用し、荷重を分散し、疲労寿命を通常 3,000 万サイクルまで延長します。 SS316 およびハステロイ スプリングのオプションは、塩化物および化学サービスに利用できます。

故障モード: シャフトスリーブ上のドライブカラーのスリップ

根本的な原因：ゴムベローズ自体がスリーブの締りばめを通じて回転面を駆動します。高トルク（高圧×シャフト速度）がかかると、ゴムがスリーブ上で滑り、フェースが回転駆動を失い、シールが開きます。

2100 では次のように対処しています。2100 ドライブ カラーは、ゴムの摩擦のみに依存するのではなく、ポジティブ エンゲージメント キーを使用してスリーブに対して機械的に保持されます。定格 PV エンベロープ内の動作条件に関係なく、スリップは解消されます。

サービスの重要度別の業界とアプリケーション

適度に要求の高いサービス

水処理、軽化学サービス、食品および飲料の加工、医薬品 CIP ループ、および標準のゴム製ベローズ シールが PV 天井近くに押しつけられる HVAC プラント ルームにおける工業用ブースターおよび移送ポンプ。

要求の厳しいサ​​ービス

製油所ユーティリティポンプ (冷却水、酸性水移送)、パルプおよび紙ストックポンプ、最大 1% の TSS を含む鉱山スラリー移送、海洋海水冷却ポンプ、および中程度の濃度での耐薬品性の工業用移送。

OEMポンプ構築サービス

OEM ポンプ プラットフォームへの 2100 ゴム ベローズ メカニカル シールの卸売供給。設計ポンプの義務が 2100 PV ゾーン内に該当し、購入者が年間ボリューム価格でプライベート ラベルまたはノーブランドの供給契約を希望している場合に適用されます。

Qixing が上部 PV エンベロープ用の 2100 を構築する方法

3 つの製造上の決定により、同じ公称寸法で Qixing 2100 が一般的なゴム製ベローズ メカニカル シールから区別されます。まず、ばね冶金は注文された動作条件に適合します。水および穏やかな用途には SS304、塩化物暴露には SS316、化学用途にはハステロイ C が使用されます。ばね荷重は、寸法検査工程でマスターゲージに照らしてバッチごとに検証されます。

第二に、フェイスマテリアルはアップグレードではなくデフォルトとしてのハードペアリングに偏っています。汎用のゴム製ベローズ シールはセラミック / カーボンを出荷しますが、Qixing 2100 は、購入者がソフト ペアリングを指定しない限り、SiC / SiC または TC / SiC を出荷します。よりハードなデフォルトが、シールを上部 PV エンベロープに通します。面の平面度は 0.0009 mm 以下になるまで研磨され、組み立て前に光学的に検証されます。

第三に、完成したすべての 2100 は、梱包前に定格圧力の 1.5 倍の水で 2 分間動的テストが行​​われ、テスト結果がユニットのシリアル番号と照合して記録されます。 OEM および認定の注文の場合、適合証明書、材料証明書、寸法検査レポートが追加料金なしで出荷品に同梱されます。

Qixing 2100 を直接購入する

ポンプのデューティポイント (圧力、シャフト速度、媒体、シャフト直径、温度) を Qixing に送信すると、アプリケーション エンジニアリング チームが、見積前に 2100 ゴム ベローズ メカニカル シールが正しい PV ゾーンに適合するかどうかを確認します。在庫サイズの場合は 3 ～ 7 日で発送されます。 OEM カスタム構成には 15 ～ 25 日かかります。同日の工場見積、卸売価格および OEM 価格設定、完全なトレーサビリティ文書。 2100 を中国の工場から直接購入するには、Qixing にお問い合わせください。
