FBDゴムベローズメカニカルシール

FBD ラバー ベローズ メカニカル シールは、二次シーリングおよび補償システムの一部としてエラストマー ベローズを使用します。コンパクトなマルチスプリング設計と比較して、単一スプリングの配置により、FBD はスプリング領域の周囲に比較的オープンな構造を実現し、適切なポンプ動作における汚れや詰まりを軽減します。

回転リングは、ベローズがトルクを伝達して軸方向の動きに対応しながら、有用な浮遊動作を維持するように設計されています。交換プロジェクトの場合は、製造前にシャフトのサイズを主要な半径方向および軸方向の寸法とともに確認する必要があります。

主な特長

• 片バネゴムベローズメカニカルシール。
• エラストマーベローズは二次的なシールと軸方向の補償を提供します。
• オープンシングルスプリング構造により、スプリング詰まりのリスクが軽減されます。
• 幅広いポンプ交換やOEM用途に適しています。
• 複数のシール面、エラストマー、スプリング、金属材料の組み合わせが利用可能です。
• 水、油などの弱腐食性流体の用途に合わせて材質をご確認の上選定可能です。
• 詳細なサイズ参照は、寸法置換マッチングをサポートします。
• Qixing は、寸法、サンプル、設備図面からのカスタマイズされたマッチングをサポートします。

技術仕様

材料の選択

FBD は、さまざまなフェイス、シート、エラストマー、金属素材で構成できます。正しい組み合わせは実際の流体、温度、圧力、速度によって異なりますので、製造前に使用条件を確認する必要があります。

• シール面：SiC / TC / カーボン
• 固定シート：カーボン/SiC/TC/セラミック
• エラストマー：NBR / EPDM / バイトン
• スプリング：SS304 / SS316
• 金属パーツ：SS304 / SS316

単一スプリング構造が重要な理由

FBD を選択する一般的な理由は、単一スプリングのレイアウトです。スプリングがシャフトの周囲で複数の小さなコイルに分割されていないため、適切な使用条件下ではスプリング領域に堆積物が溜まりにくい構造となっています。回転アセンブリはまた、補償のために軸方向の動きを保持し、シールが動作するときに面接触を維持するのに役立ちます。

申請ガイダンス

FBD ラバー ベローズ メカニカル シールは、水、油、その他の弱腐食性流体を扱うポンプ用途で一般的に使用されます。実際の媒体に合わせて材料の組み合わせを選択してください。たとえば、機械的寸法が同じであっても、エラストマーの適合性は、水、油、化学薬品の用途によって異なる場合があります。

固体、濃縮化学薬品を使用するアプリケーション、または上限温度、圧力、または速度制限に近い動作の場合は、製造前に構成をレビューできるように完全な使用条件を提供します。

正しいFBDシールの選択方法

• 軸径または既存のFBDサイズをご確認ください。
• 回転アセンブリと固定シートの半径寸法を確認してください。
• 軸方向の取り付け長さを確認してください。
• 実際の作動媒体を提供してください。
• 動作温度、圧力、シャフト速度を提供します。
• 必要なフェイス、シート、エラストマー材質を確認してください。
• 交換の注文の場合は、鮮明な写真、古いサンプル、または寸法図をお送りください。

置換マッチング

交換作業の場合、形名だけでは不十分です。シャフト径、シール外径、シート径、軸方向長さを既存のシールまたは機器の図面と比較する必要があります。これは、いくつかのメーカーが FBD スタイルの指定を使用しているものの、わずかに異なる寸法規則を発行している場合に特に重要です。

七星を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。 FBD プロジェクトの場合、当社の工場は動作データ、サンプル、図面に基づいてサイズ、材質、交換寸法を検討できます。

元のモデルのマーキングが不完全な場合、シャフト サイズとキーの取り付け寸法を提供することで、Qixing は見積もりと生産の前に照合のためのより明確な基準を得ることができます。

よくある質問

FBDゴムベローズメカニカルシールとはどのようなシールですか？

これは、ポンプおよび交換用途向けに設計されたシングルスプリング エラストマー ベローズ メカニカル シールです。

FBD はなぜ単一のスプリングを使用するのですか?

シングルスプリングのレイアウトは比較的オープンなスプリング構造を提供し、適切な使用条件下でスプリングが詰まるリスクを軽減します。

使用温度範囲はどのくらいですか?

FBD は、選択した材料に応じて、-20°C ～ +200°C の温度に設定できます。

最高使用圧力はどれくらいですか?

記載されている最大圧力は 2.7 MPa です。

最高滑走速度はどれくらいですか？

記載されている最大滑走速度は 25 m/s です。

シール面にはどのような材質がありますか?

利用可能なフェースオプションには、SiC、タングステンカーバイド、カーボンが含まれます。

どのエラストマーが利用可能ですか?

一般的なエラストマーのオプションには、NBR、EPDM、バイトンなどがあります。

FBD シールはどのような流体に対応できますか?

一般的な用途には、水、油、その他の弱腐食性流体が含まれます。最終的な適合性は、選択した材料と実際の動作条件によって異なります。

代替見積もりにはどのような情報を提供すればよいですか?

シャフトのサイズ、キーの寸法、作動媒体、温度、圧力、速度、古いシールの写真、サンプル、または図面を提供してください。

Qixing は FBD シールをカスタマイズできますか?

Qixing は、寸法、材質、動作条件に基づいてカスタマイズ要件や交換要件を検討できます。

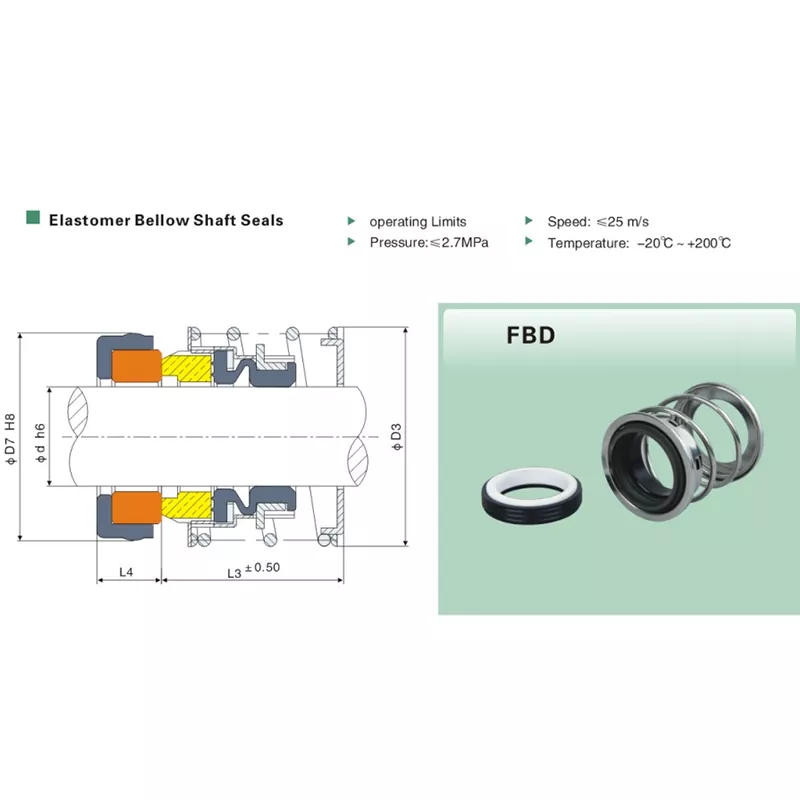

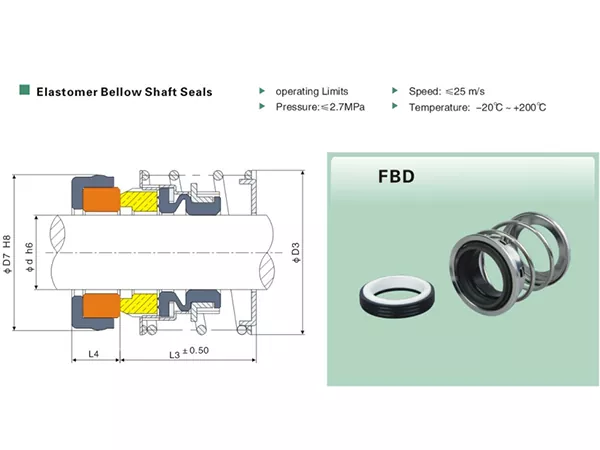

FBD 寸法リファレンス

以下の表は、寸法一致のために一般的に使用される FBD サイズの基準を示しています。製造前に、既存の設備と照らし合わせて最終寸法を確認する必要があります。
