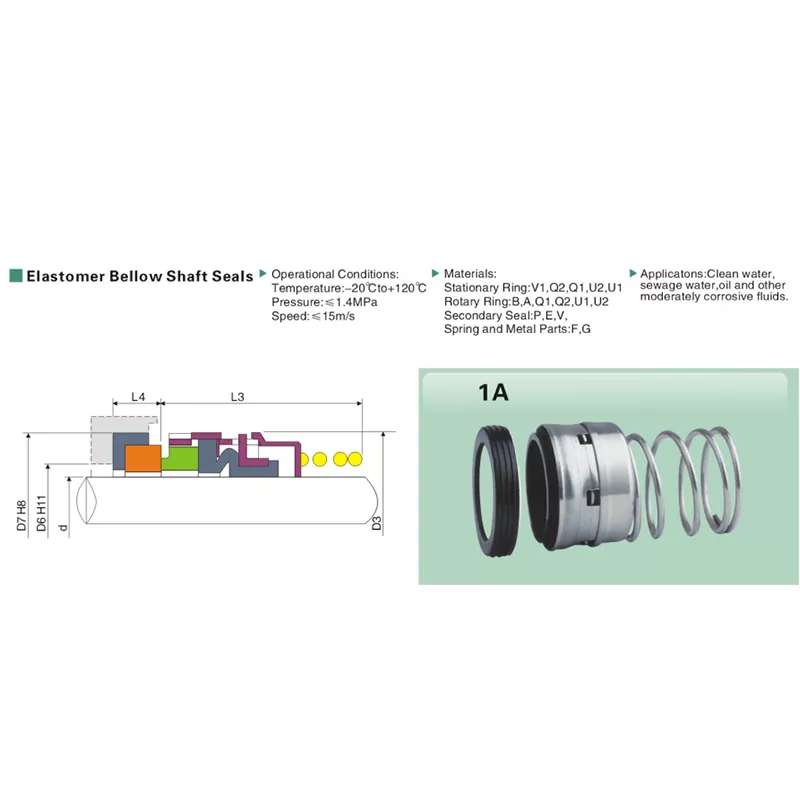

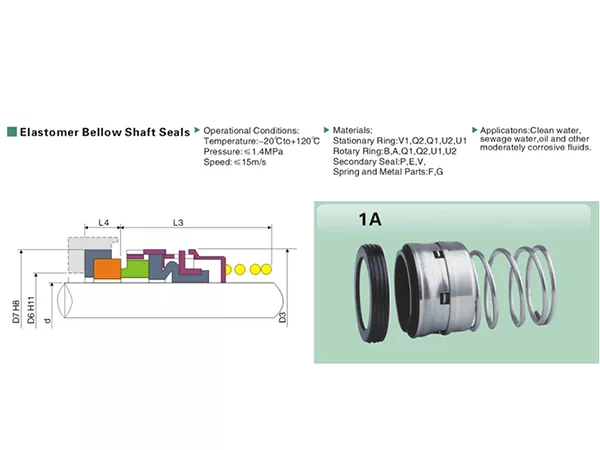

1A ゴムベローズメカニカルシール

1A ラバー ベローズ メカニカル シールは、0.375 インチから 4.000 インチまでの詳細なインチサイズ範囲と 14 mm ～ 100 mm のメートル基準範囲で利用可能です。バイヤーはインチまたはメトリックのシャフト サイズから RFQ を開始し、生産前に取り付け寸法を確認できます。

1A を単なるモデル名として扱う代わりに、Qixing はシャフト サイズ、D3/D6/D7 寸法、および L3/L4 軸方向寸法を使用して、既存のシールまたは機器の図面と一致させることができます。

技術仕様

1A データセットの違い

1A 次元セットには、D3 と D7 に加えて D6 が含まれます。 d、L3、L4 と合わせて、これらの寸法は、交換の確認と取り付けの一致のためのより詳細な基準を提供します。

別のメートル参照表には d、D3、L3 の値が記載されているため、メートルのシャフト サイズを扱う購入者にとって 1A を簡単に指定できます。

材料コードのオプション

• 固定リング: V1 / Q1 / Q2 / U2 / U1
• ロータリーリング：B / A / U2 / Q2 / Q1 / U1
• 二次シール：P/E/V
• バネ・金属パーツ：F/G

材料の選択はコードによって指定されます。必要なコードが不明な場合は、Qixing が適切な組み合わせを検討できるように、媒体と使用条件を提供してください。

申請と義務の審査

1A は、上水、下水、油、その他の中程度の腐食性流体に適しています。特殊なメディアの場合は、最終的な材料を選択する前に、実際の化学組成と使用条件を確認してください。

媒体に固体、添加剤、または腐食性成分が含まれている場合は、実際の使用に照らしてシール構成を検討できるように、実際の流体の詳細と温度を問い合わせに含めてください。

インチまたはメートル?見積依頼の開始方法

交換用マッチングチェックリスト

• 既存のシールがインチ シャフト サイズまたはメートル シャフト サイズのどちらで選択されたかを識別します。
• 摩耗したモデルの刻印だけに頼るのではなく、シャフト直径 d を正確に測定してください。
• アクセス可能な場合は、D3、D6、および D7 を記録します。
• 軸方向のフィットについては L3 と L4 を記録します。
• 完全な回転アセンブリと固定シートの鮮明な写真を撮ります。
• 媒体、温度、圧力、速度を提供します。
• 既知の材料コードまたは機器の図面参照を送信します。

注文メモ

1.375 インチのサイズについては、ご注文前に Qixing で D6 の寸法をご確認ください。

1A に Qixing を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。 1A の場合、当社の工場はインチまたはメトリック サイズのリファレンス、サンプル、図面、測定された設置寸法に基づいて作業し、OEM および交換プロジェクトをサポートできます。

購入プロセスは簡単です。サイズ システムを特定し、重要な寸法を確認し、関税条件を確認してから、材料と生産要件を最終決定します。

よくある質問

1A ゴム ベローズ メカニカル シールにはどのようなサイズ範囲が記載されていますか?

インチ表は 0.375 インチから 4.000 インチまでです。別のメートル参照表には、14 mm から 100 mm までのシャフト サイズがリストされています。

1A にはどのような動作限界が示されていますか?

動作範囲は-20℃～+120℃、圧力は最大1.4MPa、滑り速度は最大15m/sです。

どのようなメディアが掲載されていますか?

上水、下水、油、その他中程度の腐食性の液体。

インチサイズとして公開されている寸法はどれですか?

主なインチサイズの寸法には、d、D3、D6、D7、L3、および L4 が含まれます。

メトリック参照テーブルは何を提供しますか?

14 ～ 100 mm の基準サイズのメートル サイズ、d、D3、および L3 値を提供します。

交換注文にメトリック テーブルだけを使用できますか?

これは出発点としては役立ちますが、実際の設置寸法は製造前に確認する必要があります。

どのような材料コードがリストされていますか?

固定リング: V1/Q1/Q2/U2/U1;ロータリーリング: B/A/U2/Q2/Q1/U1;二次シール: P/E/V;バネ・金属パーツ：F/G。

1.375 インチの列にチェックのフラグが付いているのはなぜですか?

製作前に1.375インチサイズのD6寸法をご確認ください。

交換見積もりの​​ために Qixing に何を送ればよいですか?

インチまたはメートルのシャフト サイズ、D3/D6/D7/L3/L4 の寸法 (可能な場合)、動作媒体、温度、圧力、速度、古いシールの写真をお送りください。

Qixing はカスタマイズされた 1A シールを製造できますか?

Qixing は、サンプル、図面、測定値、動作データを使用して、OEM および交換の要件をレビューできます。

1Aインチサイズ寸法表

寸法は、インチサイズの基準となる最初の列を除き、ミリメートル単位です。

注文メモ:製作前に1.375インチサイズのD6寸法をご確認ください。

1A メトリック参照テーブル
