58B ケミカルポンプメカニカルシール

58B ケミカル ポンプ メカニカル シールは、一見すると 58U と密接に関連しているように見えますが、どちらも腐食サービス向けに配置されています。ただし、製品仕様では、58B/59B ファミリの圧力制限は 2.5 MPa と高く設定されていますが、58U/59U ファミリでは 1.2 MPa となっています。そのため、58B が普遍的に「優れている」というわけではありませんが、購入者が 2 つの類似したモデル ファミリーから選択する際に、意味のある選択の質問となるのは確かです。

したがって、産業用バイヤーにとって実際的な問題は、単に「耐薬品性シールが必要か?」ということではありません。それは、「どのような薬品を、どのような温度、圧力で、どのような設置寸法を必要とする装置なのか？」ということです。

58B の概要

58B 対 58U: 最も有益な違いは圧力です

58B/59B ファミリは、58U/59U ファミリよりも高い圧力定格を備えています。選択の際は、実際の化学媒体および装置の条件とともに、記載されている動作限界を使用してください。

58B RFQ はモデルコードではなく媒体から始める必要があります

「強腐食性流体」は便利なカテゴリですが、化学的適合性チャートではありません。 Qixing が 58B 構成を確認する前に、購入者は実際の液体、既知の場合はその濃度、通常温度と最高温度を特定する必要があります。腐食性は濃度や温度によって変化する可能性があり、技術仕様には完全な互換性表ではなく材料コードのみが記載されているため、これらの詳細は重要です。

座席の選択

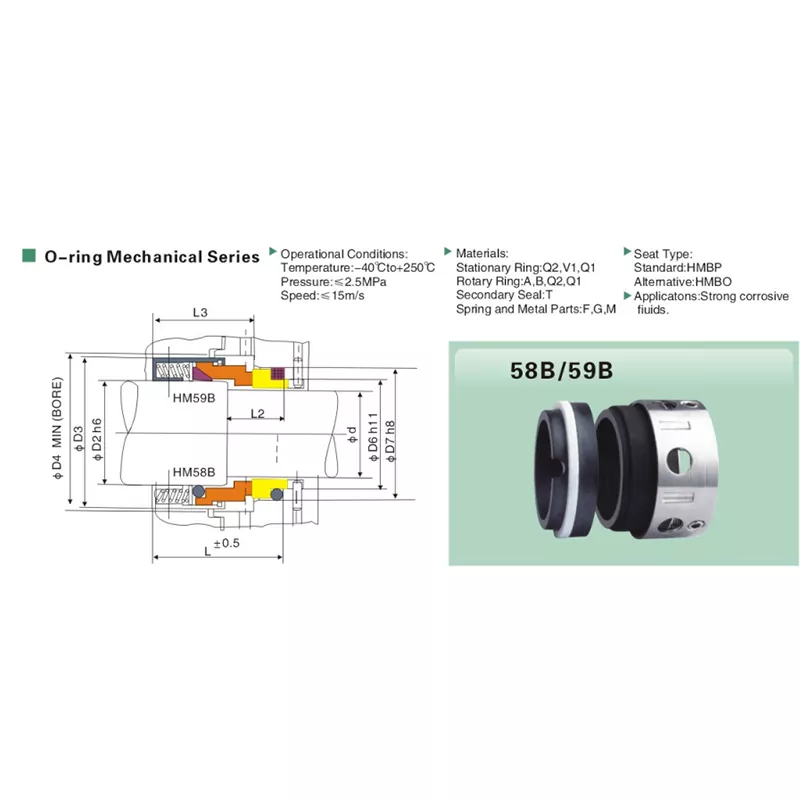

58B/59B を組み合わせたページには、BP が標準固定シートとして、BO が代替シートとしてリストされています。 58U/59U ページとは異なり、58B/59B 図面ではテキスト内で各モデルに 1 つの座席コードが明確に割り当てられていません。そのため、このページでは BP/BO 情報を家族レベルで保持し、58B ごとに 1 つの特定の座席を使用する必要があるとは主張しません。

交換作業の場合は、可能な限り既存の固定シートを写真に撮り、測定する必要があります。これは、技術仕様自体に明示的に記載されていない座席の割り当てを強制するよりも信頼性の高い照合基準です。

58B/59B テーブルの追加寸法が重要

58U/59U の表と比較すると、58B/59B ページには、D3、D4、L、L3、d6、D7 に加えて D2 と L2 が含まれています。同じシャフト直径を持つ 2 つのシールでも、周囲の設置範囲内で異なる可能性があるため、これらの追加寸法は交換作業時に役立ちます。

• シャフト直径 d から始めます。
• 半径方向の取り付けエンベロープの周囲の D2、D3、および D4 を確認します。
• L、L2、L3の軸方向のスペースを確認してください。
• シャフト・シート側のd6、D7を確認してください。
• 旧モデルの刻印が不完全な場合は、鮮明な写真をお送りください。

材料コードのオプション

製品仕様ページには、材料の選択肢がフルネームではなくコードとしてリストされています。このページでは、これらのコードを推測資料に変えるのではなく、印刷されたものを正確に保持します。

• 固定リング：Q2 / V1 / Q1
• ロータリーリング：A / B / Q2 / Q1
• 二次シール：T
• バネ・金属パーツ：F/G/M

バイヤーが古い材料コードをすでに知っている場合は、そのコードを RFQ に含めることができます。そうでない場合は、化学媒体と操作条件を送信して、材料の選択を検討することをお勧めします。

七星を選ぶ理由

サイズ行で58Bサイズが存在することが確認できます。そのサイズ、材料の組み合わせ、シートの配置が特定の腐食プロセスに適合するかどうかを購入者に伝えることはできません。 Ningbo Yade Fluid Connector Co.,Ltd のメカニカル シール ブランドである Qixing は、工業用バイヤー向けにメカニカル シールを製造および供給しており、見積り前にそれらの詳細を一緒に確認することができます。

OEM または交換プロジェクトの場合、開始点は図面、古いシール、寸法測定値、モデル参照、または動作データになります。目標は、モデル番号だけに依存するのではなく、実際の任務と一致することです。

よくある質問

58B ケミカルポンプメカニカルシールにはどのようなサイズがありますか?

58B/59B 共通テーブルは、14 mm から 100 mm までのシャフト サイズをカバーします。

58B/59B ファミリにはどのような圧力が記載されていますか?

最高圧力は2.5MPaです。

58U ファミリと比較してどうですか?

付属の 58U/59U のページには最大 1.2 MPa までの圧力が記載されていますが、58B/59B のページには最大 2.5 MPa までの圧力が記載されています。

記載されている温度と速度はどれくらいですか?

動作温度範囲は-40℃～+250℃、最大摺動速度は15m/sです。

どのようなメディアが掲載されていますか?

用途欄には「強腐食性流体」と記載されています。詳細な化学物質リストは提供されていません。

58B はどの固定シートを使用しますか?

58B/59B を統合したページには、シリーズ レベルで BP が標準、BO が代替としてリストされていますが、テキスト内で 1 つの座席コードが 58B に明確に割り当てられていません。交換作業の際は既存シートを確認してください。

D2 と L2 が表に含まれているのはなぜですか?

これらは寸法テーブルの一部であり、置換のマッチングに役立つ追加の半径方向および軸方向の情報を提供します。

シャフトサイズだけで注文できますか？

シャフトのサイズが最初のチェック項目ですが、腐食サービスの選択では、媒体、温度、圧力、寸法、材料の要件も確認する必要があります。

Qixing は 58B をカスタマイズできますか?

Qixing は、図面、サンプル、寸法、動作条件に基づいてカスタマイズされたマッチングをサポートできます。標準以外の要件については、ケースバイケースで確認する必要があります。

58B寸法表

寸法はミリメートルで表示されます。以下のモデル名では、七星向き 58B の指定が使用されています。
