58U ケミカルポンプ メカニカルシール

多くの標準的なメカニカル シールの場合、購入者はシャフト サイズから始めて、次に寸法を検討します。 58U ケミカル ポンプ メカニカル シールの場合、媒体は議論のかなり早い段階で移動する必要があります。製品仕様では、特に 58U/59U ファミリを強力な腐食性流体に割り当てているため、流体の組成、濃度、温度が正しい選択の中心となります。

それによって購入の会話が変わります。 58U に関するお問い合わせは、「40 mm が必要です」で終わるべきではありません。 Qixing は、構成を確認する前に、液体が何であるか、動作温度、圧力、速度、および既知の材料コード要件も把握している必要があります。

技術的な操作ウィンドウ

58U 対 59U: 同じファミリー、異なる座席参照

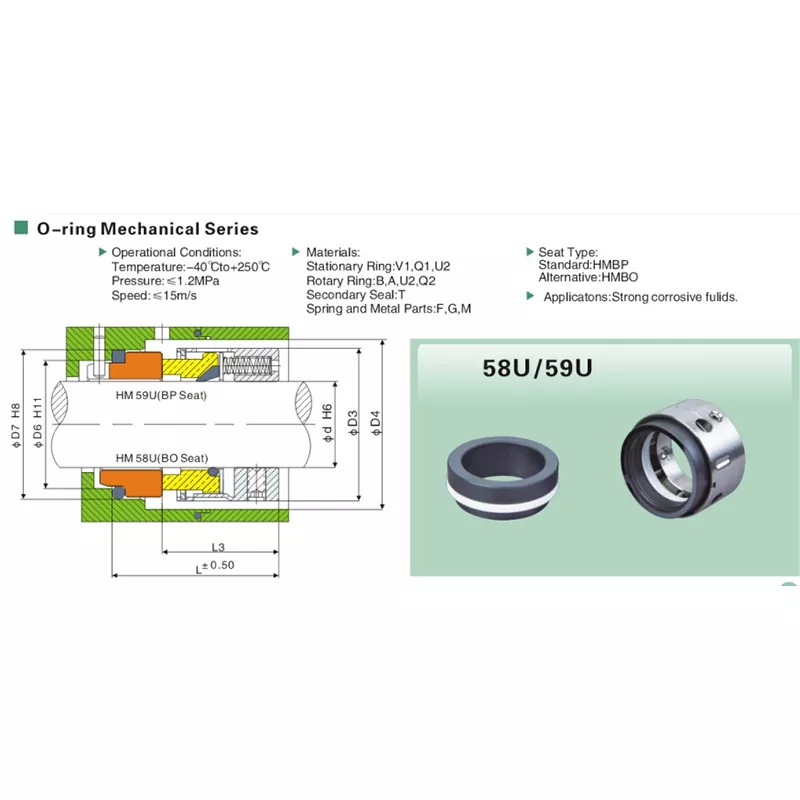

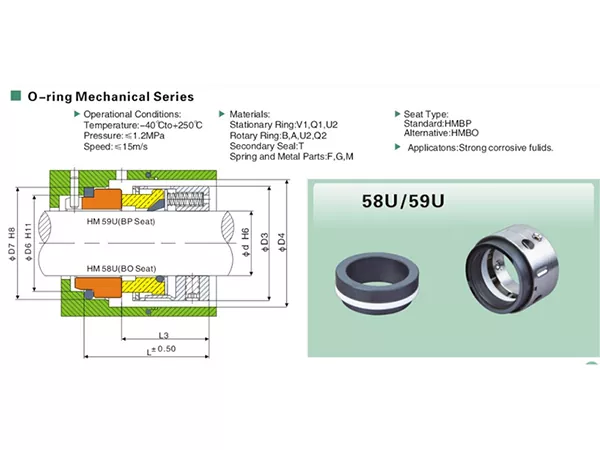

製品仕様では、58U と 59U を 1 ページにまとめ、1 つの共有寸法テーブルを使用します。ただし、断面図では 58U には BO シートが、59U には BP シートが付いています。同時に、シリーズノートには、BPが標準シートであり、BOが代替シートであると記載されています。

58U の場合、モデル固有の重要な詳細は BO シートの配置です。家族の名前だけに頼るのではなく、交換照合の際に座席を確認してください。

-40°C ～ +250°C の範囲について注意深く読む必要がある理由

動作温度範囲は-40℃～+250℃です。これは、すべての材料とコードの組み合わせが範囲全体にわたって自動的に適していることを意味するものではありません。化学的適合性と温度耐性は、選択したシール面と二次シールによって異なります。

上限温度または下限温度に近い腐食性サービスの場合、問い合わせには実際の流体と温度を含める必要があります。これにより、製品仕様の制限を普遍的な保証として扱うのではなく、意図された義務に照らして材料の選択を見直すことができます。

耐薬品性は単一の材料ではありません

材料オプションはコードによって識別されます。必要なコードが不明な場合は、Qixing が適切な組み合わせを検討できるように、媒体と使用条件を提供してください。

• 固定リング：V1 / Q1 / U2
• ロータリーリング：B / A / U2 / Q2
• 二次シール：T
• バネ・金属パーツ：F/G/M

ウェブサイトの変換の場合、これはまた便利です。古い材料コードを知っているバイヤーはそれを直接送信できますが、コードを知らないバイヤーは媒体、濃度、温度を提供して Qixing に確認させることができます。

腐食サービスに関する問い合わせチェックリスト

58U の交換を推測ではなく測定する必要がある場合

58U/59U ファミリは、14 mm ～ 100 mm をカバーする 1 サイズのテーブルを共有します。交換注文の場合は、シャフト直径が最初のチェックですが、古い取り付けで測定が可能な場合は、D3、D4、L、L3、D6、D7 の順にチェックする必要があります。

これは、古い銘板やシールのマーキングが不完全な場合に特に重要です。固定シートの鮮明な写真も、古いアセンブリが 58U BO シートの配置に従っているかどうかを確認するのに役立ちます。

58U が化学物質処理プロジェクトに適合する場所

58U は腐食性の強い流体を対象としています。個々の化学物質は濃度や温度によって異なる挙動を示す可能性があるため、Qixing ではお客様の実際の媒体データを使用して、特定の用途への適合性を検討しています。

58U 耐薬品性シールに Qixing を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。 58U の場合、工場側の選択プロセスは化学媒体と動作条件から始まり、次にシャフト サイズ、シート、寸法に進みます。

OEM および交換プロジェクトの場合、Qixing はサンプル、図面、モデル参照、寸法データを義務条件とともにレビューできます。これにより、この見積もりは、一般的なモデルのみの見積もりよりも腐食サービスの購入に役立ちます。

よくある質問

58Uケミカルポンプメカニカルシールにはどのようなシャフトサイズがありますか?

58U/59U の共通寸法表は、14 mm から 100 mm までのシャフト直径をカバーしています。

58U にはどの温度範囲が記載されていますか?

動作温度範囲は-40℃～+250℃です。

記載されている最大圧力はどれくらいですか?

製品仕様書には圧力1.2MPaまでと記載されています。

記載されている最大スライド速度はどれくらいですか?

製品仕様には、スライド速度が15m/sまでと記載されています。

58U はどのような流体を対象としていますか?

適用範囲には「強腐食性流体」と記載されています。詳細な化学物質リストは提供されていません。

58U で使用される固定シートはどれですか?

図面では、特に 58U に BO シートのラベルが付けられています。同じページには 59U に BP シートのラベルが付いています。

このページには、BP が標準で BO が代替であると書かれているのはなぜですか?

このステートメントは、58U/59U シリーズを合わせたレベルで書かれています。モデル図面では BO 付き 58U が明確に示されているため、シートはファミリー 注記のみから推測するのではなく、選択時に確認する必要があります。

すべての材料オプションは 250°C で機能しますか?

材質とコードの組み合わせによって互換性の制限が異なる場合があるため、選択する前に媒体と温度を確認してください。

腐食サービスの見積もりには何を送ればよいですか?

流体、濃度、温度、圧力、速度、シャフトサイズ、既存のシート情報、および既知の材料コードを送信します。

Qixing は 58U をカスタマイズできますか?

Qixing は、寸法、サンプル、媒体データ、動作条件を使用して、カスタマイズされた選択とマッチングをサポートできます。標準以外の要件については、ケースバイケースで確認する必要があります。

58U寸法表

寸法はミリメートルで表示されます。以下のモデル名では、Q​​ixing-facing 58U の名称が使用されています。
