59B ケミカルポンプメカニカルシール

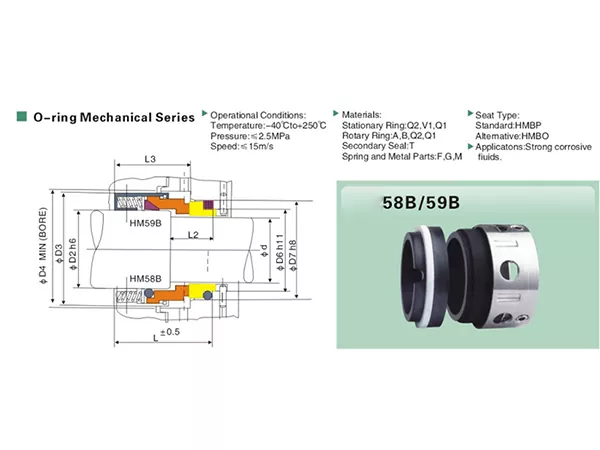

製品仕様では、58B と 59B に 1 つの共有サイズ テーブルと 1 つの共通動作エンベロープが与えられます。この文書には、2 つの取り決めのサービスがどのように異なるかについての詳細な説明が記載されていません。このページでは、上の図 59B と下の図 58B にラベルが付けられているだけです。

交換作業の場合、目の前にある物理的なシールは特に価値があります。廃棄する前に、アセンブリの写真を撮り、シャフトのサイズを記録し、可能であれば固定シートを特定し、主な軸方向および半径方向の寸法を測定します。これらの詳細は、モデルの部分的なマーキングよりも決定的なものになる可能性があります。

技術仕様

59B と 58B はテーブルを共有します - だからこそ確認が重要です

共有テーブルは一見すると家族が交換可能に見えます。ただし、技術図面には 2 つの別々のラベルが付けられた配置が示されています。製品仕様には、すべての 58B および 59B 構成が直接交換可能であるとは記載されていないため、Qixing はそのような仮定を立てるのではなく、既存の形状を検証する必要があります。

有用な交換チェックは、d、D2、D3、D4、L、L2、L3、d6、および D7 を古いアセンブリと比較することです。これらは実際に寸法表に掲載されている寸法です。

座席の選択

BP は標準シートで、BO は代替シートです。張替え工事の場合は、ご注文前に既存のシートの配置や寸法をご確認ください。

既存の固定シートを特定できる場合は、その情報を RFQ に含めてください。それができない場合は、写真と寸法を提供して、座席の選択が設置と照らし合わせて確認できるようにします。

2.5 MPa の耐腐食性評価により、私たちの疑問が変わります

58B/59B ファミリは、強腐食性流体および最大圧力 2.5 MPa 用にリストされています。この組み合わせでは、選択の一部のみに圧力がかかります。このページには普遍的な耐薬品性チャートが掲載されていないため、流体の化学的性質、濃度、温度は依然として重要です。

記載されている圧力または温度の制限に近い業務の場合、Qixing はシール構成を確認する前に、動作条件とともに実際の媒体および要求された材料コードを確認する必要があります。

マテリアル コード: トレイルをそのままに保つ

製品仕様では、材料の選択がフルネームではなくコードとして示されています。情報の捏造を避けるために、このページでは提供されたコードをそのまま保持しています。

• 固定リング：Q2 / V1 / Q1
• ロータリーリング：A / B / Q2 / Q1
• 二次シール：T
• バネ・金属パーツ：F/G/M

59B を取り外す前のベンチサイドのチェック

• 完成したシールを両面から写真撮影します。
• 記録軸直径 ｄ．
• アクセス可能な場合は、D2、D3、および D4 を測定します。
• 軸方向寸法 L、L2、L3 を記録します。
• シャフト/シート領域の周囲の d6 と D7 を測定します。
• 固定シートを別途撮影します。
• 目に見える材質コードや古いモデルのマーキングに注意してください。
• 作動媒体、濃度、温度、圧力、速度を記録します。

59B のためのより良い RFQ

59B の交換または OEM プロジェクトに Qixing を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。 59B プロジェクトの場合、モデル番号だけから引用するのではなく、古いシールの形状、シート要件、化学媒体、および動作条件を一緒に検討できます。

OEM または交換作業の場合、Qixing は図面、サンプル、寸法測定、およびプロセス データを使用して、カスタマイズされたマッチングをサポートできます。標準以外の構成については、ケースバイケースで確認する必要があります。

古い 59B シールがベンチにありますか?工場でのマッチングと見積もりの​​ために、Qixing の写真、寸法、シート情報、腐食サービス条件を送信してください。

よくある質問

59B ケミカルポンプメカニカルシールにはどのようなサイズがありますか?

58B/59B 共通テーブルは、14 mm から 100 mm までのシャフト サイズをカバーします。

59B ファミリにはどのような動作範囲が記載されていますか?

動作範囲は-40℃～+250℃、圧力は2.5MPaまで、滑り速度は15m/sまでです。

59B はどのような流体を対象としていますか?

製品仕様書には「強腐食性流体」と記載されております。個々の化学物質はリストされていません。

BPは標準シートですか？

はい。 58B/59B シリーズの注記には、BP が標準、BO が代替として記載されています。

59Bは必ずBPシートを使用するのでしょうか？

いいえ、このページには 59B のみに BP が明示的に割り当てられていないため、注文する前に座席配置を確認する必要があります。

59B と 58B はどう違うのですか?

58B と 59B は関連する配置を使用します。交換品の選択には、寸法とシートの確認を含める必要があります。

シャフトサイズだけで注文できますか？

シャフトサイズが最初のフィルタですが、共通のファミリーテーブルと別の図面により、交換作業の際の寸法確認が推奨されます。

どの寸法を送ればよいですか?

寸法表には、d、D2、D3、D4、L、L2、L3、d6、D7 が掲載されています。

250°C の制限はすべての材料の組み合わせに適用されますか?

最終的な選択の前に、動作限界と材料コードを実際の流体と温度とともに検討する必要があります。

Qixing は 59B をカスタマイズできますか?

Qixing は、サンプル、寸法、図面、運転データからのカスタマイズされたマッチングをサポートできます。標準以外の要件については、別途確認する必要があります。

59B寸法表

寸法はミリメートルで表示されます。以下のモデル名では、七星向き 59B の指定が使用されています。
