59U ケミカルポンプ メカニカルシール

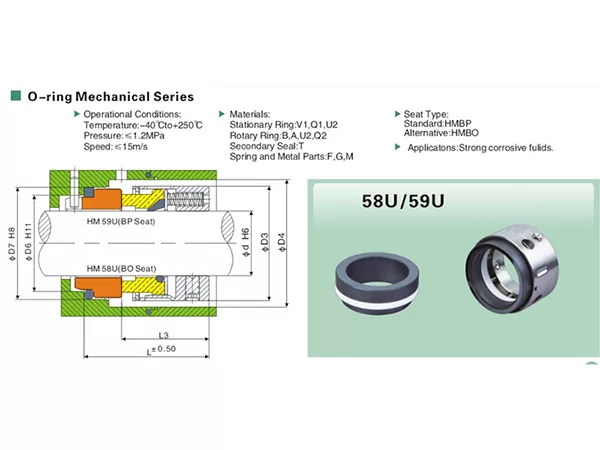

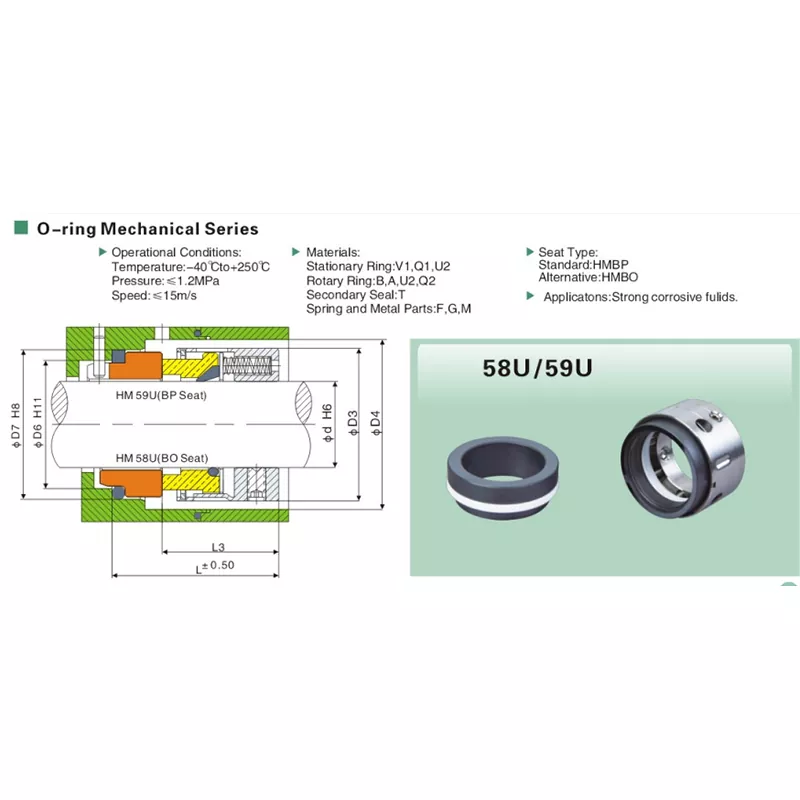

製品仕様では、58U と 59U を同じ O リング メカニカル シール ファミリに分類し、1 つの共通サイズ テーブルを与えています。このページに示されている最も明確なモデル レベルの違いは固定シートです。59U の図面には BP シートのラベルが付いているのに対し、58U の図面には BO のラベルが付いています。

つまり、59Uの代替品はシャフト径だけで選んではいけないということです。既存のシールに目に見える固定シートがある場合、注文前にそのシートを写真撮影して測定すると、モデルファミリーの一致がシートの不一致になるのを防ぐことができます。

59U 技術仕様

59U 対 58U: 実際の購入比較

BP および BO シート オプションは、取り付けの選択の選択肢として扱う必要があります。ご注文前に現シートと寸法をご確認ください。

交換作業においてBPシートの確認が重要な理由

交換プロジェクトでは、固定シートはまだ測定可能ですが、モデルのマーキングが不完全である可能性があります。 59Uのお問い合わせの場合は、可能な限りBPシートを確認し、関連するD6およびD7の値をシャフトサイズおよび軸方向の寸法と比較してください。

• 古いシールを廃棄する前に、固定シートの写真を撮ります。
• 記録軸直径 ｄ．
• アクセス可能な場合は、D6 と D7 を測定します。
• シールハウジング/シートエンベロープの周囲の D3 と D4 を確認します。
• 軸方向のスペースとして L と L3 を記録します。
• 表示されているモデルまたは材料コードのマーキングを送信します。

強力な腐食性流体: 媒体に名前を付ける必要があります

製品仕様の適用欄には「強力な腐食性流体」と記載されていますが、個別の化学物質は記載されていません。この文言は選択カテゴリーであり、完全な耐薬品性チャートではありません。

Qixing が 59U 構成を検討するには、問い合わせの際に実際の媒体、既知の場合は濃度、および動作温度を特定する必要があります。ある濃度または温度では許容される流体でも、別の条件では異なる材料の選択が必要になる場合があります。

動作限界と材料の選択

動作範囲は-40℃～+250℃、圧力は1.2MPaまで、滑り速度は15m/sまでです。最終的な適合性は、選択した材料の組み合わせと実際の流体の状態によって異なります。

限界に近い用途の場合、Qixing は構成を確認する前に、媒体の化学的性質と温度を、必要な面および二次シールの材料コードとともにレビューする必要があります。

材料コードのオプション

• 固定リング：V1 / Q1 / U2
• ロータリーリング：B / A / U2 / Q2
• 二次シール：T
• バネ・金属パーツ：F/G/M

製品仕様ページではこれらのコードが完全な材料名に変換されないため、この製品ページでは、サポートされていない材料を割り当てるのではなく、コードをそのまま保持します。

より良い59U RFQ

実践的な選択ガイダンス

信頼できる 59U の選択のために、購入者は注文する前にモデル、シート配置、寸法、化学媒体、および動作条件を確認する必要があります。

59U の場合、これは、表を個別に読むときに見落としがちな 4 つの事項 (化学媒体、BP シート、寸法フィット、実際の動作条件) を結びつけることを意味します。

59U 耐薬品性シールに Qixing を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業用バイヤー向けにメカニカル シールを製造および供給しています。 59U プロジェクトの場合、当社の工場側のマッチングプロセスでは、腐食媒体、シャフトサイズ、BP シート、寸法、動作条件を一緒にレビューできます。

OEM および交換要件については、Qixing は古いサンプル、図面、寸法記録、および運転データから作業できます。これにより、すべての 59U 構成が普遍的に交換可能であるというサポートされていない主張をすることなく、カスタマイズされた選択がサポートされます。

よくある質問

59U ケミカルポンプメカニカルシールにはどのようなサイズがありますか?

58U/59U 共通の寸法表は、14 mm から 100 mm までのシャフト サイズをカバーしています。

59U にはどの固定シートが表示されますか?

技術図面には、59U に BP シートが付いていることが明記されています。

59U と 58U の違いは何ですか?

技術仕様上、モデルレベルで最も明確な違いはシートです。59U は BP、58U は BO と表示されます。これらは同じファミリー テーブルと動作制限を共有します。

59U はどのような流体を対象としていますか?

製品仕様書には「強腐食性流体」と記載されております。詳細な化学物質リストは提供されていません。

どの温度範囲が記載されていますか?

動作温度範囲は-40℃～+250℃です。

どのような圧力と速度が記載されていますか?

最大圧力は1.2MPa、最大摺動速度は15m/sです。

59Uをシャフト径のみで注文できますか？

シャフトサイズも重要ですが、交換作業の際にはBPシートや取付寸法も確認してください。

250°C ということは、すべての材料の組み合わせが 250°C に適しているということですか?

技術仕様にはそのような主張はありません。動作範囲と材料コードは個別にリストされているため、媒体と材料の組み合わせを一緒に検討する必要があります。

59U の見積もりには何を送ればよいですか?

化学媒体、既知の場合は濃度、温度、圧力、速度、シャフトサイズ、BP シートの詳細、寸法、古いシールの写真またはコードを送信してください。

Qixing は 59U をカスタマイズできますか?

Qixing は、サンプル、寸法、動作条件に基づいてカスタマイズされたマッチングをサポートできます。標準以外の要件については、ケースバイケースで確認する必要があります。

59U寸法表

寸法はミリメートルで表示されます。以下のモデル名では、七星向き 59U の指定が使用されています。
