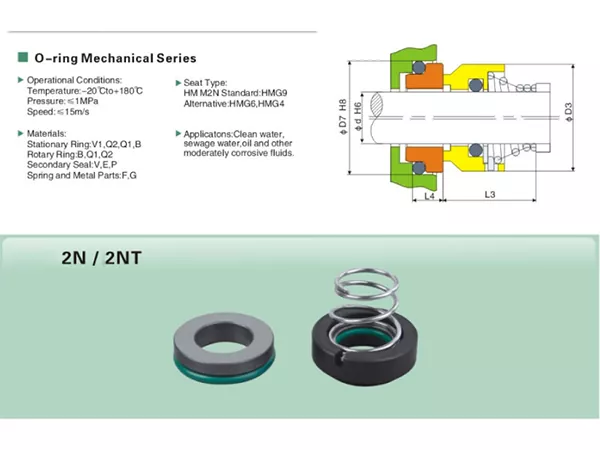

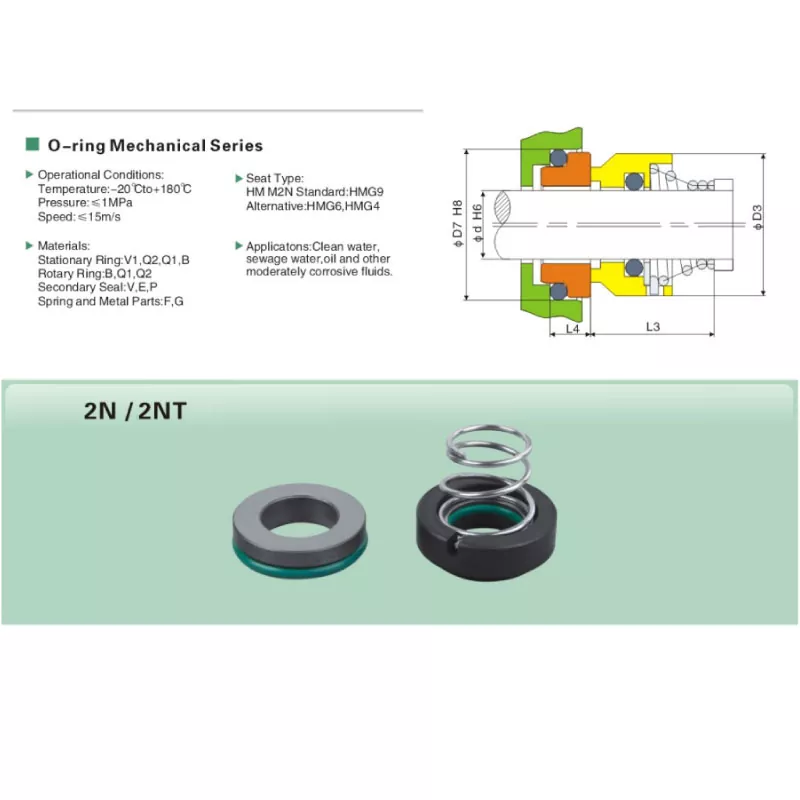

2Nシングルスプリングメカニカルシール

2N シングル スプリング メカニカル シールは、O リングの二次シールを備えたシンプルなシングル スプリング配置を中心に設計されています。コンパクトな構造なので、交換時に設置スペース、シャフトサイズ、シート寸法を慎重に確認する必要があるポンプ用途に最適です。

マルチスプリングシールとは異なり、2N は 1 つのメインスプリングを使用して面接触を維持します。これにより、メンテナンス購入者にとって、既存のシールサンプルから簡単に識別できる単純な構造の製品が得られます。 OEM プロジェクトの場合、2N はシャフト直径、固定シートの配置、材料の組み合わせ、および実際の動作条件によって選択できます。

使用可能な動作範囲は、上水、下水、油、その他中程度に腐食性の液体をカバーします。これらの媒体は組成や温度が大幅に異なる可能性があるため、Qixing では、最終的な材料の組み合わせを選択する前に実際の媒体を確認することをお勧めします。

主な特長

• Oリング二次シールを備えたシングルスプリングメカニカルシール。
• 産業用ポンプおよび交換用途向けのコンパクトな構造。
• シャフトサイズは10mmから38mmまで対応しております。
• 動作温度範囲は-20℃～+180℃です。
• 最高使用圧力は1MPaまで。
• 最大滑走速度は15m/sまで。
• 標準固定シート：G9。
• 代替固定座席: G6 および G4。
• 固定リング、回転リング、二次シール、金属部品の複数の材料コードの組み合わせ。
• 上水、下水、油、その他中程度の腐食性の流体に適しています。

技術仕様

シングルスプリング設計とシートオプション

2N は小さなスプリングのグループではなく、単一のスプリングを使用します。動作中、スプリングはシール面を接触状態に保つのに必要な軸方向の力を提供し、O リング構成は二次的なシールを提供します。この構造は、購入者が明確に定義されたスプリングと固定シートの配置を備えたコンパクトなシールを必要とする場合に一般的に選択されます。

G9は2Nの標準固定シートです。 G6 および G4 は代替シート オプションとして提供できます。モデル名だけではなく、ポンプの設置と既存の寸法に従って正しいシートを選択する必要があります。交換プロジェクトの場合は、古い固定シートの写真とその主な寸法を送信すると、照合エラーを大幅に減らすことができます。

材料の選択

材料の選択は、実際の媒体、温度、動作条件に基づいて行う必要があります。 2N は、いくつかの材料コードの組み合わせで使用できます。

• 固定リング：V1 / Q2 / Q1 / B
• ロータリーリング：B/Q1/Q2
• 二次シール：P/E/V
• バネ・金属パーツ：F/G

既存のシールに確認済みの材質コードがある場合は、そのコードをお問い合わせの際にお知らせください。材質が不明な場合は、Qixing が要求された構成を確認できるように、流体名、該当する場合は濃度、動作温度と圧力を提供してください。

アプリケーション

2N シングルスプリング メカニカル シールは、上水、下水、油、その他中程度の腐食性流体を扱う装置に使用できます。一般的な選択状況には、工業用ポンプのメンテナンス、摩耗したメカニカル シールの交換、新しいポンプ アセンブリ プロジェクトなどがあります。

アプリケーションの適合性は、実際の使用条件に照らしてチェックする必要があります。下水には粒子が含まれている場合があり、油には添加剤が含まれている場合があり、中程度の腐食性流体の濃度はさまざまです。これらの違いは、シール面と二次シール材料の選択に影響を与える可能性があります。

正しい 2N シールの選択方法

• まずはシャフト径を確認してください。 2N サイズ範囲は 10 ～ 38 mm です。
• 固定シートのスタイルを確認し、G9、G6、または G4 が必要かどうかを判断します。
• 交換用として使用する場合は、古いシールの寸法と取り付けスペースを測定してください。
• 作業媒体および関連する濃度または汚染情報を提供します。
• 通常および最大動作温度を提供します。
• 作動圧力とシャフト速度を提供します。
• 必要な材料コードがすでにわかっている場合は、それを確認してください。
• 交換注文の場合は、可能な限り鮮明な写真、図面、または古いサンプルをお送りください。

置換マッチング

形名だけで代替2Nを選定しないでください。 2 つのシールは似ているように見えますが、シートの寸法、軸方向の長さ、または材料の組み合わせが異なります。製作前に軸径、固定座配置、主要取付寸法を既設シールと比較してください。

古いモデルのマーキングが不完全な場合、Qixing は利用可能な寸法、写真、またはサンプルを動作条件とともに確認することができます。多くの場合、これは外観だけから代替品を特定するよりも信頼性が高くなります。

七星を選ぶ理由

Qixing は、寧波亜徳流体コネクタ有限公司のメカニカル シール ブランドです。メカニカル シール メーカーとして、標準 2N サイズのほか、サンプル、図面、寸法、実際の作業条件に基づいた OEM および交換マッチングで産業用バイヤーをサポートしています。

調達チームにとって重要なのは、モデル番号を提供することだけではありません。付属のシールが実際の設置要件に適合するように、シャフトのサイズ、固定シート、材料の組み合わせ、および使用負荷を合わせて確認する必要があります。

よくある質問

2Nシングルスプリングメカニカルシールとは何ですか?

2N は、単一スプリング構成を使用した O リング メカニカル シールです。コンパクトなシール構造を必要とするポンプおよび交換用途向けに設計されています。

2Nにはどのようなシャフトサイズがありますか?

使用可能なシャフトサイズ範囲は 10 mm ～ 38 mm です。

2N の動作限界はどれくらいですか?

動作温度範囲は-20℃～+180℃、圧力は最大1MPa、摺動速度は最大15m/sです。

2Nに標準装備されている固定シートはどれですか？

G9は標準の固定シートです。 G6 と G4 が代替品として利用可能です。

What fluids can the 2N be used with?

材料を正しく選択すれば、上水、下水、油、その他中程度に腐食性の液体に適しています。

G9、G6、G4 の中からどのように選択すればよいですか?

シート オプションは、ポンプの設置場所と既存のシートの寸法に適合する必要があります。交換プロジェクトの場合は、古いシートの写真または図面を提供してください。

2N 見積にはどのような情報が必要ですか?

シャフト直径、シート要件、作動媒体、温度、圧力、速度、入手可能な寸法、または古いシールの写真を提供してください。

Qixing はサンプルから 2N の代替品を提供できますか?

はい。 Qixing は、サンプル、図面、写真、測定された寸法を確認して、交換マッチングを行うことができます。

素材の組み合わせはカスタマイズできますか?

取扱媒体や使用条件に応じて材料の組み合わせを検討できます。

シャフト直径は正しい 2N シールを注文するのに十分ですか?

いいえ。シャフトの直径が出発点ですが、固定シートの配置、設置寸法、材料要件、動作条件も確認する必要があります。
