W01 シングルスプリングメカニカルシール

W01 は、コンパクトなウェーブ スプリング構成を使用して、シール面で必要な軸方向の荷重を維持しながら回転アセンブリを短く保ちます。これにより、このシリーズは、取り付け長さが制限されている場合や、購入者が完全にアプリケーション固有のカートリッジ設計ではなく、広く認識されている交換用形状を必要とする場合に役立ちます。

調達の際のポイントはW01を軸径以上に合わせる事です。外径と軸方向の作動長は、既存のシールまたは装置の図面と照合して確認し、実際の流体に合わせて材料の組み合わせを選択する必要があります。

主な特長

• ポンプシャフト用のコンパクトなウェーブスプリングメカニカルシールです。
• シャフトサイズは15.8mmから75mmまで。
• 動作温度範囲は-40℃～+200℃です。
• 最高使用圧力：0.8MPa。
• 最大滑走速度：18m/s。
• シール面のオプションには、炭化ケイ素と炭化タングステンが含まれます。
• 固定シートのオプションには、カーボン、炭化ケイ素、炭化タングステンなどがあります。
• さまざまな媒体や温度に対応する NBR、EPDM、FKM/バイトン エラストマーのオプション。
• SS304 および SS316 のスプリングと金属部品のオプション。
• OEM供給や寸法ベースの交換品のマッチングに便利です。

技術仕様

W01 ウェーブ スプリング レイアウトが役立つ理由

ウェーブ スプリングにより、W01 は従来の多くのコイル スプリング構成と比較して作動長が短くなります。メンテナンスチームにとって、これは既存のシールチャンバーの軸方向のスペースが限られている場合に役立ちます。また、コンパクトな構造により、寸法検証が特に重要になります。D1、D3、L1、または L2 が既存の設置と異なる場合、正しいシャフト直径のシールであっても不適切な可能性があります。

材料の選択

材料の選択は、取り扱う媒体および使用条件に基づいて行う必要があります。耐摩耗性と化学的適合性が重要な場合には炭化ケイ素が一般的に選択されますが、高い機械的強度が必要な用途には炭化タングステンが検討されます。エラストマーは流体や温度にも適合する必要があります。

• シール面：SiC/TC
• 固定シート：カーボン/SiC/TC
• 二次シール：NBR/EPDM/FKM(バイトン)
• スプリング：SS304 / SS316
• 金属パーツ：SS304 / SS316

アプリケーション

W01 は、水、油、およびその他の互換性のある流体を含む遠心分離およびプロセスポンプのシーリング業務で一般的に使用されます。弱酸、弱アルカリ、またはその他の腐食性媒体の場合、Qixing が製造前にフェースとエラストマーの組み合わせをレビューできるように、実際の濃度と温度を提供する必要があります。

置換および相互参照マッチング

W01 の形状はメカニカル シール市場で広く相互参照されています。相互参照名は最初の識別には役立ちますが、互換性の証拠として扱うべきではありません。ご注文前に必ずシャフトサイズとキー取付寸法をご確認ください。

正しい W01 の選択方法

• シャフト径を確認してください。
• 可能な場合は、既存のシールの D1 と D3 を測定します。
• L1 と L2 を軸方向の取り付けスペースと照らし合わせて確認してください。
• 実際の媒体および使用温度をご確認ください。
• 作動圧力とシャフト速度を提供します。
• 推奨されるシール面およびエラストマー材料がすでに指定されている場合は、それを特定します。
• 交換注文の場合は、鮮明な写真、古いサンプル、または機器の図面をお送りください。

七星を選ぶ理由

Qixing は、Ningbo Yade Fluid Connector Co.,Ltd のメカニカル シール ブランドで、OEM、メンテナンス、交換供給用のメカニカル シールを製造しています。 W01 プロジェクトの場合、当社の工場は生産前にシャフト サイズ、キー寸法、材料、動作条件をレビューできます。

古いシールに判読可能な型式マークがない場合は、シャフト直径と D1、D3、L1、L2 を入力してください。これらの測定により、Qixing はシャフト サイズのみよりも明確なマッチング基準を得ることができます。

よくある質問

W01 シングル スプリング メカニカル シールにはどのようなサイズ範囲がありますか?

W01は15.8mmから75mmまでのシャフトサイズをカバーします。

W01の使用温度範囲はどのくらいですか?

記載されている動作範囲は、選択した材質に応じて -40°C ～ +200°C です。

最高使用圧力はどれくらいですか?

記載されている最大圧力は0.8MPaです。

最高滑走速度はどれくらいですか？

記載されている最大滑走速度は 18 m/s です。

W01 は従来のコイルスプリングシールと何が違うのですか?

W01 はコンパクトなウェーブ スプリング構造を採用しており、作動長を短く抑えることができます。

置換マッチングではどの寸法が最も重要ですか?

シャフトサイズはD1、D3、L1、L2と併せてご確認ください。

どのエラストマーが利用可能ですか?

NBR、EPDM、FKM/バイトンもオプションでご利用いただけます。

W01はJohn Crane 80やRoten 7Kの代替品として使用できますか?

これらのファミリは一般的に相互参照されていますが、交換する前に寸法と動作条件を確認する必要があります。

Qixing は材料の組み合わせをカスタマイズできますか?

はい。 Qixing は、実際の用途に応じてシール面、シート、エラストマー、金属の選択を検討できます。

問い合わせの際は何を送ればいいですか？

シャフトのサイズ、キーの寸法、媒体、温度、圧力、速度、および入手可能なサンプル、写真、または図面を提供してください。

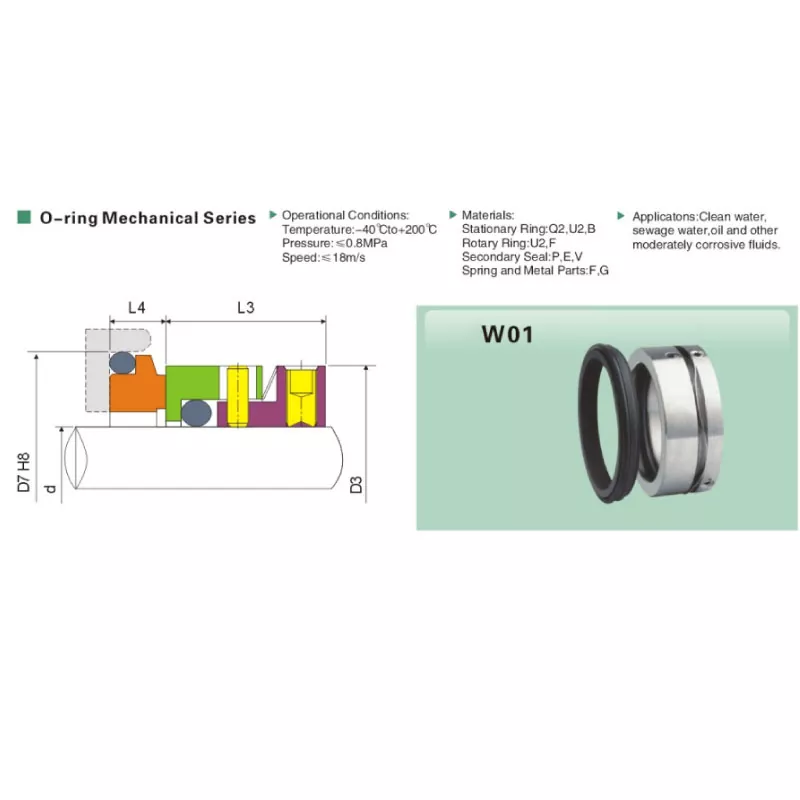

W01 寸法参考図

寸法はミリメートル単位です。この表を予備照合に使用し、製造前に既存のシールまたは機器の図面と照らし合わせて重要な寸法を確認します。
