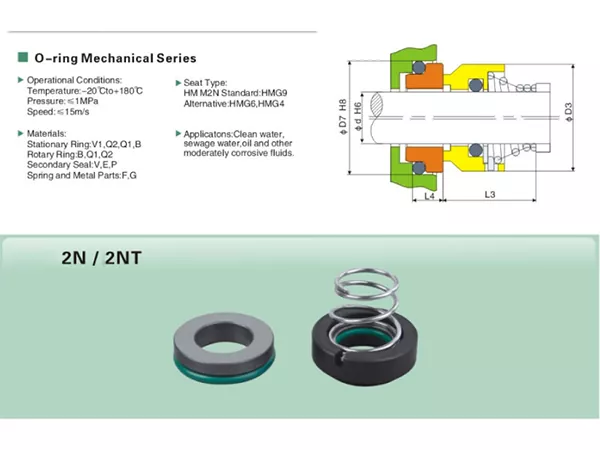

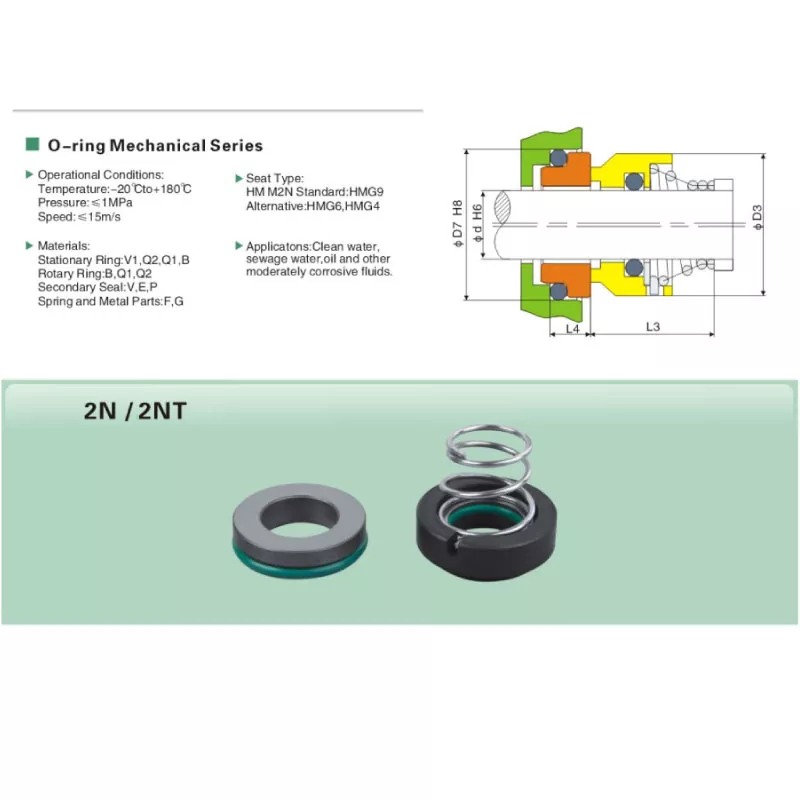

2NT シングルスプリングメカニカルシール

2NT シングル スプリング メカニカル シールは、コンパクトなシングルエンド シールと簡単な交換のマッチングが重要な用途を対象としています。シャフト サイズ範囲は 10 ～ 28 mm なので、設置スペースが限られている小型のポンプ シャフトや機器に適しています。

調達およびメンテナンス作業において、重要な選択ポイントは、シャフト直径、シートの種類、シール面の材質、エラストマーの選択、および実際の使用条件です。 Qixing は、生産前に既存のシールのサンプル、図面、または寸法情報と合わせてこれらの詳細を確認できます。

主な特長

• Oリング二次シール付きシングルエンドメカニカルシール。
• シャフトサイズは10mmから28mmまでございます。
• 選択したエラストマーに応じて、動作温度は -20°C ～ +180°C です。
• 最高使用圧力は1MPaまで。
• 最大滑走速度は15m/sまで。
• 標準の G9 固定シートと G6 および G4 の代替シート。
• シール面のオプションには、炭化ケイ素と炭化タングステンが含まれます。
• エラストマーのオプションには、NBR、EPDM、FKM/バイトンなどがあります。
• SS304 または SS316 のスプリングと金属部品のオプション。
• 上水、下水、油、その他中程度の腐食性流体の使用に適しています。

技術仕様

素材とシートのオプション

2NT は、さまざまなフェイス、シート、エラストマー、金属部分の素材で構成できます。材料の選択は、モデル番号だけではなく、実際の流体、温度、および動作条件に基づいて行う必要があります。

• シール面: 炭化ケイ素 (SiC) または炭化タングステン (TC)。
• 固定シートの材質: カーボン、炭化ケイ素、または炭化タングステン。
• エラストマー: NBR、EPDM または FKM/バイトン。
• バネおよび金属部品：SS304またはSS316。
• 標準固定シート：G9。
• 代替固定座席: G6 および G4。

熱水、油、化学薬品、または混合流体の用途の場合は、実際の流体の組成と動作温度を提供して、製造前にエラストマーとシール面の組み合わせをレビューできるようにします。

アプリケーション

2NT シングル スプリング メカニカル シールは、上水、下水、油、その他の中程度の腐食性流体を扱うポンプ用途に使用できます。 10 ～ 28 mm のコンパクトなサイズ範囲により、利用可能な設置スペースが限られている小型のポンプ シャフトや交換プロジェクトに特に役立ちます。

• 水の循環および移送ポンプ。
• 一般工業用ウォーターポンプ。
• 下水および廃水のポンプ装置。
• 規定の動作範囲内でのオイルハンドリングポンプの用途。
• 材料の適合性が確認された後、中程度の腐食性流体を処理するポンプ システム。

適切な 2NT シールの選択方法

信頼できる 2NT の選択は、モデル名だけではなく、機器から始まります。ご注文の前に、以下の情報をご確認ください。

• シャフトの直径と既存のシールのサイズ。
• Required stationary seat type: G9, G6 or G4.
• 作動媒体と化学組成。
• 通常および最大動作温度。
• 作動圧力。
• シャフトまたはスライド速度。
• すでに指定されている場合、推奨されるシール面およびエラストマー材料。
• 交換プロジェクト用の既存のシールの写真、サンプル、または図面。

置換マッチング

保守交換の場合は、2NT の形名だけに頼らないでください。同様のメカニカル シールでは、さまざまなシート スタイル、面の材質、または取り付け寸法を使用できます。 Qixing は、生産前に古いシールと固定シートを比較することをお勧めします。

既存のモデルのマーキングが不完全な場合は、回転アセンブリと固定シートの鮮明な写真を、シャフトの直径と動作条件とともに送信してください。これにより、工場に交換のマッチングに関するより多くの情報が提供され、見た目は似ているが互換性のないシールを選択するリスクが軽減されます。

七星を選ぶ理由

Qixing は、Ningbo Yade Fluid Connector Co., Ltd. のメカニカル シール ブランドであり、産業顧客向けにメカニカル シールを製造および供給しています。 2NT 要件の場合、当社の工場は、サイズ、材料要件、サンプル、図面、動作条件に基づいて、標準構成だけでなく、OEM および交換プロジェクトも検討できます。

どのシートや材料の組み合わせが必要かわからないバイヤーの場合、Qixing は問い合わせとともに提供されたアプリケーション情報を使用して、見積もりと生産の前に構成のレビューをサポートできます。

よくある質問

2NT シングル スプリング メカニカル シールにはどのようなシャフト サイズがありますか?

2NTシリーズはシャフトサイズ10mmから28mmまで取り揃えております。

2NT シールの使用温度範囲はどれくらいですか?

動作温度範囲は-20℃～+180℃です。使用可能な温度は、選択したエラストマーと実際の流体によっても異なります。

2NTの最大圧力はどれくらいですか?

最高使用圧力は1MPaです。

最高滑走速度はどれくらいですか？

最大滑走速度は15m/sです。

標準の固定シートはどれですか?

G9は標準の固定シートです。 G6 および G4 は代替座席オプションとしてご利用いただけます。

どのようなエラストマーオプションが利用可能ですか?

NBR、EPDM、FKM/バイトンもオプションでご利用いただけます。正しい選択は媒体と温度によって異なります。

どのような印面材質がありますか?

シール面のオプションとして炭化ケイ素と炭化タングステンが利用可能で、固定シートにはカーボン、炭化ケイ素、炭化タングステンが利用可能です。

2NTは下水にも使用できますか？

はい、下水は一般的な適用範囲内です。固体または特殊な化学物質を含む流体の場合は、レビューのために実際の動作条件を提供してください。

交換用 2NT シールはどのように注文すればよいですか?

シャフトのサイズ、シートのタイプ、作動媒体、温度、圧力、速度を入力します。既存のシールの写真またはサンプルは、交換のマッチングに役立ちます。

Qixing はカスタマイズされた 2NT 要件をサポートできますか?

はい。 Qixing は、サンプル、図面、寸法、動作データに基づいて OEM および交換要件をレビューできます。

お問い合わせ情報

見積もりとモデルの確認のために、シャフトのサイズ、作動媒体、温度、圧力、速度、希望の材質、および既存のシールの入手可能な写真または図面を提供してください。
