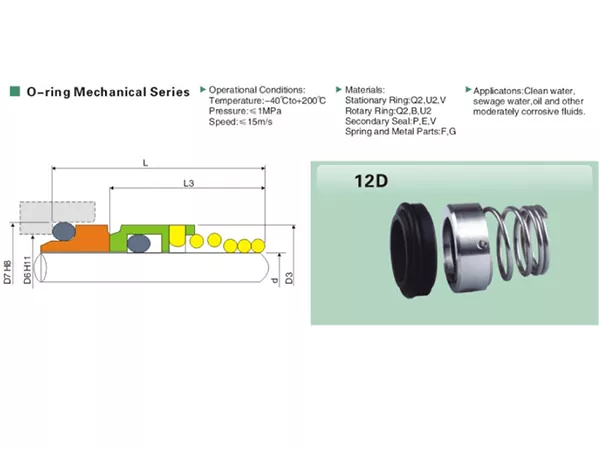

12Dシングルスプリングメカニカルシール

Qixing は、OEM および交換用途向けの 12D シングルスプリングメカニカルシールを製造しています。この O リングメカニカルシールは、10 ～ 100 mm のシャフトサイズで利用でき、-40°C ～ +200°C の温度範囲で、最大 1 MPa の圧力と最大 15 m/s の滑り速度で動作します。

お問い合わせを送信

製品説明

12D シングルスプリングメカニカルシールは、シングルコイルスプリングと O リングの二次シール構成を使用します。シャフトサイズの範囲が広いため、コンパクトなバネ式シールが必要な新しい機器、メンテナンス交換、寸法合わせプロジェクトに適しています。

交換作業の場合は、シャフト直径と D7、D6、D3、L3、L を確認する必要があります。これらの寸法は、固定シートのフィット感、回転アセンブリのエンベロープ、および利用可能な軸方向の取り付けスペースを製造前に確認するのに役立ちます。

主な特長

Oリング二次シールを備えたシングルコイルスプリング設計。
シャフト径は10mmから100mmまで対応可能です。
動作温度範囲は-40℃～+200℃です。
最高使用圧力は1MPaまで。
最大滑走速度は15m/sまで。
シール面、二次シール、スプリング、金属部品用の複数の材料コードオプション。
上水、下水、油、その他中程度の腐食性の流体に適しています。
サンプル、図面、または既存のシール測定値を使用した寸法マッチングに適しています。

技術仕様

アイテム	仕様
製品	12Dシングルスプリングメカニカルシール
シールシリーズ	Oリングメカニカルシリーズ
春のアレンジメント	シングルコイルスプリング
シャフトサイズ	10～100mm
温度	-40℃～+200℃
プレッシャー	1MPa以下
滑り速度	≤ 15 m/秒
固定リングコード	Q2 / U2 / V
ロータリーリングコード	Q2 / B / U2
二次シールコード	P/E/V
ばねおよび金属部品コード	F/G
対象メディア	上水/下水/油/その他中程度の腐食性流体

材料の選択

12D シリーズは、さまざまな材質とコードの組み合わせをサポートしています。最終的な選択は、モデル番号だけではなく、実際の媒体、温度、圧力、動作速度に基づいて行う必要があります。

固定リング：Q2 / U2 / V
ロータリーリング：Q2/B/U2
二次シール：P/E/V
バネ・金属パーツ：F/G

アプリケーション

12D シングルスプリングメカニカルシールは、上水、下水、油、その他の中程度に腐食性の液体に使用できます。下水、油、または腐食性のサービスの場合、材料の組み合わせを最終的に決定する前に、実際の流体の組成、温度、圧力を確認する必要があります。

正しい 12D サイズを選択する方法

軸径の確認 d．
D7、D6と固定シート取付寸法を比較してください。
D3 の回転アセンブリエンベロープを確認します。
利用可能な軸方向の取り付けスペースについては、L3 および L を確認してください。
作動媒体、温度、圧力、軸速度を確認してください。
交換プロジェクトの場合は、可能な限り鮮明な写真、サンプル、または既存の図面を提供してください。

七星を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカルシールブランドで、産業顧客向けにメカニカルシールを製造および供給しています。 12Dシリーズについては、シャフト寸法、設置データ、サンプル、図面、使用条件に基づいて標準サイズや交換要件を検討できます。

よくある質問

12D シングルスプリングメカニカルシールにはどのようなサイズがありますか?

使用可能な軸径範囲は10mm～100mmです。

使用温度範囲はどのくらいですか?

12D は -40 °C ～ +200 °C で動作します。実際の媒体についても、材料の互換性を確認する必要があります。

最高使用圧力はどれくらいですか?

最高使用圧力は1MPaです。

最高滑走速度はどれくらいですか？

最大滑走速度は15m/sです。

12D はどのような液体に使用できますか?

一般的な媒体には、上水、下水、油、その他の中程度に腐食性の液体が含まれます。

交換する場合はどの寸法を確認する必要がありますか?

軸径dをD7、D6、D3、L3、Lと合わせて確認してください。

Qixing は既存の印鑑と一致しますか?

はい。交換マッチングを使用条件と合わせて寸法、写真、サンプル、図面などで確認できます。

シャフト直径は正しいシールを確認するのに十分ですか?

いいえ。シャフトの直径によって基本的なサイズが決まりますが、固定シートと軸方向の取り付け寸法も確認する必要があります。

見積もりにはどのような情報を提供すればよいですか?

シャフトのサイズ、キーの取り付け寸法、媒体、温度、圧力、速度、入手可能な写真や図面を提供してください。

用途に応じて材料の組み合わせを変更できますか?

はい。材質とコードの組み合わせは、実際の作動媒体と動作条件に応じて選択する必要があります。

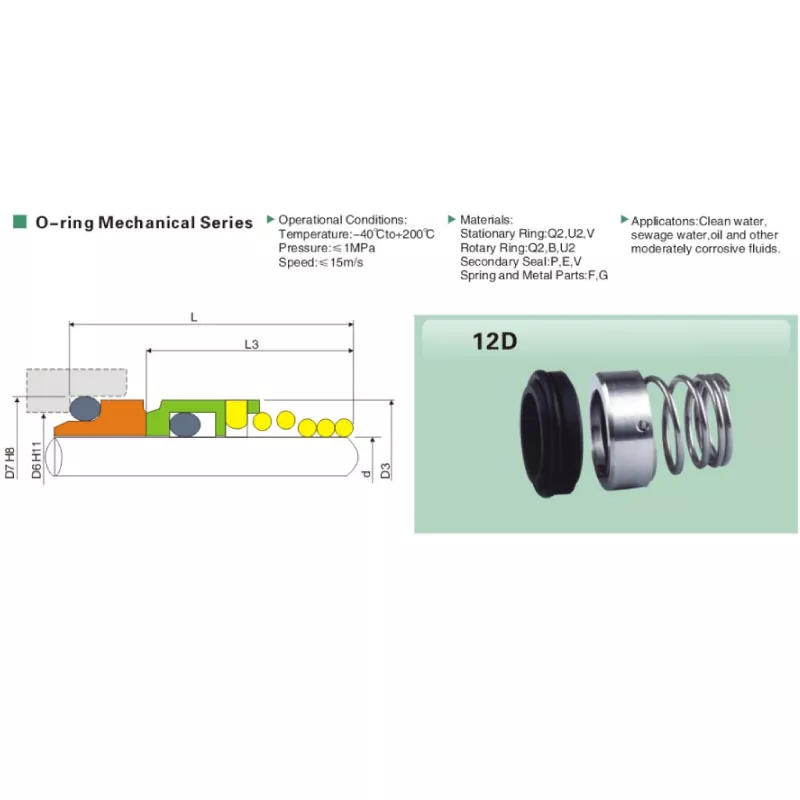

12D寸法表

寸法はミリメートル単位です。生産前に既存の設置物と照らし合わせて重要な寸法を確認してください。

モデル	d	D7	D6	D3	L3	L
12D-10	10	21.00	17.00	19.00	15.00	7.00
12D-12	12	23.00	19.00	21.00	18.00	7.00
12D-14	14	25.00	21.00	23.00	22.00	7.00
12D-16	16	27.00	23.00	26.00	23.00	7.00
12D-18	18	33.00	27.00	29.00	24.00	10.00
12D-20	20	35.00	29.00	31.00	25.00	10.00
12D-22	22	37.00	31.00	33.00	25.00	10.00
12D-24	24	39.00	33.00	35.00	27.00	10.00
12D-25	25	40.00	34.00	36.00	27.00	10.00
12D-28	28	43.00	37.00	40.00	29.00	10.00
12D-30	30	45.00	39.00	43.00	30.00	10.00
12D-32	32	48.00	42.00	46.00	30.00	10.00
12D-33	33	48.00	42.00	46.00	39.00	10.00
12D-35	35	50.00	44.00	49.00	39.00	10.00
12D-38	38	56.00	49.00	53.00	42.00	13.00
12D-40	40	58.00	51.00	56.00	42.00	13.00
12D-43	43	61.00	54.00	59.00	47.00	13.00
12D-45	45	63.00	56.00	61.00	47.00	13.00
12D-48	48	66.00	59.00	64.00	47.00	13.00
12D-50	50	70.00	62.00	66.00	46.00	14.00
12D-53	53	73.00	65.00	69.00	56.00	14.00
12D-55	55	75.00	67.00	71.00	56.00	14.00
12D-58	58	78.00	70.00	76.00	56.00	14.00
12D-60	60	80.00	72.00	78.00	56.00	14.00
12D-63	63	83.00	75.00	81.00	56.00	14.00
12D-65	65	85.00	77.00	84.00	66.00	14.00
12D-68	68	90.00	81.00	88.00	64.00	16.00
12D-70	70	92.00	83.00	89.60	64.00	16.00
12D-75	75	97.00	88.00	98.00	64.00	16.00
12D-80	80	105.00	95.00	100.00	72.00	18.00
12D-85	85	110.00	100.00	107.50	72.00	18.00
12D-90	90	115.00	105.00	111.00	72.00	18.00
12D-95	95	120.00	110.00	119.00	72.00	18.00
12D-100	100	125.00	115.00	123.80	72.00	18.00
