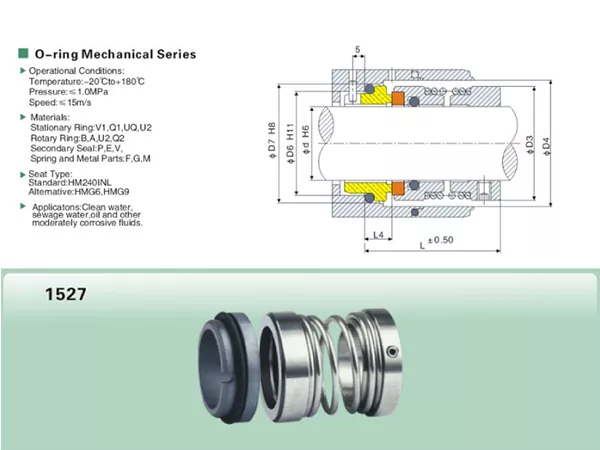

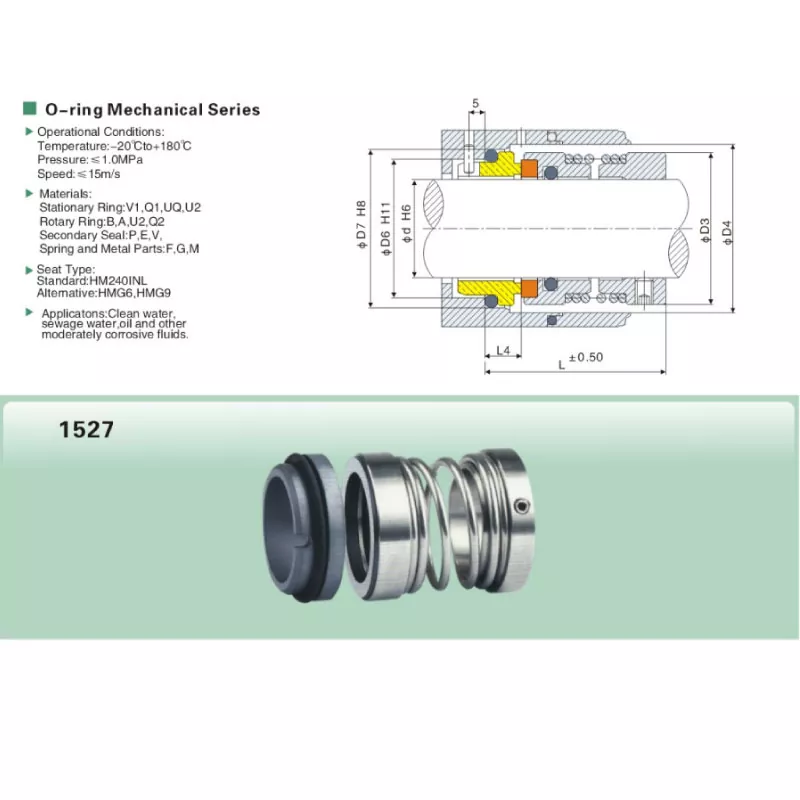

1527 シングルスプリングメカニカルシール

1527 シングル スプリング メカニカル シールは、シングル コイル スプリングを備えたコンパクトな O リング シーリング構造を使用しています。この設計は、幅広いメートルサイズ範囲と完全な設置寸法セットを備えた、明確に定義されたコンポーネントシールを必要とする購入者に適しています。

交換作業の場合、軸径だけで選定すると不一致の原因となります。 1527 サイズ表には d、D3、D2、D1、d1、L1、L2、L3 が記載されており、生産前に回転アセンブリと固定シートの寸法を既存のシールまたは機器の図面と照合してチェックできます。

主な特長

• Oリング二次シールを備えたシングルコイルスプリング設計。
• シャフト径は18mmから100mmまで対応可能です。
• 動作温度範囲は-20℃～+180℃です。
• 最高使用圧力：1MPa。
• 最大滑走速度：15m/s。
• さまざまな動作要件に対応する複数の材料コード オプション。
• 交換およびOEMマッチングのための詳細な寸法データ。
• Qixing は、シャフトのサイズ、寸法、サンプル、図面に基づいたマッチングをサポートします。

技術仕様

材料の選択

1527 シリーズには、いくつかの材料コード オプションが用意されています。正しい組み合わせは実際の作動媒体、温度、動作条件によって異なるため、材料の選択はモデル番号だけで行うのではなく、アプリケーションデータと合わせて確認する必要があります。

利用可能な材料コード: Q2 / U2 / B / V1 / P / E / V / F / G。

正しい 1527 サイズの選択方法

• 軸径の確認 d．
• D3、D2、D1 を半径方向の取り付けスペースと照らし合わせて確認してください。
• シートや周囲の構造とのマッチングの際はd1をご確認ください。
• L1、L2、L3を既存のシールまたは設備図面と比較してください。
• 動作温度、圧力、速度を入力します。
• 交換注文の場合は、鮮明な写真または古いサンプルを寸法とともにお送りください。

置換マッチング

1527 は、古いシールがモデルと寸法の両方で一致する必要があるメンテナンスおよび交換プロジェクトで一般的に選択されます。したがって、信頼性の高い適合を実現するには、注文を確定する前に、シャフトのサイズ、固定シートの寸法、および軸方向の取り付け長さを確認する必要があります。

アプリケーションの考慮事項

プロジェクトごとに、材料の組み合わせを決定する前に、取り扱う媒体と実際の使用条件を確認する必要があります。これは、シールが温度、圧力、速度の上限付近で使用される場合、またはプロセス流体がシール面や二次シール要素に影響を与える可能性がある場合に特に重要です。

七星を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、工業用バイヤー向けにメカニカル シールを製造および供給しています。 1527 シリーズの場合、当社の工場は、寸法、古いサンプル、機器の図面に基づいて、標準サイズの要件だけでなく、交換の問い合わせも検討できます。

元のモデルのマーキングが不完全な場合は、シャフト直径と利用可能な D/L 寸法を送信してください。これにより、Qixing は生産前に製品のマッチングを行うためのより明確な根拠を得ることができます。

よくある質問

1527 シングル スプリング メカニカル シールにはどのようなサイズ範囲がありますか?

記載されているシャフトサイズの範囲は 18mm ～ 100mm です。

使用温度範囲はどのくらいですか?

1527 は -20°C ～ +180°C で動作します。

最高使用圧力はどれくらいですか?

最高使用圧力は1MPaです。

最高滑走速度はどれくらいですか？

最大滑走速度は15m/sです。

交換するにはどの寸法を確認する必要がありますか?

d、D3、D2、D1、d1、L1、L2、L3を既存のシールまたは設備図面と照合して確認してください。

軸径だけでシールを選定できますか？

シャフト径が出発点となりますが、残りのラジアル寸法とアキシャル寸法も確認する必要があります。

どのような材料オプションが利用可能ですか?

利用可能な材料の選択は、コード Q2、U2、B、V1、P、E、V、F、G で識別されます。

Qixing は古いシールからの交換マッチングをサポートできますか?

はい。写真、サンプル、寸法図を動作データとともに確認できます。

見積もりにはどのような情報を提供すればよいですか?

シャフト サイズ、キー寸法、動作温度、圧力、速度、および入手可能なサンプルまたは図面情報を提供します。

1527 はカスタマイズできますか?

Qixing は、要求された寸法と動作条件に基づいて、カスタマイズまたは交換の要件を検討できます。

1527 寸法表

寸法はミリメートル単位です。生産前に既存の設置物と照らし合わせて重要な寸法を確認します。
