8Dシングルスプリングメカニカルシール

8D シングル スプリング メカニカル シールは、Qixing 8 のポジティブ ドライブ バージョンです。同じ O リング シングル スプリング設計と同じ +200°C、20 m/s、1.2 MPa エンベロープを共有していますが、ポジティブ ドライブ要素 (d1 ドライブ ピン) が追加されているため、高トルク下で回転面がシャフト上で滑ることはありません。シャフトサイズは10mm～80mm。 8D シングル スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。

8D がポジティブドライブを追加する理由

標準的な O リング単一スプリング シールでは、回転面はスプリング力とシャフトに対する O リングの摩擦によって駆動されます。安定した中程度のトルクを使用するにはこれで十分です。ポンプが負荷下で始動したり、方向を逆転したり、高温の粘性媒体を送り込んだりする場合、つまりフェース上の抗力がフェースを保持する摩擦を超えてフェースが滑る状況では、これだけでは必ずしも十分ではありません。滑り面はシャフトとともに回転を停止し、シール接触を失い、漏れが発生します。 8D はこれをポジティブ ドライブで解決します。ドライブ ピン (寸法 d1) が回転面をシャフト ドライブに機械的にロックするため、回転は摩擦ではなく金属によって伝達されます。トルク、温度、始動負荷に関係なく、フェースはシャフトとともに回転します。

8D vs 8 - ドライブが重要な場合

8 と 8D は、ドライブを除いて機械的には同一です。トルクが安定している通常の温水、熱油、一般高温用途では8をお選びください。ポンプの始動トルクが高い場合、頻繁な始動/停止または逆転がある場合、粘性または高温の媒体が面に負荷をかける場合、またはシールの空転や漏れの履歴がある場合には、8D を選択してください。ポジティブドライブによりコストが若干追加され、エンベロープの d1 寸法が追加されます。高トルクのホットサービスでは、ドライブスリップの故障を排除することで元が取れます。

仕様

寸法表

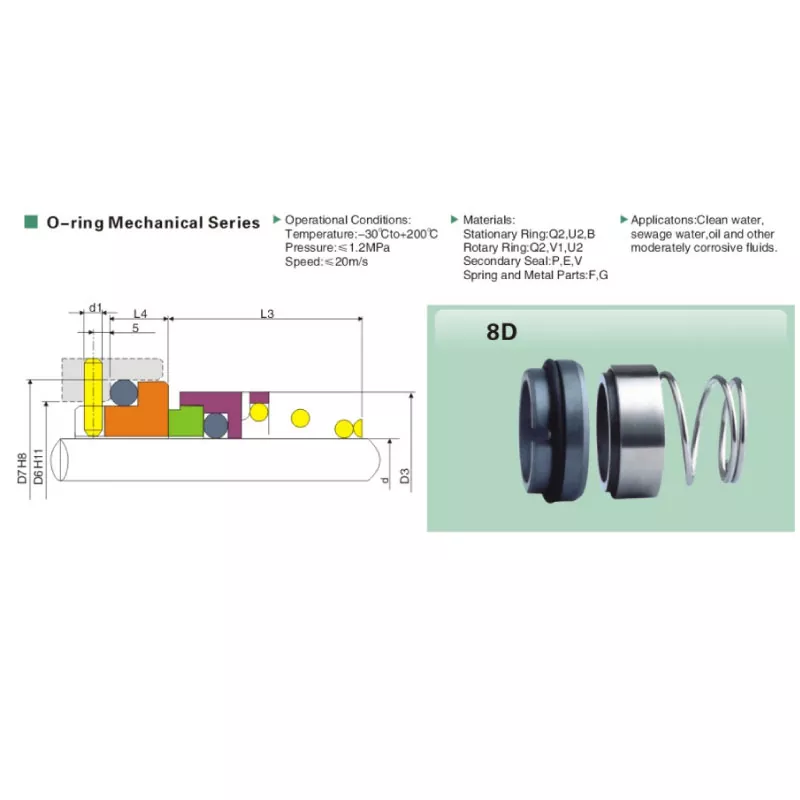

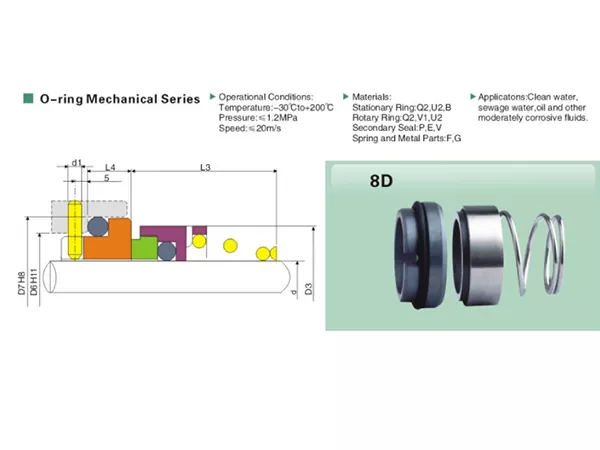

すべての寸法はミリメートル単位です。 d1 列は、8D と 8 を区別するポジティブドライブピンの寸法です。シャフト直径 d はシールキャビティで測定されます。 8D は 28 の標準サイズにわたって 10 mm ～ 80 mm をカバーします。

アプリケーション

• 頻繁な起動停止を伴う高トルクの温水および温油ポンプ
• 粘性負荷下の熱伝達流体ポンプ (FKM O リング)
• 駆動スリップの危険性がある高速 2 極モーター ポンプ
• 高温下での耐久性の高い下水およびスラリーポンプ
• 回転面の空転や漏れの履歴があるポンプ
• ポジティブドライブ高温シングル スプリング メカニカル シールを指定する OEM ポンプ プラットフォーム

製造業

面の平面度が 0.0009 mm 以下になるまで研磨され、光学的に検証されました。ドライブピンとそのシートは、O リングが面の摩耗に追従するために必要な軸方向の動きを妨げることなく、確実な係合を維持するように機械加工されています。 FKM O リングは +200°C の範囲に適合します。各 8D シングル スプリング メカニカル シールは、梱包前に寸法チェックとスプリング荷重テストが行​​われます。ご要望に応じて、適合証明書および材料証明書をご注文と一緒に発送します。

引用

シャフトサイズ、媒体温度、シャフト速度、始動トルク条件をお送りいただければ、即日お見積りいたします。在庫サイズは 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 8D シングル スプリング メカニカル シールを中国の Qixing 工場から直接購入します。メーカー直販、OEM、卸売価格です。
