7Dシングルスプリングメカニカルシール

7D は、Z2 のようなプッシャー シールのより高い圧力定格と引き換えに、より広い温度と速度のウィンドウを実現します。そのため、高温になったり回転が速くなったりする中圧ポンプに適したシングル スプリング メカニカル シールとなっていますが、バランスのとれたスプリング シールまたはマルチ スプリング シールがより適切な選択である高圧用途には適していません。

7D シングル スプリング メカニカル シールは、熱と速度を考慮して構築されています。 +200°C および 18 m/s の定格の O リング プッシャー設計により、標準のシングル スプリング シールが弱くなる場所 (温水、熱媒体、高速 2 極モーター ポンプなど) で動作します。シャフトサイズ10mm～100mm、圧力0.8MPaまで。 7D シングル スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。

7D は、Z2 のようなプッシャー シールのより高い圧力定格と引き換えに、より広い温度と速度のウィンドウを実現します。そのため、高温になったり回転が速くなったりする中圧ポンプに適したシングル スプリング メカニカル シールとなっていますが、バランスのとれたスプリング シールまたはマルチ スプリング シールがより適切な選択である高圧用途には適していません。

7D が正しい選択である場合

3 つの条件は、標準の単一スプリング シール上で 7D を示します。

• 媒体温度が高い。FKM O リングを使用した 7D は、+200°C で、+150°C までの標準シールではエラストマーが硬化または押し出される熱水、熱油、熱流体、および熱凝縮水を処理します。
• シャフト速度が高い。18 m/s 定格は、高速 2 極モーター ポンプおよびブースターをカバーします。 50 mm シャフトでは、表面速度のヘッドルームは約 6800 rpm で、標準のシングル スプリングの制限をはるかに上回っています。
• 適度な圧力。0.8 MPa 未満では、7D は効率的で長寿命です。その上で、バランスの取れた O リングまたはマルチスプリング シールにステップアップします。 7D は高圧設計ではないため、高圧設計として指定すべきではありません。

Oリングプッシャーのデザインが熱に適した理由

7D は、固定ゴム製ベローズではなく、シャフトに沿って軸方向にスライドする二次シールとして O リングを使用します (プッシャー設計)。 2 つのことが続きます。まず、O リングには FKM を使用できます。FKM は、NBR や EPDM では不可能な +200°C までの化学的および熱的安定性を保持します。第 2 に、プッシャー アクションにより、接触を失うことなくシール面が高温での摩耗や熱膨張に追従します。これが、7D がベローズ シールを開く熱サイクルを通じてシールを維持する理由です。 SiC/SiC または SiC/カーボン面は、18 m/s で発生する摩擦熱を放散し、走行インターフェースを許容範囲内に保ちます。

仕様

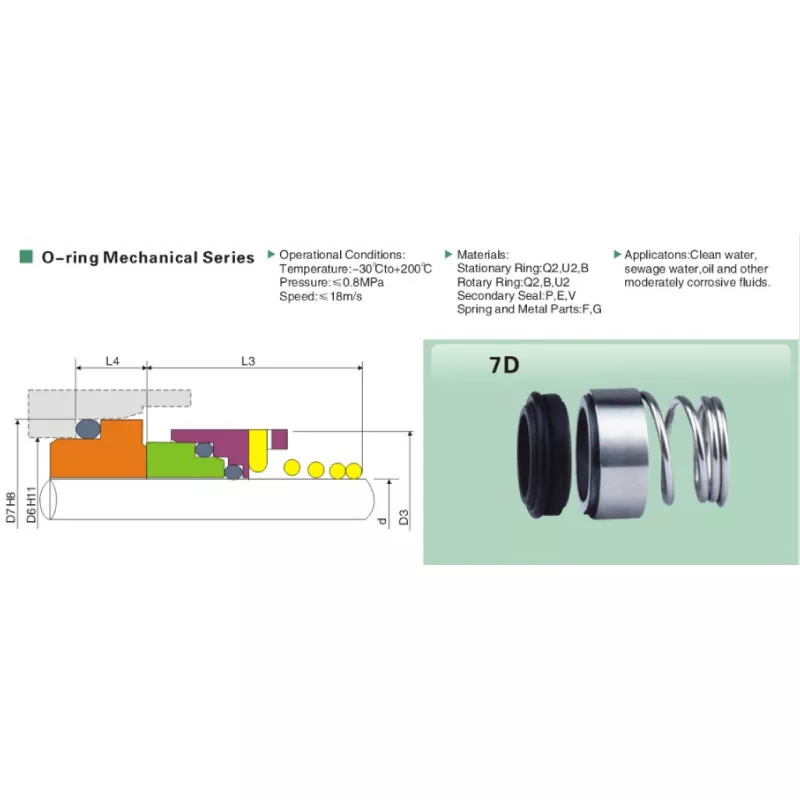

寸法表

すべての寸法はミリメートル単位です。シャフト直径 d はシールキャビティで測定されます。 7D は、33 の標準サイズにわたって 10 mm ～ 100 mm をカバーします。

アプリケーション

• 温水循環 - ボイラー回路、暖房システム、温水
• サーマルオイルおよび熱媒流体ポンプ (FKM O リング)
• 高速ブースターポンプと2極モーターポンプ
• 蒸気プラントの復水ポンプとホットウェルポンプ
• 高温および中圧力での軽い化学物質の移動
• 高温シングル スプリング メカニカル シールを指定する OEM ポンプ プラットフォーム

製造業

面の平面度が 0.0009 mm 以下になるまで研磨され、光学的に検証されました。 FKM O リングは +200°C の使用温度範囲に適合しています。各 7D シングル スプリング メカニカル シールは、梱包前に寸法チェックとスプリング荷重テストが行​​われます。ご要望に応じて、適合証明書および材料証明書をご注文と一緒に発送します。

引用

シャフト サイズ、媒体温度、シャフト速度を送信して、即日見積もりを出します。在庫サイズは 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 7D シングル スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。
