891 マルチスプリングメカニカルシール

マルチスプリングメカニカルシールは、1 つの大きなスプリングの代わりに、シールヘッドの周りに配置されたいくつかの小さなコイルスプリングを使用します。スプリングは回転面に全周均等に荷重を加えます。これにより、単一スプリング シールよりも高い圧力と速度で設計を実行できるようになります。

• 高圧 - 最大 2.5 MPa (一般的なシングル スプリング シールの場合は約 1.0 MPa)
• 均一なフェース荷重 - 回転ハイスポットがないため、フェースが均一に摩耗します。
• 速度とミスアライメントの改善 - バランスの取れたスプリング力が高回転でよりスムーズに動作します

化学ポンプ、炭化水素ポンプ、およびプロセスポンプの場合、マルチスプリング設計がエンジニアリングのデフォルトです。 891 は、七興工場で最も多く出荷されているマルチ スプリング メカニカル シールです。

バイヤーが 891 を選ぶ理由

2.5 MPa / 15 m/s の範囲を超える理由は 2 つあります。まず、1 つのカタログにメートル法とインペリアル法が記載されています。中国のシール工場ではインチ サイズを在庫しているところはほとんどありません。そのため、891 マルチ スプリング メカニカル シールは、分数インチ シャフトを必要とする北米のバイヤー、船舶 OEM、石油およびガス MRO に自然に適合します。第二に、材料の完全な柔軟性: セラミック、カーボン、SiC または TC 面、NBR / EPDM / FKM エラストマー、および SS304 / SS316 / ハステロイ スプリングの任意の組み合わせを、MOQ を超える工具料金なしで注文時に指定します。

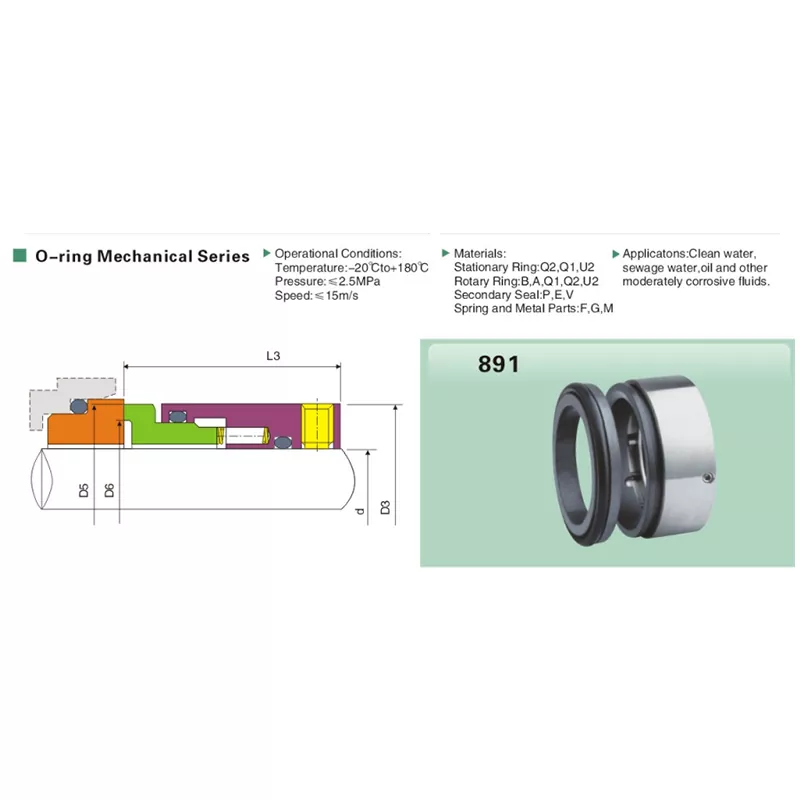

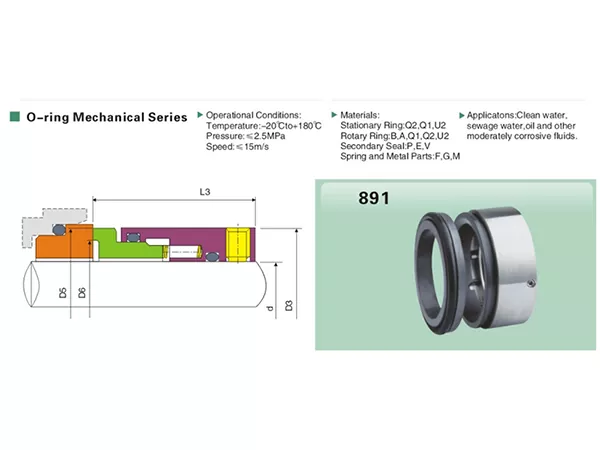

仕様

寸法 - メートル法 (mm)

シャフト直径 d はシールキャビティの内径です。ご注文前にご確認ください。

寸法 - インペリアル

シャフト サイズは 1.000 インチから 4.000 インチまで 1/8 インチ単位で、ボアはミリメートル単位です。このサイズとリードタイムでのインペリアル範囲は Qixing 独自のものです。

アプリケーション

• 化学処理 - 酸、アルカリ、溶剤の転写 (FKM + TC/SiC 面)
• 石油精製および石油化学 - 軽質および重質炭化水素ポンプ
• 上下水 - 高圧ブースターおよびリフトポンプ
• 紙パルプ - 黒液、白水、回収ボイラー補助装置
• 海洋および造船 - 海水冷却、バラスト、貨物輸送 (帝国サイズ)
• 採掘 - TC/TC フェイスペアによるスラリー移送
• OEMポンプ製造 - マルチスプリングメカニカルシールの卸売供給

製造業

面の平面度が 0.0009 mm 以下になるまで研磨され、光学的に検証されました。マルチスプリング荷重はマスターゲージに対してバッチテストされました。注文に応じてメディアに合わせたスプリング冶金を行います。各シールには追跡可能なロット番号が付いています。 OEM および MRO アカウントの場合、適合証明書と材料証明書は追加料金なしで注文に同梱されます。

よくある質問

891 はシングルスプリングシールとどう違うのですか?

シングル スプリング シールは、シャフトとともに回転するフェースの 1 点に荷重を加え、不均一な摩耗を引き起こし、1.0 MPa 近くでキャッピングアウトを引き起こします。 891 は複数のスプリングを使用して均一な荷重と約 2.5 倍の圧力能力を実現します。 1.0 MPa または 13 m/s を超える場合は、マルチ スプリング設計が標準選択です。

891 の最大圧力はどれくらいですか?

2.5MPa連続、双方向。短い高圧スパイクは許容されますが、適切なフェース ペアとスプリング グレードが指定されるように、見積り時に Qixing に確認する必要があります。

891 をインペリアル シャフト サイズで供給していますか?

はい - メートル法 25 ～ 100 mm に沿って、1.000 インチから 4.000 インチまで 1/8 インチステップで対応します。インペリアルではメートル法と同じリードタイムで出荷され、MOQ を超える追加の工具料金はかかりません。

891 は攻撃的な化学物質を扱うことができますか?

TC/SiC または TC/TC 面と FKM エラストマーにより、弱から中程度の酸、アルカリ、溶剤に対応します。強酸や高温での過酷な用途には、代わりに Qixing 58B / 59B 耐薬品性メカニカル シールを使用してください。

引用

シャフトサイズ、フェース材質ペア、メディアをお送りいただければ、即日お見積りいたします。在庫サイズは 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 891 マルチ スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。
