M74D マルチスプリングメカニカルシール

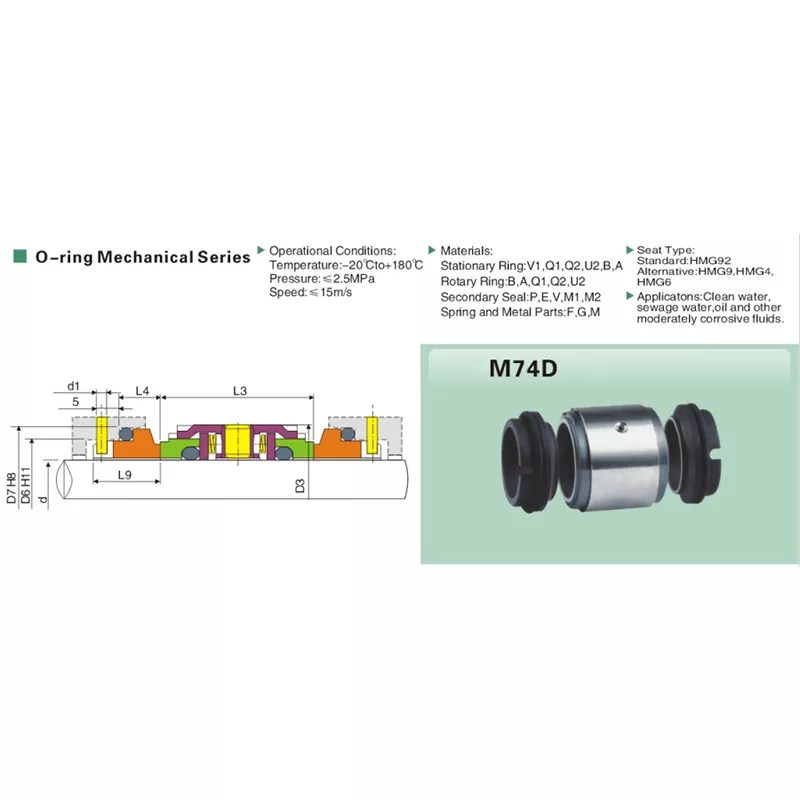

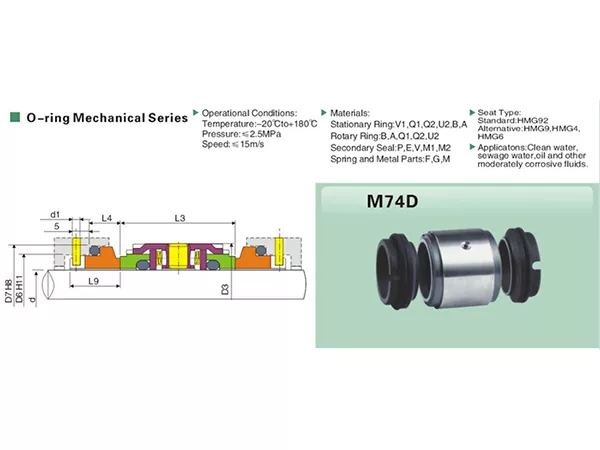

製品仕様には、適用媒体として上水、下水、油、その他中程度の腐食性流体が記載されています。標準の固定シートは G92 ですが、代替シート オプションとして G9、G4、G6 がリストされています。

主な特長

• O リング二次シール設計を備えた M74D マルチ スプリング メカニカル シール。
• 製品仕様図に示すようにダブルメカニカルシールを配置。
• 使用可能なシャフト サイズ範囲: 18 ～ 100 mm。
• 動作温度範囲: -20°C ～ +180°C。
• 記載の最高使用圧力：2.5MPa。
• 記載されている最大滑走速度: 15 m/s。
• 標準シートタイプ: G92;代替座席タイプ: G9、G4、G6。
• 固定リング、回転リング、二次シール、スプリング、金属部品に対して複数の材料コード オプションがリストされています。
• 上水、下水、油、その他中程度の腐食性の液体用にリストされています。

技術仕様

アプリケーション

M74D マルチ スプリング メカニカル シールは、以下の機器の取り扱いに考慮できます。

• きれいな水
• 下水
• 油
• その他の中程度の腐食性流体

これらのリストされたカテゴリ以外の流体については、選択する前に面とエラストマーの互換性を確認してください。

材料の選択

材料オプションは選択コードによって識別されます。利用可能なコードは次のとおりです。

• 固定リング：V1 / Q1 / Q2 / U2 / B / A
• ロータリーリング：B / A / Q1 / Q2 / U2
• 二次シール：P / E / V / M1 / M2
• バネ・金属パーツ：F/G/M

適切な M74D シールの選択方法

モデルの確認と見積りを迅速に行うために、お問い合わせの際に次の情報を提供してください。

• 必要なシャフト直径 (d)。
• 作動媒体/流体。
• 動作温度。
• 作動圧力。
• 回転速度または滑り速度。
• すでに指定されている場合は、必須の材料コードの組み合わせ。
• 必要な座席タイプ (G92、G9、G4 または G6) (わかっている場合)。
• 既存のシールのモデル、寸法、または交換に関する問い合わせ用の鮮明な写真。

M74D の設計と選択に関する考慮事項

本製品はOリングメカニカルシールシリーズのM74Dで、ダブルメカニカルシールを採用しています。ご選定の際は、形名と合わせて軸径、取付寸法、シート配列、材質コードとの組み合わせ、実際の使用条件をご確認ください。

M74D サイズ表は、18 mm から 100 mm までのシャフト直径をカバーしています。シャフト サイズが大きくなるにつれていくつかの取り付け寸法が変更されるため、交換の注文は M74D の名前のみに基づいて行うべきではありません。シャフト直径を確認し、記載されている D6、D7、D3、d1、L3、L4、および L9 の寸法を既存の設置と比較してください。

製品仕様には、動作範囲が -20 °C ～ +180 °C、圧力が最大 2.5 MPa、滑り速度が最大 15 m/s と記載されています。選択した構成の実際的な制限は、実際の材料の組み合わせ、流体の特性、および機器の状態によっても異なります。したがって、リストされている制限に近いアプリケーションについては、完全な動作データを使用してレビューする必要があります。

G92 は標準シートとしてリストされ、G9、G4、および G6 は代替シートとしてリストされています。製品仕様ページには、これらのシート オプション間の詳細な性能比較が記載されていないため、シート コードのみから推測するのではなく、既存の設置要件と寸法要件から正しい選択を確認する必要があります。

交換および調達のマッチング

買い替えの場合、M74D の指定は出発点として役立ちますが、寸法の確認が重要です。見積もり時のやり取りを減らすために、既存のシールのリファレンス、シャフト サイズ、利用可能な取り付け寸法、作動媒体、温度、圧力、速度、シート要件、および既知の材料コードを提供してください。

元のシールのマークが磨耗しているか不明瞭な場合は、完全なシール、固定シート、寸法測定値の鮮明な写真を裏付け情報として使用できます。これは、普遍的な互換性を主張することなく、要求されたサイズが既存のアセンブリと一致するかどうかを判断するのに役立ちます。

アプリケーション選択に関する注意事項

製品仕様には、上水、下水、油、その他中程度の腐食性の流体がリストされています。これらのカテゴリは、依然として非常に異なる動作条件を表す可能性があります。浮遊粒子、添加剤を含む油、または組成が不確かな腐食性媒体を含む下水の場合は、材料とコードの組み合わせを確認する前に、実際の媒体の詳細を提供してください。

製品仕様の説明に記載されていないメディアについては、Qixing は構成を提示する前に必要な条件を確認する必要があります。この範囲外のメディアの場合、Qixing は構成を確認する前に動作条件と材料の互換性を検討します。

M74D メーカーとして Qixing を選ぶ理由

M74D マルチ スプリング メカニカル シールのメーカーおよび工場として、Qixing は、シャフト サイズ、取り付け寸法、作動媒体および動作データに基づいて製品のマッチングとカスタマイズされた選択をサポートできます。交換に関するお問い合わせの場合、当社の工場では寸法情報と写真を参考モデルとともに確認できるため、実際の選択パラメータに基づいて見積もりが作成されます。これにより、サポートされていない互換性の主張を回避しながら、購入者がメーカーと直接通信できるようになります。

よくある質問

M74D マルチ スプリング メカニカル シールにはどのようなサイズがありますか?

製品仕様には、シャフト直径 18 mm から 100 mm までの M74D サイズがリストされています。

M74D の動作限界はどれくらいですか?

記載されている動作範囲は -20°C ～ +180°C、圧力は最大 2.5 MPa、滑り速度は最大 15 m/s です。

M74D はどのような液体に使用できますか?

製品仕様には、上水、下水、油、その他中程度の腐食性の流体がリストされています。

どのような座席タイプがありますか?

標準シートとしてG92が記載されています。 G9、G4、G6 が代替座席としてリストされています。

M74Dはダブルメカニカルシールですか？

製品仕様図には、O リング メカニカル シリーズのダブル メカニカル シール配置として M74D が示されています。

正しい M74D サイズを選択するにはどうすればよいですか?

軸径から始めて、記載のD6、D7、D3、d1、L3、L4、L9寸法と使用条件をご確認ください。

M74Dは腐食性の強い流体にも使用できますか?

製品仕様には、他の中程度の腐食性流体のみが記載されています。より強力な腐食サービスには、選択前に材料の適合性と完全な動作条件の確認が必要です。

M74D の見積もりにはどのような情報を送信すればよいですか?

シャフト直径、作動媒体、温度、圧力、速度、シート要件、および既知の材料コードを送信します。交換の場合は、既存のモデル、寸法、写真を含めてください。

G92、G9、G4、G6 シートの違いは何ですか?

製品仕様では、G92 が標準、G9、G4、および G6 が代替品として指定されていますが、詳細なパフォーマンスの比較は提供されていません。したがって、選択は設置と寸法の要件に基づいて行う必要があります。

モデル番号だけで交換用の M74D シールを注文するのに十分ですか?

いつもではありません。より信頼性の高いマッチングを行うには、モデルの指定に加えて、シャフト サイズ、取り付け寸法、シート配置、および使用条件を含める必要があります。

M74D寸法表

寸法はミリメートルで表示されます。以下のモデル名には、Qixing 向きの M74D の名称が使用されています。
