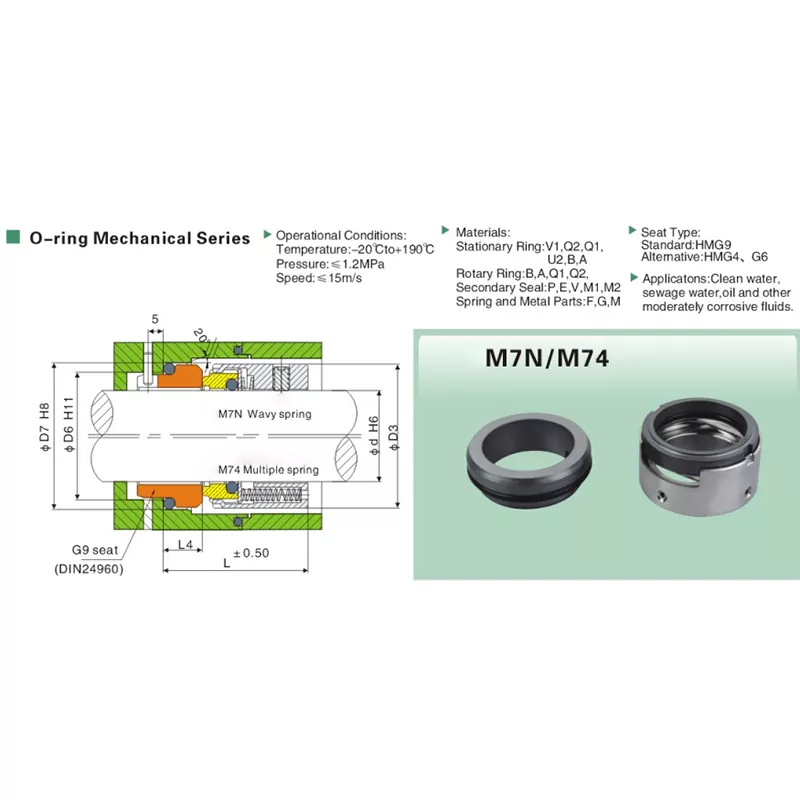

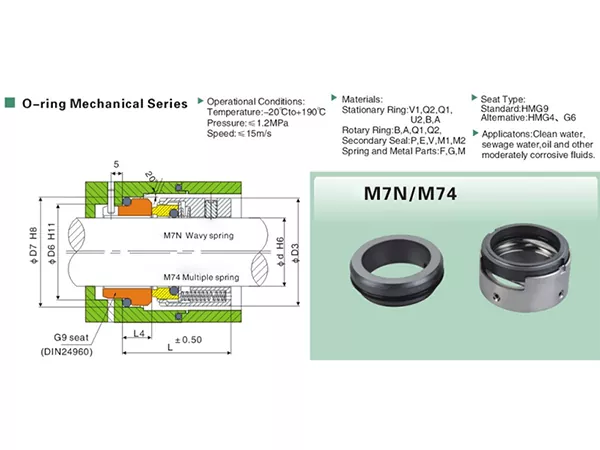

M74 マルチスプリング メカニカル シール

一目でわかる

3 つのシート タイプ、1 つのシール範囲

シートは、シールが特定のポンプキャビティに落ち込むかどうかを決定します。 M74 は 3 つの標準シートで出荷されるため、単一の在庫サイズで市場のほとんどの遠心ポンプ形状をカバーできます。そのため、MRO 販売代理店は複数の従来のシール SKU を 1 つの M74 で置き換えることができます。

• G9 (DIN 24960) -標準シートと最も一般的なヨーロッパのプロファイル。 M74 の注文の約 70% が M74 とともに出荷されます。
• G4 -古いヨーロッパのポンプハウジング用のより深いキャビティプロファイル。
• G6 -最新のポンプ本体用の API スタイルのキャビティ。

仕様

寸法表

すべての寸法はミリメートル単位です。ご注文前にシールキャビティ部の軸径をご確認ください。

M74 の指定方法

M74 マルチ スプリング メカニカル シールの注文を定義する 4 つの選択肢があります。引用時にそれぞれを確認し、Qixing が残りを処理します。

• シャフトサイズ -14 ～ 100 mm、シールキャビティで測定 (ポンプ銘板ではない)。
• 座席タイプ -G9 標準、G4 または G6。 3人のいずれにもリードタイムペナルティはありません。
• 顔のペア -セラミック/カーボン (浄水)、SiC/カーボン (下水)、SiC/SiC (熱油)、TC/カーボン (低刺激性化学薬品)、TC/TC (過酷な使用)。
• エラストマー -NBR (水)、EPDM (熱水、CIP、弱化学薬品)、FKM (+190°C の全範囲および攻撃的な媒体)。

アプリケーション

• 化学処理 - 中程度の腐食性の移送ポンプおよび投与ポンプ (FKM エラストマー)
• 製薬およびバイオテクノロジー - USP グレードの移送ポンプ
• 食品、飲料、乳製品 - CIP ループと製品移送 (EPDM エラストマー)
• HVAC プラントルーム - 冷水、温水、凝縮器の循環
• 工業用水と廃水 - ブースター、移送、リフトステーションの任務
• OEM ポンプ製造 - プライベート ラベル プラットフォーム向けマルチ スプリング メカニカル シールの卸売供給

製造業

面の平面度が 0.0009 mm 以下になるまで研磨され、光学的に検証されました。マルチスプリング閉鎖荷重はマスターゲージに対してバッチテストされています。受入検査時にOリングデュロメーターを確認しました。欠陥のある部品は再加工されずに廃棄されます。 OEM アカウントの場合は、ご要望に応じて適合証明書、材料証明書、寸法レポートを追加料金なしでご利用いただけます。

引用

シャフトサイズ、シートタイプ、フェースペア、メディアをお送りいただければ、即日お見積りいたします。在庫サイズは 3 ～ 7 日で発送されます。 OEMカスタムオーダーは15〜25日かかります。 M74 マルチ スプリング メカニカル シールを中国の Qixing 工場から OEM および卸売価格で直接購入してください。
