H74D マルチスプリングメカニカルシール

製品仕様には、動作温度が-20°C ～ +180°C、圧力が最大 2.5 MPa、滑り速度が最大 15 m/s と記載されています。適用媒体としては、上水、下水、油、その他中程度の腐食性の流体が挙げられます。 G92 が標準の固定シートであり、G9、G4、および G6 が代替シートとしてリストされています。

主な特長

• H74D マルチスプリングメカニカルシール、O リング二次シール付き。

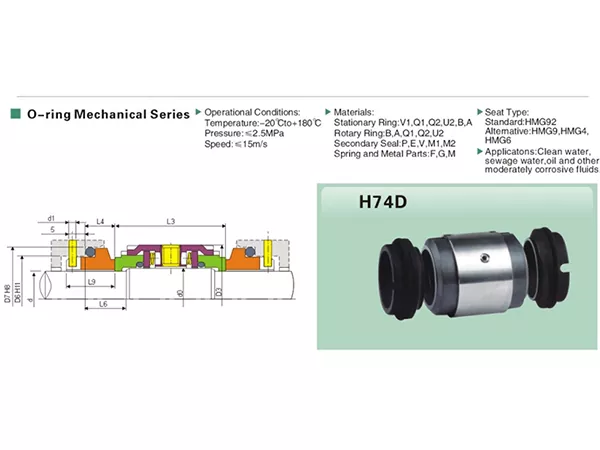

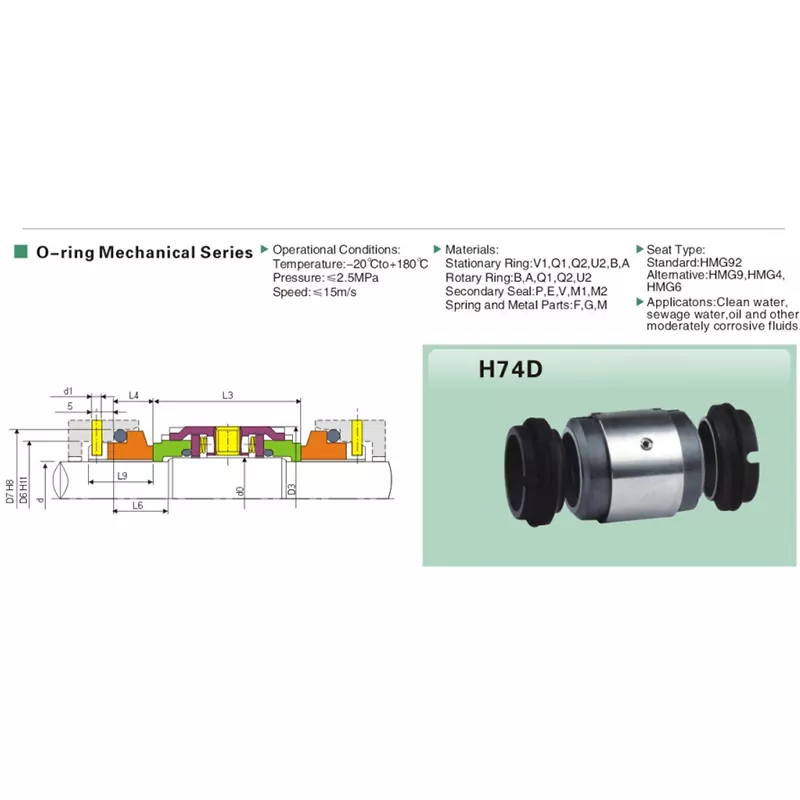

• 製品仕様図に示すダブルメカニカルシール配置です。
• 使用可能なシャフト サイズ範囲: 14 ～ 100 mm。
• 動作温度範囲: -20°C ～ +180°C。
• 記載の最高使用圧力：2.5MPa。
• 記載されている最大滑走速度: 15 m/s。
• 標準シートタイプ: G92;代替座席タイプ: G9、G4、G6。
• 固定リング、回転リング、二次シール、スプリング、金属部品に対して複数の材料コード オプションがリストされています。
• 上水、下水、油、その他中程度の腐食性の液体用にリストされています。
• シャフトサイズ、媒体、使用条件に応じて工場でのカスタマイズと製品のマッチングをご相談いただけます。

技術仕様

アプリケーション

H74D マルチ スプリング メカニカル シールは、以下の機器の取り扱いに考慮できます。

• きれいな水
• 下水
• 油
• その他の中程度の腐食性流体

これらのリストされたカテゴリ以外のメディアについては、選択する前に材料の互換性と動作条件を確認する必要があります。

材料の選択

製品仕様には、材料の選択肢がコードとして記載されています。サポートされていないマテリアル名の割り当てを避けるために、このページではこれらのコードをリストどおりに保持しています。

• 固定リング：V1 / Q1 / Q2 / U2 / B / A
• ロータリーリング：B / A / Q1 / Q2 / U2
• 二次シール：P / E / V / M1 / M2
• バネ・金属パーツ：F/G/M

H74D の設計と選択に関する考慮事項

H74Dは製品仕様のOリングメカニカルシリーズに属し、ダブルメカニカルシール配置で示されています。選定の際は、軸径、取付寸法、シート配列、材質コードの組み合わせ、実際の使用条件と合わせて型式をご確認ください。

H74D のサイズ範囲は 14 mm から始まり 100 mm までです。 d0、D3、D6、D7、d1、L6、L3、L4、L9などの寸法はサイズによって異なります。したがって、交換注文は H74D 指定のみに依存すべきではありません。シャフトのサイズと取り付け寸法も、既存のシールまたは機器の図面と照らし合わせて確認する必要があります。

製品仕様には-20℃～+180℃、圧力2.5MPaまで、摺動速度15m/sまでと記載されています。実際の適合性は、材料の組み合わせ、媒体の特性、潤滑および装置の状態によっても左右されます。リストされた制限に近いアプリケーションは、完全な動作データを使用してレビューする必要があります。

G92 は標準シートとしてリストされていますが、G9、G4、および G6 は代替シートです。技術仕様では、これらのシート オプション間の詳細な性能比較は提供されていないため、必要な取り付け形状と確認された用途の詳細に基づいて選択する必要があります。

交換および調達のマッチング

交換購入の場合は、既存のシールのモデル、シャフト直径、利用可能な取り付け寸法、作動媒体、温度、圧力、速度、シート要件、および既知の材料コードを提供してください。完全なシールと固定シートの鮮明な写真も、Qixing が要求されたサイズと既存のアセンブリを比較するのに役立ちます。

Qixing はメカニカル シールを製造および供給し、標準構成が必要な設置を完全に満たさない場合のカスタマイズされたマッチングをサポートします。特にオリジナルのシールの識別が不完全な場合、製造または見積りの前に寸法を確認することが重要です。

アプリケーション選択に関する注意事項

製品仕様には、上水、下水、油、その他中程度の腐食性の流体がリストされています。これらの媒体は異なる動作条件を表す可能性があるため、材料の選択に影響を与える可能性がある場合は、浮遊固体、添加剤、濃度、温度、その他の流体の詳細を提供する必要があります。

製品仕様の説明に記載されていないメディアについては、Qixing は構成を確認する前に完全な動作条件を確認する必要があります。これにより、裏付けのない汎用性を主張することなく、技術的に根拠のある選択プロセスが維持されます。

ご注文・お見積り依頼方法

より迅速にモデルを確認し、工場での見積もりを行うには、次の情報を送信してください。

• 必要なシャフト直径 (d)。
• 作動媒体/流体。
• 動作温度。
• 作動圧力。
• 回転速度または滑り速度。
• 必要な材料コードの組み合わせ (既知の場合)。
• 必要な座席タイプ (G92、G9、G4 または G6) (わかっている場合)。
• 既存のシールのモデル、寸法、または交換に関する問い合わせ用の鮮明な写真。
• 必要な数量とカスタマイズ要件。

H74D メーカーとして Qixing を選ぶ理由

Qixing は、寧波雅徳流体コネクター有限公司のメカニカル シール ブランドで、産業顧客向けにメカニカル シールを製造および供給しています。 H74D に関するお問い合わせについては、当社の工場がシャフト サイズ、寸法、媒体および動作条件を検討して、製品のマッチング、材料コードの選択、カスタマイズされた要件をサポートします。

交換プロジェクトの場合、Qixing は見積前にモデル参照と寸法データおよび写真を比較できます。この工場直接アプローチにより、購入者は、要求された構成を実際の動作および設置条件に結び付けながら、技術要件を明確に伝えることができます。

よくある質問

H74D マルチ スプリング メカニカル シールにはどのようなサイズがありますか?

製品仕様には、H74D のシャフト サイズが 14 mm から 100 mm まで記載されています。

H74D の動作限界はどれくらいですか?

製品仕様には、温度 -20°C ～ +180°C、圧力最大 2.5 MPa、滑り速度最大 15 m/s が記載されています。

H74D はどのような液体に使用できますか?

技術仕様には、上水、下水、油、その他の中程度に腐食性の液体がリストされています。

H74Dはダブルメカニカルシールですか？

製品仕様図はOリングメカニカルシリーズのダブルメカニカルシール構成のH74Dを示しています。

H74D ではどの座席タイプを利用できますか?

G92 が標準シートですが、G9、G4、G6 が代替シート オプションとして利用可能です。

正しい H74D サイズを選択するにはどうすればよいですか?

軸径から始めて、記載のd0、D3、D6、D7、d1、L6、L3、L4、L9寸法と使用条件をご確認ください。

Qixing は H74D メカニカル シールをカスタマイズできますか?

Qixing は製造業者および工場サプライヤーです。ご要望の寸法、材質、使用条件、ご注文内容に応じてカスタマイズのご検討が可能です。

見積もりの​​ためにどのような情報を送信すればよいですか?

シャフトのサイズ、媒体、温度、圧力、速度、シート要件、材料要件、数量、および交換の場合は既存のモデル、寸法、写真を送信してください。

H74Dは腐食性の強い流体にも使用できますか?

製品仕様には、他の中程度の腐食性流体のみが記載されています。より強力な腐食サービスでは、選択前に媒体および材料の適合性を詳細に確認する必要があります。

H74D モデル番号だけで交換注文に十分ですか?

いつもではありません。より信頼性の高いマッチングを行うには、モデルの指定に加えて、シャフト サイズ、取り付け寸法、シート配置、および使用条件を含める必要があります。

H74D寸法表

寸法はミリメートルで表示されます。以下のモデル名は、Qixing 向きの H74D の名称を使用します。
